Pannello di permutazione ottica ad alta densità a 144 core per FTTX/PON

Casa Libri 1. Soluzioni di connessione FO 1.1 Distribuzione in fibra ottica ODF

Pannello di permutazione ottica ad alta densità a 144 core per FTTX/PON

High Density 144 Fibers ODF Internal Splice Area

4U 144 Ports Fiber Optic Patch Panel ODF

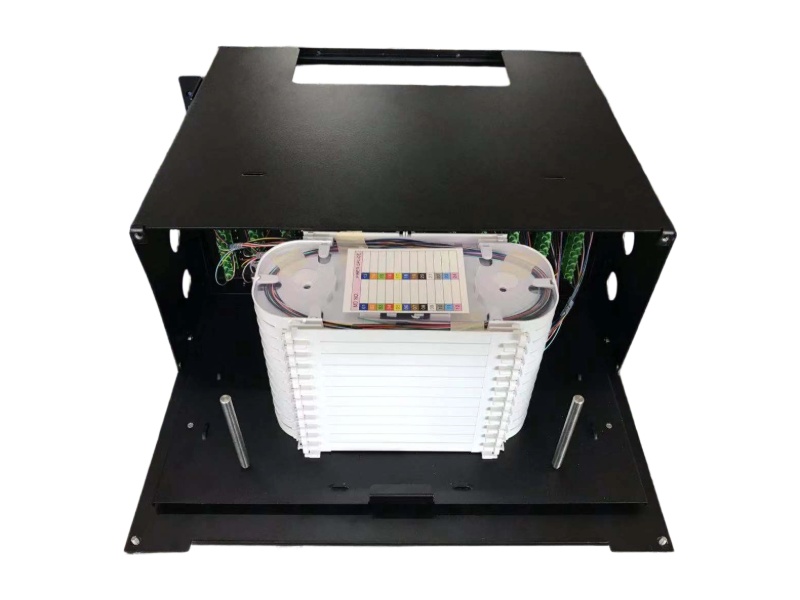

19-Inch Sliding Rack Mount Optical Distribution Frame

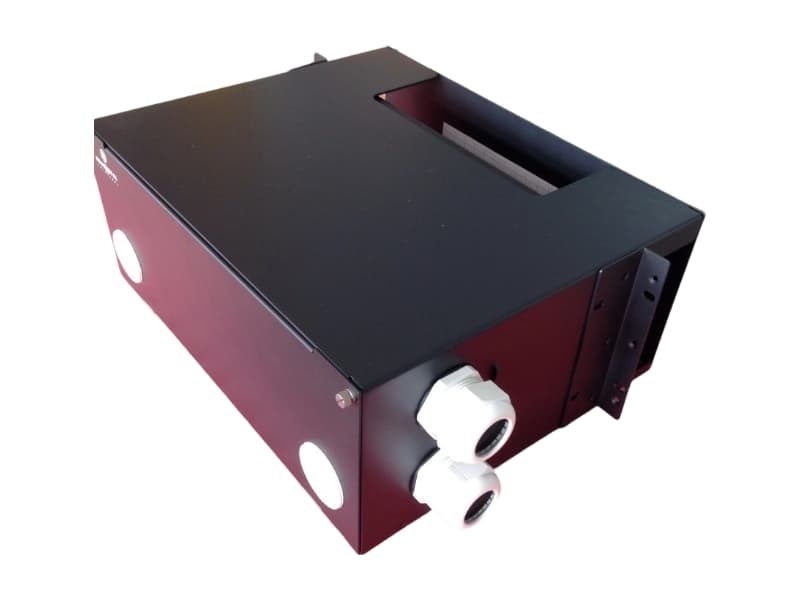

144 Port Fiber Patch Panel Rear Cable Entry

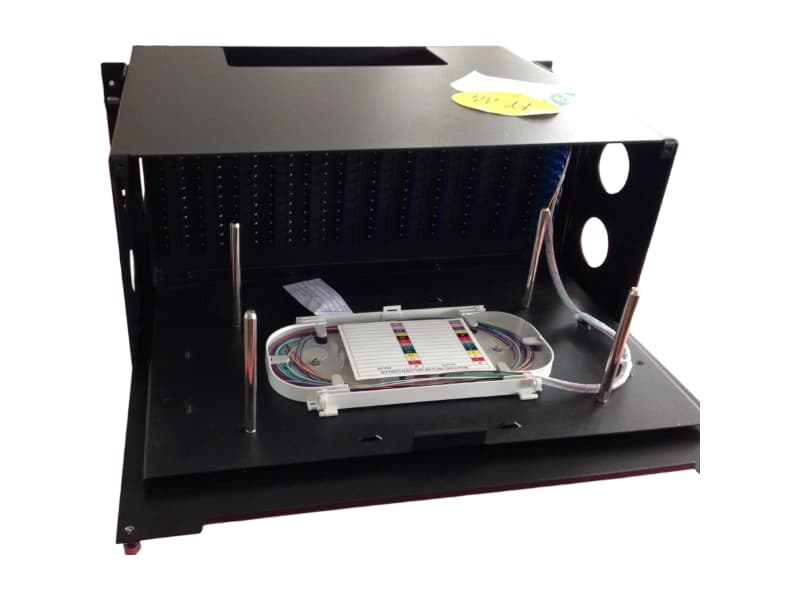

Modular 144 Core Fiber Optic Patch Panel

Pannello di permutazione ottica ad alta densità a 144 core per FTTX/PON

Name: Pannello di permutazione ottica ad alta densità a 144 core per FTTX/PON
Availability: InStock

Il pannello di permutazione/telaio di distribuzione ottica in fibra ottica K&M (144 porte) è la soluzione ideale per applicazioni in fibra ottica ad alta capacità e alta densità. Progettato come unità rack scorrevole 4U, integra perfettamente spelatura, fissaggio, giunzione, terminazione, avvolgimento e stoccaggio dei cavi ottici in un unico robusto contenitore. Dotato di piastre adattatrici modulari, gestione integrata dei cavi patch e instradamento dei cavi estremamente flessibile (ingressi a destra, sinistra e sul retro; uscite sui due lati anteriori), garantisce un funzionamento e una manutenzione agevoli. È particolarmente adatto ad ambienti esigenti come sistemi FTTX, reti PON, LAN e collegamenti CATV.

Inquiry now

Caratteristiche principali

■ Pannello di permutazione scorrevole da 19" e 21" per montaggio su rack (altezza 4U)
■ Elevata capacità di fibra ottica, fino a 144 fibre/porte
■ Materiale: acciaio laminato a freddo leggero e di alta qualità con superficie verniciata a spruzzo in plastica.
■ Cavi di ingresso da destra, sinistra e posteriore; cavi di uscita dai due lati anteriori.
■ Piastre adattatrici modulari con gestione integrata dei cavi patch.
■ Funzioni integrate: fissaggio, giunzione, terminazione, avvolgimento e stoccaggio dei cavi.
■ Progettazione ottimale del percorso della fibra per garantire un raggio di curvatura minimo.

Applicazioni

■ Terminazione in fibra ottica per interni
■ Sistemi FTTX e reti PON
■ Collegamenti LAN e CATV ad alta densità
■ Distribuzione del segnale ottico nei data center

Dettagli tecnici

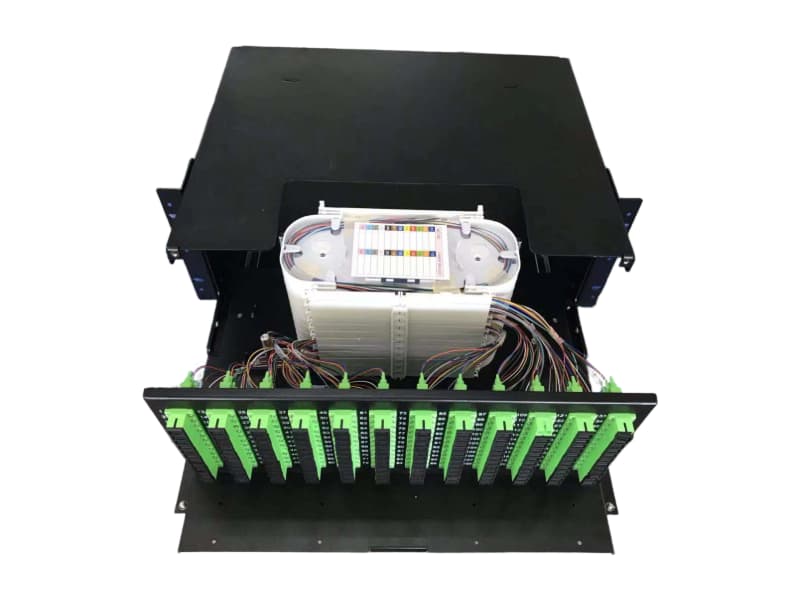

PROGETTAZIONE GENERALE

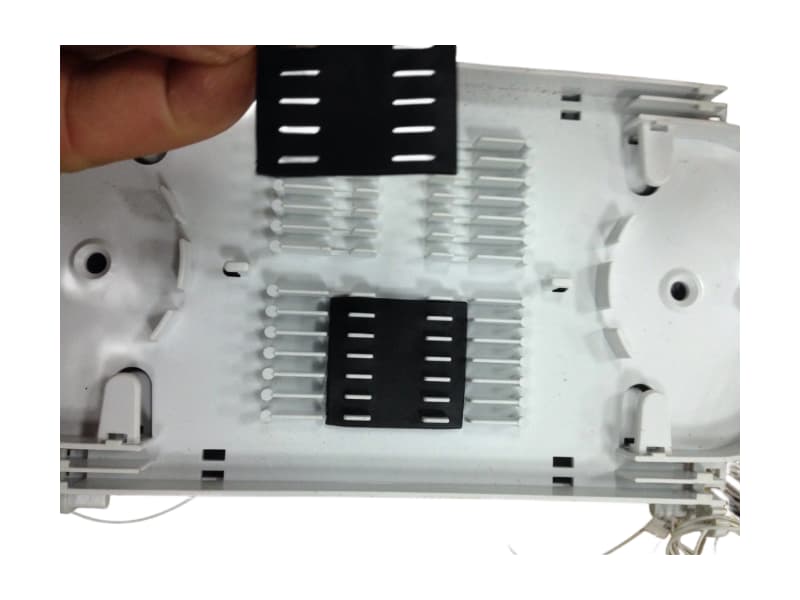

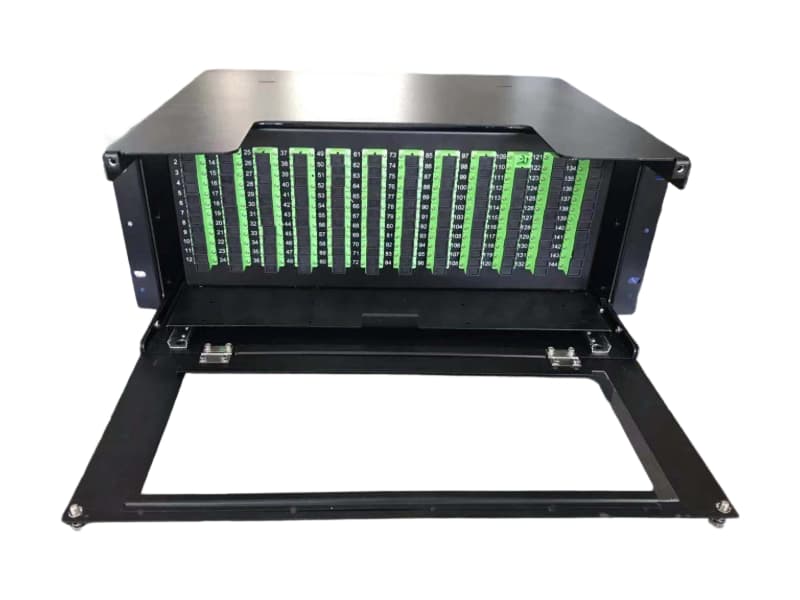

SISTEMA DI GIUNZIONE

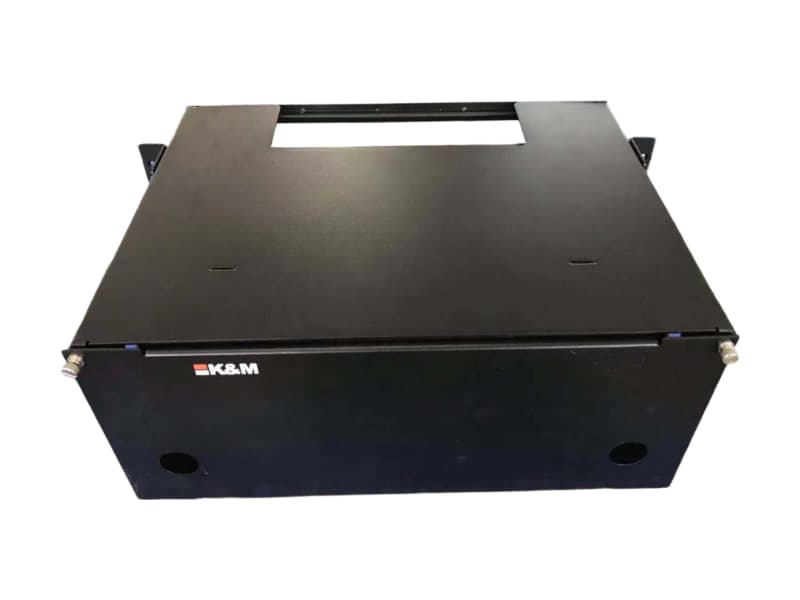

PIASTRE ADATTATORI

GESTIONE DEI CAVI

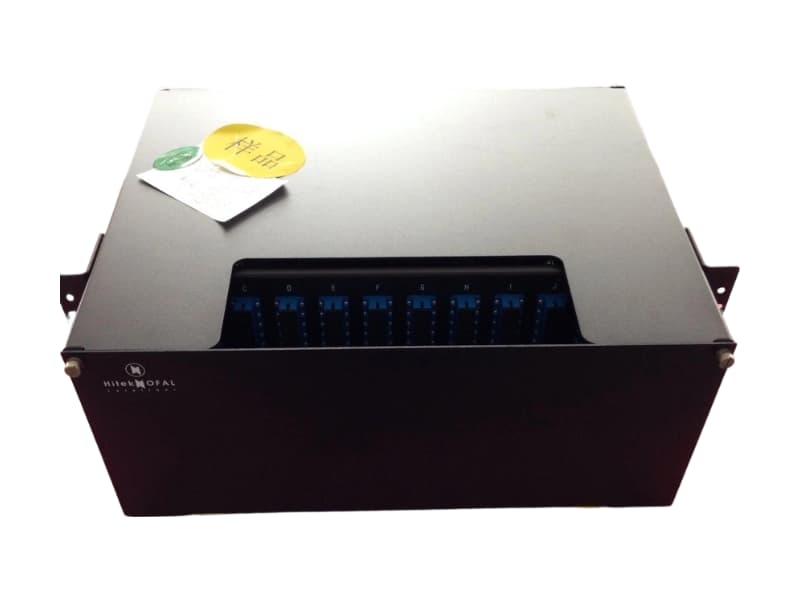

PORTE I/O POSTERIORI

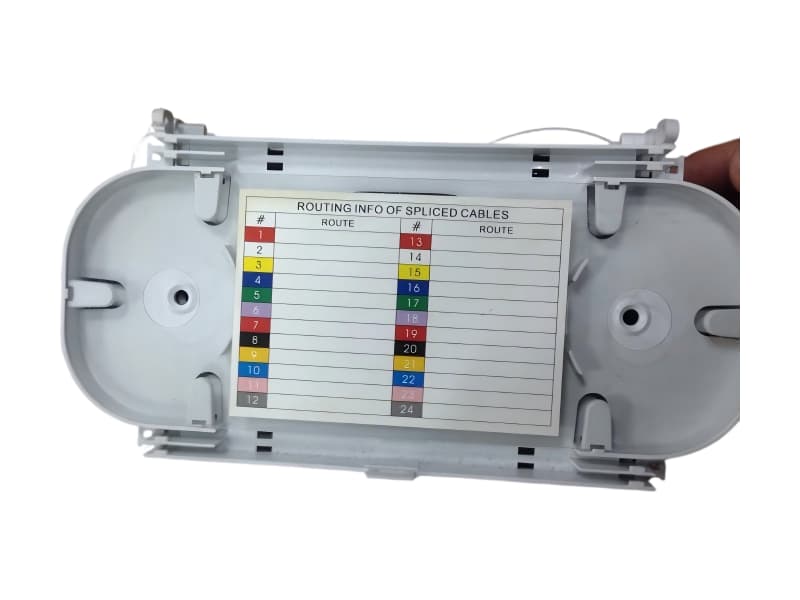

FISSAGGIO DEL CAVO

MONTAGGIO A RACK

AREA DI GIUNZIONE

INGRESSO CAVO

PANNELLO FRONTALE

Specifiche tecniche

Capacità di fibra	Fino a 144 fibre
Tipo di adattatore	SC Simplex
Tipo di installazione	Montaggio su rack da 19" (scorrevole)
Altezza	4U (Applicabile a monitor da 21" e 23" con staffe)
Materiale	Lamiere di acciaio laminato a freddo di alta qualità
Finitura superficiale	Plastica spruzzata
Dimensioni (altezza × larghezza × profondità)	176 x 482 x 350 mm
Prestazioni ottiche	Attenuazione ≤ 0,5 dB; Perdita di ritorno ≥ 40-60 dB
Temperatura di esercizio	da -20 °C a +40 °C

Informazioni sull'ordine

Nome del prodotto	Codice d'ordine	Modello	Capacità massima	Dimensione (mm)	Applicazione
ODF per montaggio su rack	KMODF144SCxxyz	144 porte SC Simplex	144 core	176 × 482 × 350	Rack da 19" (4U)

Informazioni sull'imballaggio

Imballaggio	1 unità/cartone
Imballaggio in cartone	Cartone rigido standard per l'esportazione
Accessori inclusi	Vassoi di giunzione, kit di fissaggio cavi, viti per rack
Personalizzazione	Disponibile su richiesta (Logo/Colore/Capacità)

Domande frequenti

Q È possibile installare questo ODF in rack per server standard da 19 pollici?

A: Sì. Nostro Pannello di permutazione in fibra ottica a 144 porte è uno standard montaggio su rack da 19" Progettato con un'altezza di 4U, è inoltre adattabile a rack da 21" o 23" utilizzando le apposite staffe di montaggio, risultando così estremamente versatile per diversi ambienti di sale server.

Q Quali sono i vantaggi del design a scorrimento?

A: IL pannello di permutazione scorrevole Il design consente un funzionamento e una manutenzione agevoli. Fornisce un facile accesso all'interno piastre adattatrici modulari E area di giunzione senza rimuovere l'intera unità dal rack, facilitando così le operazioni di spelatura, fissaggio e avvolgimento dei cavi e delle fibre.

Q In che modo l'ODF garantisce la qualità della distribuzione del segnale ad alta densità?

A: L'unità è dotata di progettazione perfetta del percorso della fibra che garantisce il minimo raggio di curvatura delle fibre viene mantenuto per prevenire la perdita di segnale. Con una costruzione di alta qualità, offre una bassa attenuazione del connettore (≤0,5 dB) e un'elevata perdita di ritorno (APC ≥60 dB, UPC ≥50 dB), soddisfacendo i requisiti per Reti PN E sistemi FTTX.

Q Posso utilizzare diversi tipi di fibra con questo ODF a 144 porte?

A: Sì. L'ODF è applicabile con tutti i tipi di cavi. In base alle tue esigenze specifiche, puoi ordinare configurazioni per Monomodale (SM) O Multimodale (MM) fibre, supportando tipi di fibre specifici come G652D, G657A, O OM1/OM2/OM3.
