Contenitore di tenuta meccanica per giunzione in linea di fibra ottica FTTX/PON GJS-6814-C

Casa Libri 1. Soluzioni di connessione FO

Contenitore di tenuta meccanica per giunzione in linea di fibra ottica FTTX/PON GJS-6814-C

Contenitore di tenuta meccanica per giunzione in linea di fibra ottica FTTX/PON GJS-6814-C

Il GJS-6814-C è un robusto giunto di giunzione in linea per fibra ottica con grado di protezione IP68, progettato per reti ad alta densità e in grado di supportare fino a 1152 fibre ottiche a nastro, con una sicura tenuta meccanica a 6 porte. Realizzato con materiali polimerici resistenti, offre una soluzione di distribuzione estremamente versatile e affidabile per applicazioni FTTX/PON aeree, sotterranee e a parete.

Inquiry now

Caratteristiche principali

  • ■ Progettato per distribuzioni di rete ad alta densità, supporta una capacità elevata fino a 1152 unità a nastro o 288 unità a fascio su un massimo di 6 vassoi.
  • ■ Realizzato in plastica modificata con polimeri rinforzati, con corpo di chiusura in PC+GF e vassoi di giunzione interni in PC+ABS per una resistenza ambientale superiore.
  • ■ È dotata di una struttura di tenuta meccanica altamente efficiente con una configurazione a 6 porte (3 ingressi, 3 uscite) che non richiede attrezzi speciali per l'installazione.
  • ■ È dotato di un pratico design a cerniera con viti robuste, che garantisce un'apertura semplice e un accesso sicuro per la manutenzione ordinaria della rete.
  • ■ Mantiene rigorosamente l'integrità del segnale grazie al controllo completo del raggio di curvatura, garantendo che il raggio di curvatura della fibra rimanga > 30 mm.
  • ■ Offre un grado di protezione certificato IP68 e utilizza plastiche resistenti all'invecchiamento insieme a sottogruppi metallici resistenti alla corrosione per una durata di servizio superiore a 20 anni.

Applicazioni

  • ■ Funge da nodo di distribuzione critico per la terminazione dei cavi ottici di diramazione a valle all'interno di reti di comunicazione ottica PON avanzate.
  • ■ Fornisce un accesso A/B robusto per cavi ottici per impieghi gravosi distribuiti su estese infrastrutture FTTX.
  • ■ Ideale per la posa e il fissaggio sicuro di cavi di accesso multifibra ad alta capacità, nonché per la giunzione di linee monofibra a bassa capacità.
  • ■ Le sue capacità di implementazione estremamente versatili consentono di realizzare installazioni complesse, tra cui montaggio aereo, su pareti, in pozzetti e sotterraneo.

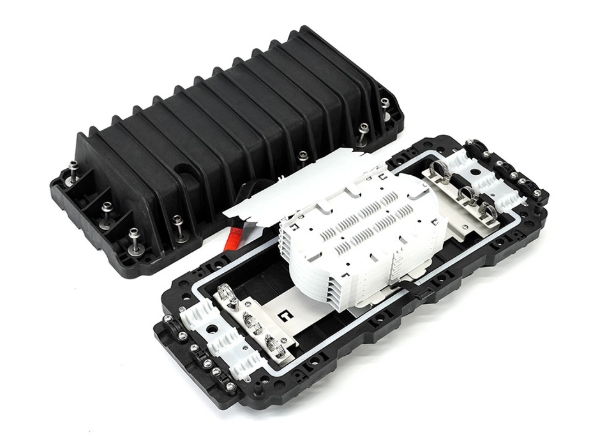

Viste del prodotto e struttura interna

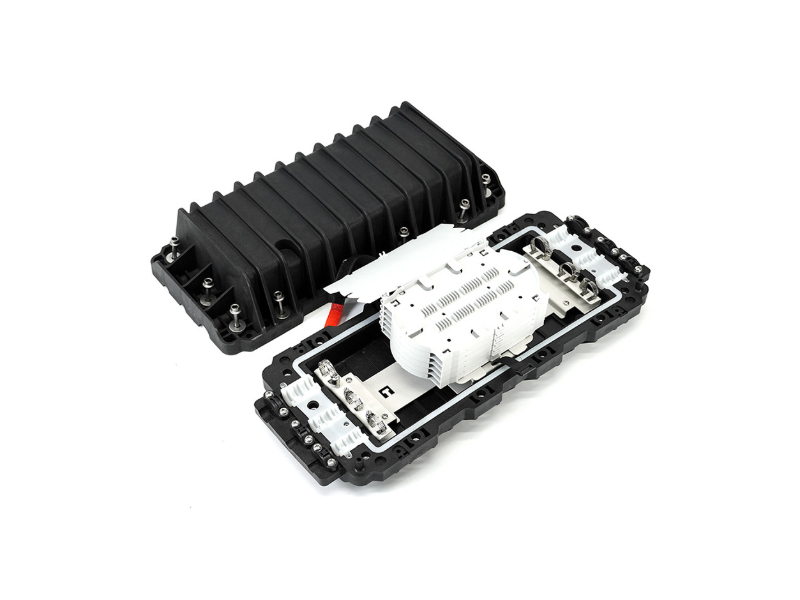

GJS-6808-B product appearance with hinged buckle design

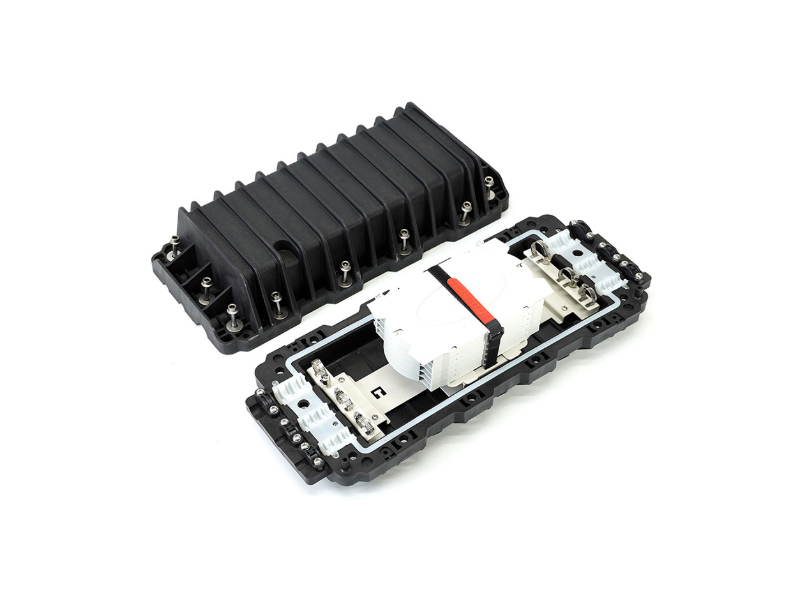

Vassoi di giunzione interni con coperchio aperto
Internal PC+ABS splice tray showing fiber routing

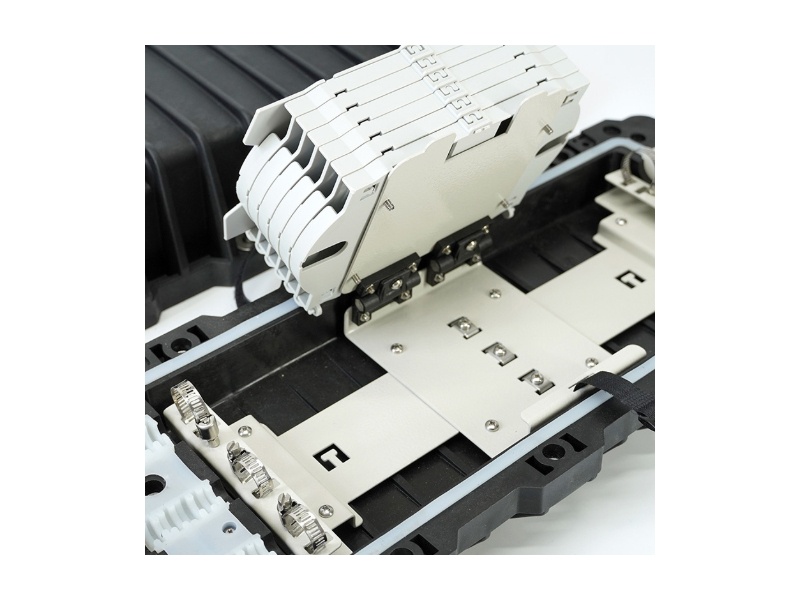

Disposizione dei vassoi di giunzione fissa

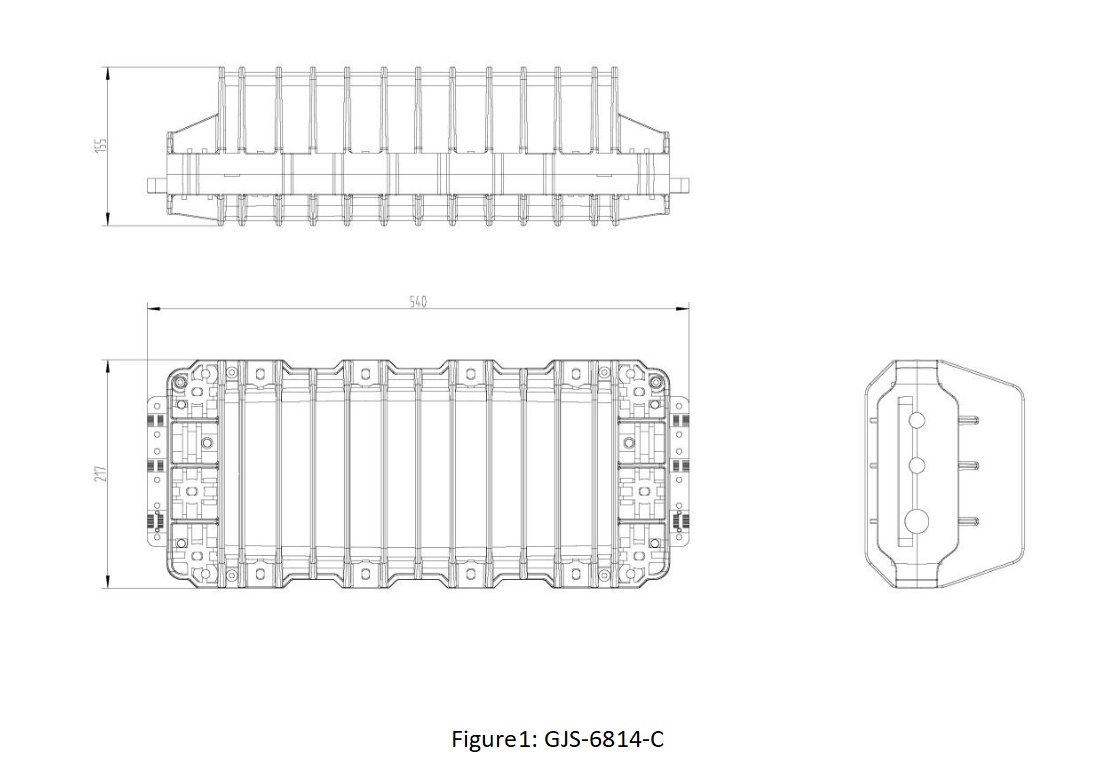

Structure drawing of GJS-6808 with dimensions

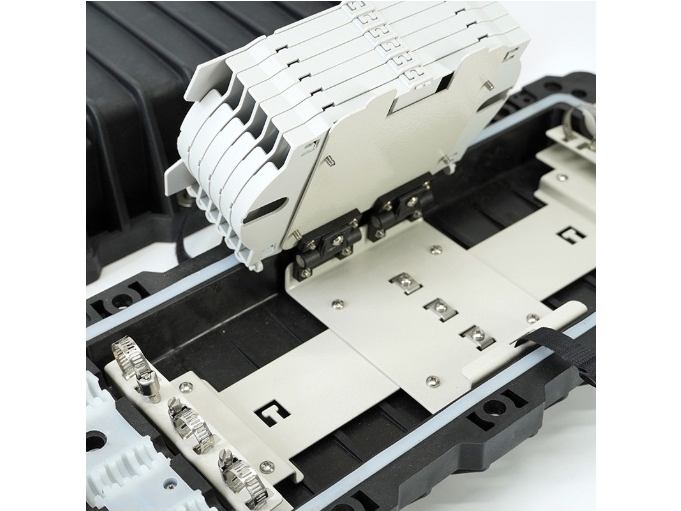

Vista del meccanismo del vassoio incernierato
GJS-6814-C IP68 Inline Mechanical Fiber Optic Splice Closure

Dimensioni e capacità

Modello n.GJS-6814-C
StileIn linea/Orizzontale
Dimensioni540(L)×217(W)×155(H) mm
Peso (kg)4.0 - 4.5
MaterialePlastiche modificate con polimeri
Tipo di tenutaTenuta meccanica
Grado di protezioneIP68
Porte per cavi3 ingressi e 3 uscite
Diametro del cavoΦ 10-18 mm
Capacità di giunzione della fibra96/144/288 (fascio)/ 576/1152 (nastro)
Capacità del vassoio24/48 (fascio) / 6/12 (nastro)
Conteggio dei vassoi6 massimo
ApplicazioneMontaggio aereo/a parete/su conduttura/interramento diretto/pozzetto





prestazione fisica

Controllo completo del raggio di curvaturaraggio di curvatura > 30 mm
InfiammabilitàGB5169.7 Esperimento A
Condizioni ambientali - Temperatura di esercizio-40℃~+65 ℃
Condizioni ambientali - Umidità relativa≤ 85% (+30℃)
Condizioni ambientali - Pressione atmosferica70~106 kP
Condizioni ambientali - Temperatura di conservazione-25℃~+60 ℃
Forza di espansioneCorrente continua inferiore a 15 kV, senza fenomeni di scarica o spuntoni.
Resistenza di isolamento≥2×104MΩ
Forza di trazione≥800N
Tenuta stagnaGonfiare la chiusura, portando la pressione interna a 100 kPa, quindi immergere la chiusura in acqua per oltre 15 minuti, senza che si formino bolle o cali di pressione.
Forza d'impattoPuò sopportare 16 N·m dopo 3 impatti; non presenta crepe.



Applicazioni di installazione

Aerial mounted deployment of heavy-duty horizontal closure

Montato in aereo



Progettato specificamente per essere installato in modo sicuro in ambienti con linee di telecomunicazione aeree, gestisce nodi di derivazione ad alta capacità.

Wall mounted and pipeline configuration for GJS-6814-C

Montaggio a parete/tubazione



Offre una compatibilità eccezionale per il montaggio a parete o per l'integrazione diretta in infrastrutture complesse come le condotte.

Underground direct burial and manhole applications

sepoltura diretta/pozzetto



Costruito per resistere alle condizioni estreme di umidità e pressione dei tombini e delle interramenti diretti nel sottosuolo, con grado di protezione IP68 e resistenza agli urti di 16 N.m.



Informazioni sull'ordine

TipoMisurareDimensioni della scatola internaDimensioni della scatola esterna
GJS-6814-C540×217×155 mm570×235×180 mm (1 pz)580×460×530 mm (6 pezzi)

Accessori

Accessori standard



ArticoloDescrizioneQuantitàImmagine
1 Rubinetto isolante 1 rotolo
2 Tubo protettivo per giunzione 1 borsa
3 Fascetta in nylon 1 borsa
4 Tappo dell'aria 2 pezzi
5 Manuale di installazione 1 set
6 tubo in EVA 1 rotolo



Accessorio opzionale



ArticoloDescrizioneQuantitàImmagine
1 Valvola dell'aria 1 set
2 Accessori per il montaggio di antenne 1 set
3 Accessori per il montaggio a parete 1 set
4 Cavo di terra 1 set

Domande frequenti


Q Come si comporta questa chiusura ad alta resistenza in ambienti umidi o sotterranei?
A: Eccellente. L'involucro mantiene un grado di protezione IP68 ed è stato rigorosamente verificato per la tenuta stagna. Resiste in sicurezza a un gonfiaggio interno di 100 kPa mentre è completamente immerso in acqua per oltre 15 minuti, senza bolle o cali di pressione registrati.
Q Qual è la composizione strutturale che gli conferisce una durata di servizio di 20 anni?
A: Utilizza polimeri modificati altamente resistenti, con un corpo di chiusura principale in PC+GF combinato con vassoi di giunzione interni in PC+ABS. Il tutto è ulteriormente rinforzato da plastiche resistenti all'invecchiamento e sottogruppi metallici resistenti alla corrosione, garantendo una durata di vita di oltre 20 anni.
Q Quali sono la capacità massima di fibra e la configurazione delle porte per il modello GJS-6814-C?
A: Questo specifico modello in linea è dotato di 6 porte per cavi (3 ingressi e 3 uscite) compatibili con cavi di diametro compreso tra Φ 10 e 18 mm. Progettato per un'elevata scalabilità, può ospitare fino a 6 vassoi, supportando una capacità massima di 288 fibre (fascio) o fino a 1152 fibre (nastro).
