FTTx SOLUZIONE COMPLETA

FTTx SOLUZIONE COMPLETA

In base alla distanza tra l'ONU o l'apparecchiatura di accesso e l'abbonato, la FTTx viene classificata come:

FTTC: Fibra ottica fino al marciapiede

FTTB: Fibra ottica fino all'edificioFTTX

FTTH: Fibra ottica fino a casa

Per risolvere il problema di accesso in Last One Mile.

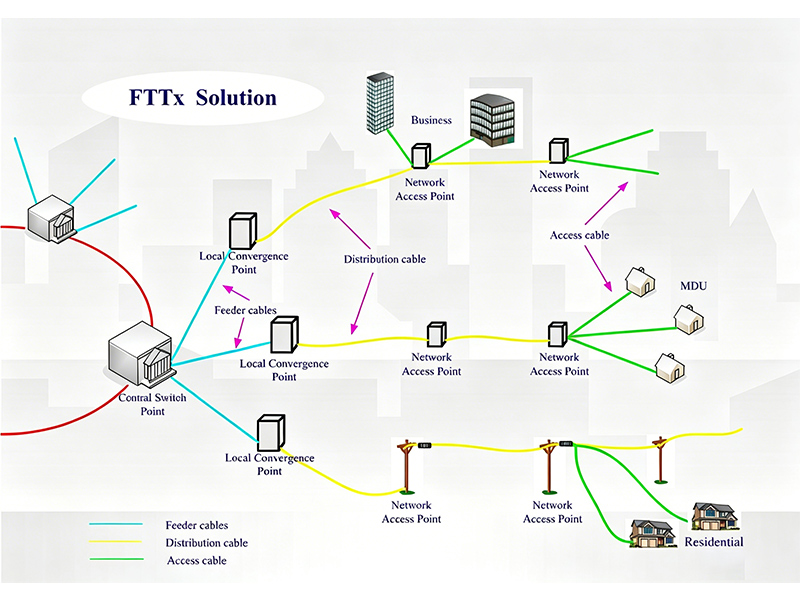

Panoramica della soluzione FTTx _ ADC

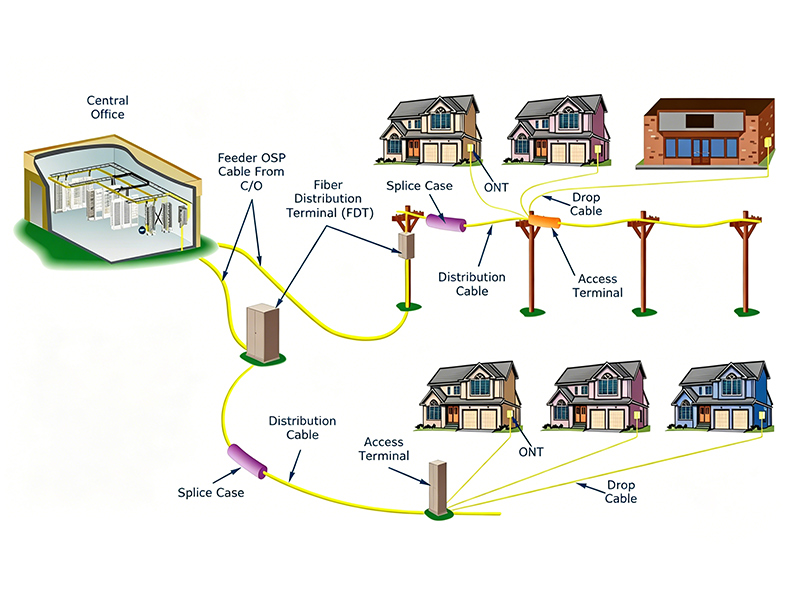

Panoramica di FTTx _Equivalente Corningt soluzione

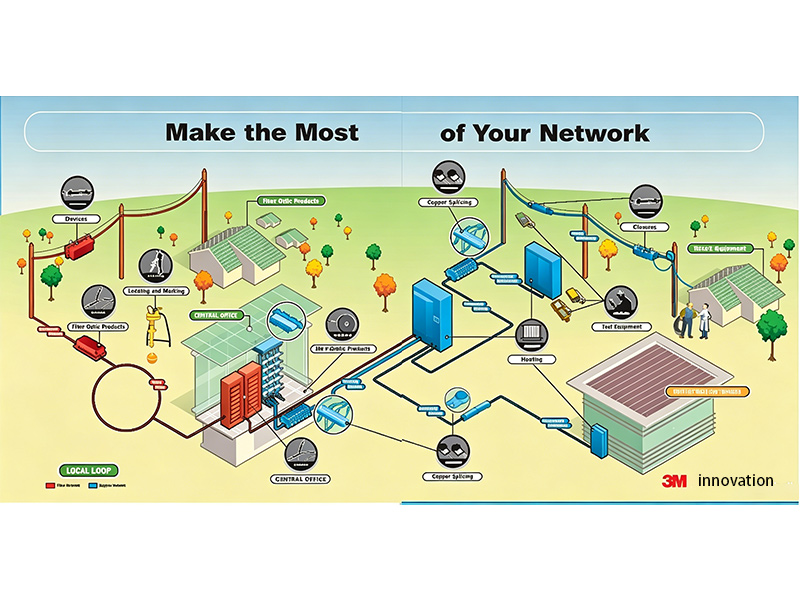

Panoramica della soluzione FTTx-3M

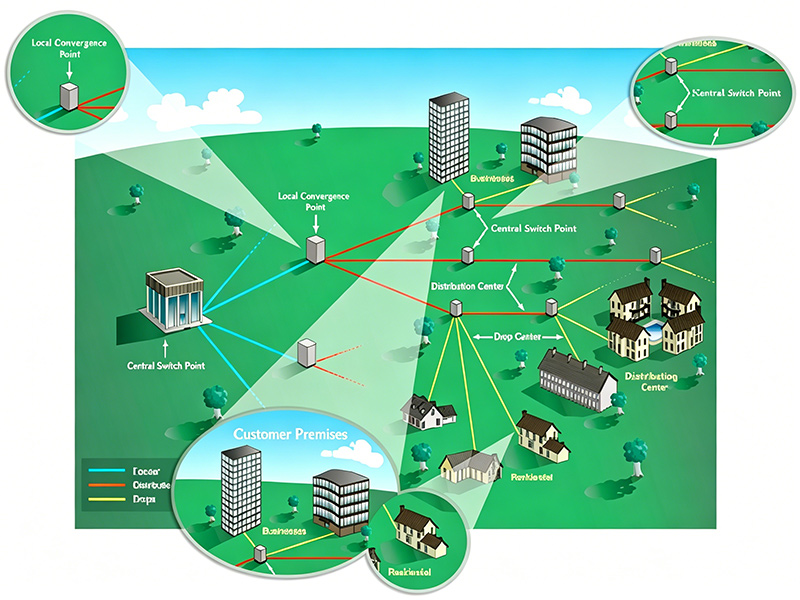

Panoramica della soluzione FTTx per il Nord America

Dalla struttura di rete delle tre aziende sopra riportate, si evince che:

Ø FTTx Solutions offre soluzioni soprattutto per edifici, unità abitative multiple o ville.

Ø Il nodo di rete è il CSP, l'LCP vicino al CSP, i NAP vicini alla sede del cliente e la sede del cliente.

Ø Sui nodi, utilizzare armadi CCC per fibra ottica per esterni o scatole CCC per fibra ottica per effettuare i collegamenti incrociati.

Ø Nel punto di accesso, utilizzare un armadio di distribuzione esterno o una scatola di giunzione per distribuire e gestire i cavi.

Ø Il Nord America ha un'area vasta e una popolazione ridotta, e il costo della forza lavoro umana è più elevato, quindi la progettazione del prodotto è preferibilerosso per il Funzionamento semplice e pratico.

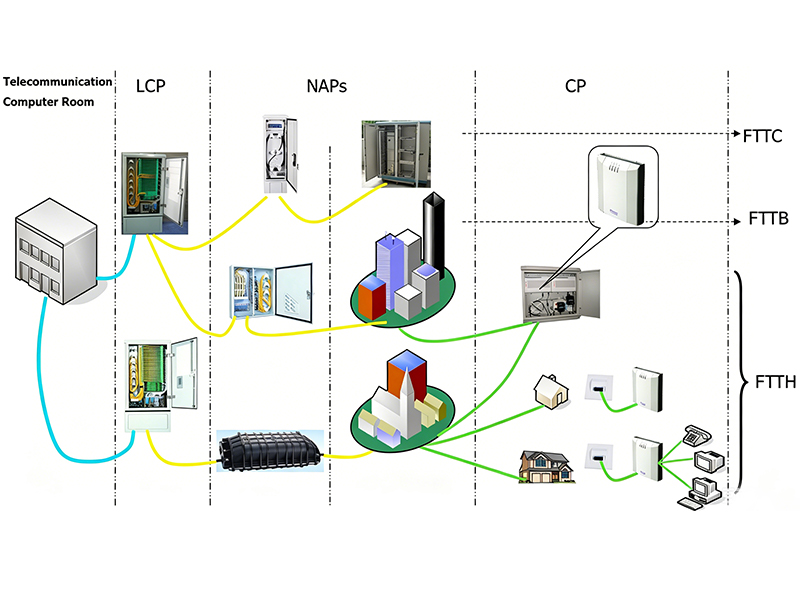

K&M Soluzioni FTTx

Concentrandosi sulle caratteristiche della geografia e dell'ambiente umano cinese, FTTx è classificato in:

Ø Edificio per uffici

Ø MDU

Ø Villa

♦ Il nodo di rete è costituito da CSP, LCP, NAP e sede del cliente.

♦ Sui nodi, utilizzare un armadio di distribuzione in fibra ottica per esterni o una scatola di giunzione per effettuare i collegamenti incrociati.

♦ Sul punto di accesso, utilizzare un armadio di distribuzione interno/esterno o una scatola di giunzione per la distribuzione e la gestione.

♦ Facilità d'uso, maggiore densità e aspetto del prodotto.

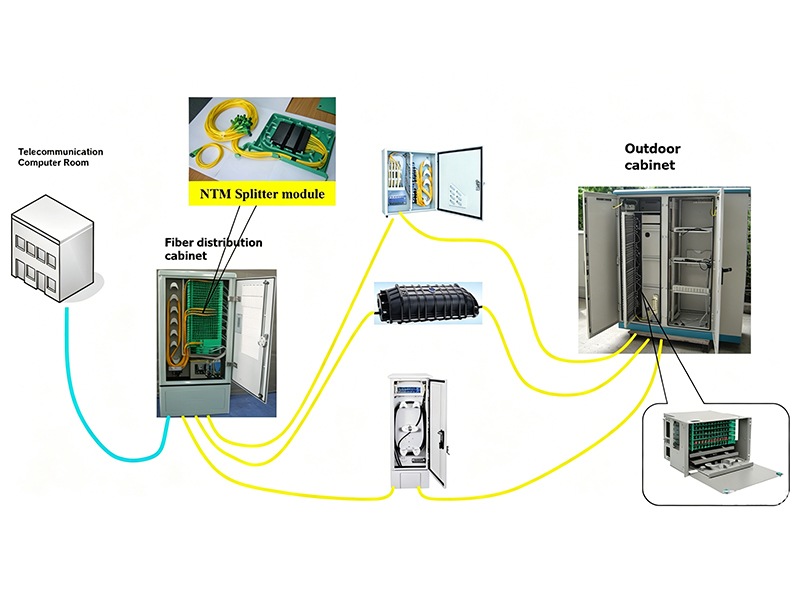

K&M Soluzioni FTTx – Definizione di nodo di rete

♦ Punto di commutazione centrale (CSP)

♦ Punto di convergenza locale (LCP)

♦ Punti di accesso alla rete (NAP)

♦ Locali del cliente

Cavo a banda ossea: CSP — LCP

Cavo di distribuzione: LCP —— NAP

Cavo di abbonato: NAP — Sede del cliente

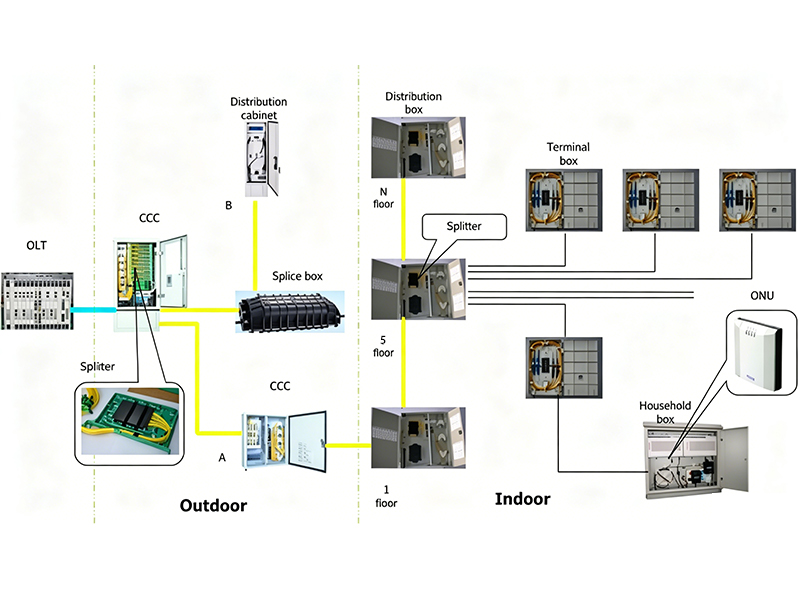

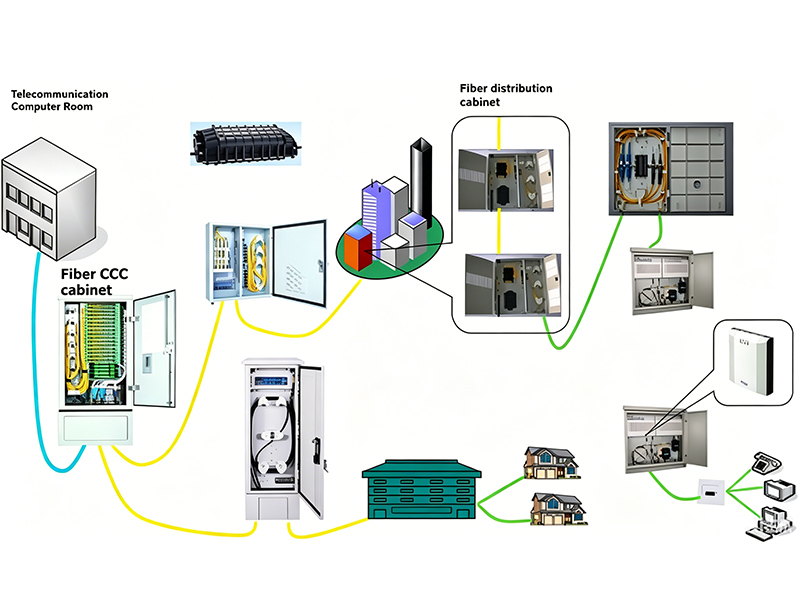

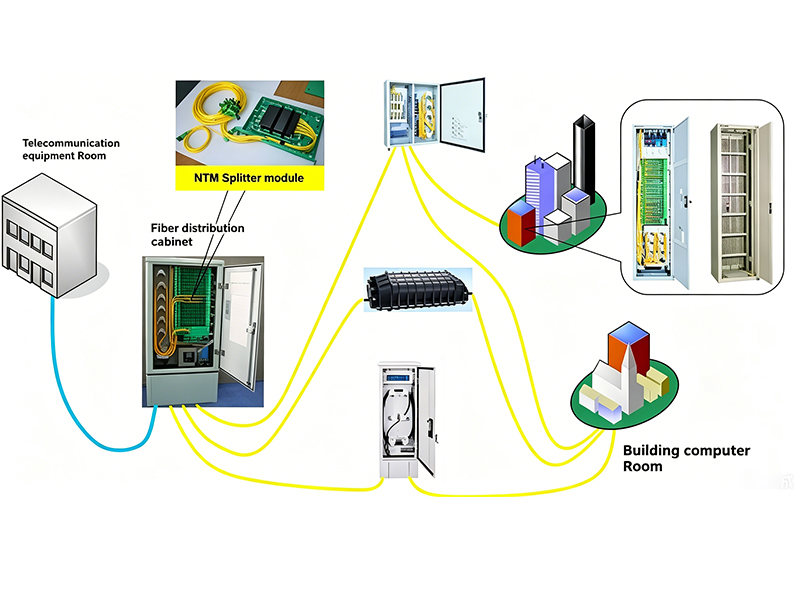

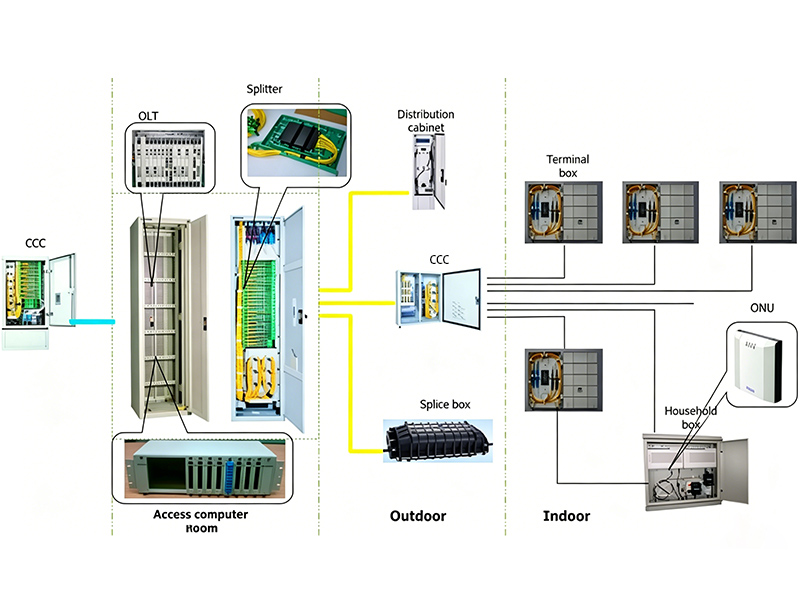

K&M Soluzioni FTTx – Struttura di rete
