Giunto di chiusura in linea per fibra ottica GJS-6808-B (fino a 144/432 fibre)

Casa Libri 1. Soluzioni di connessione FO 1.4 Chiusura di giunzione per fibra ottica 1.4-2 Chiusura in linea

Giunto di chiusura in linea per fibra ottica GJS-6808-B (fino a 144/432 fibre)

Inline Fiber Optic Splice Closure GJS-6808-B Exterior

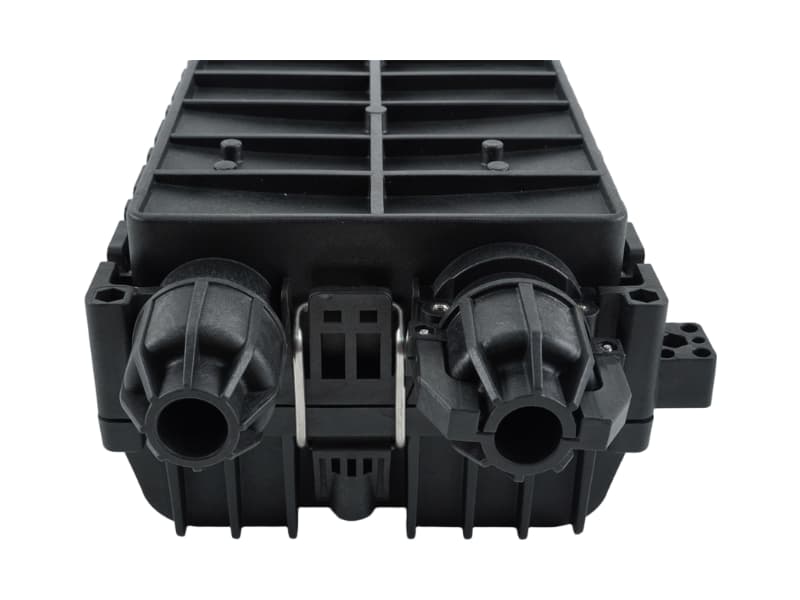

IP68 Waterproof Horizontal Inline Fiber Optic Splice Closure

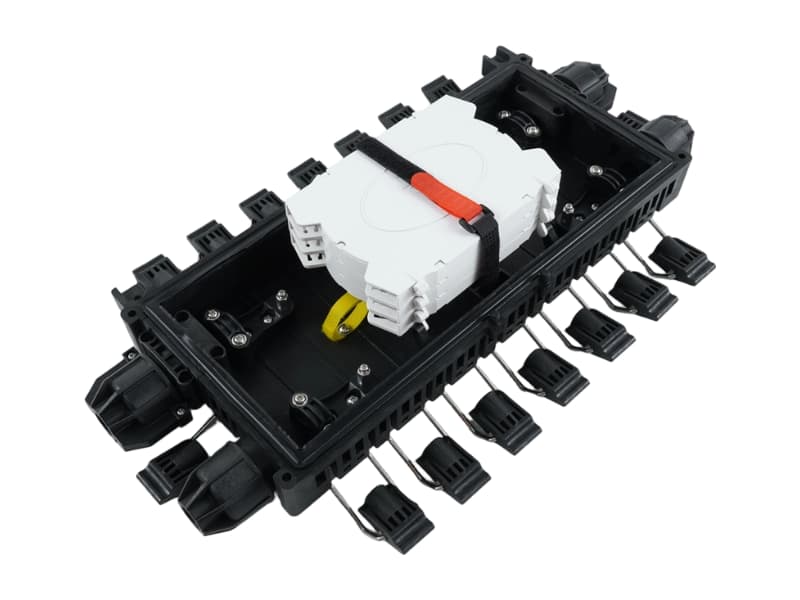

144 Core Inline Fiber Optic Splice Closure with Mechanical Seal

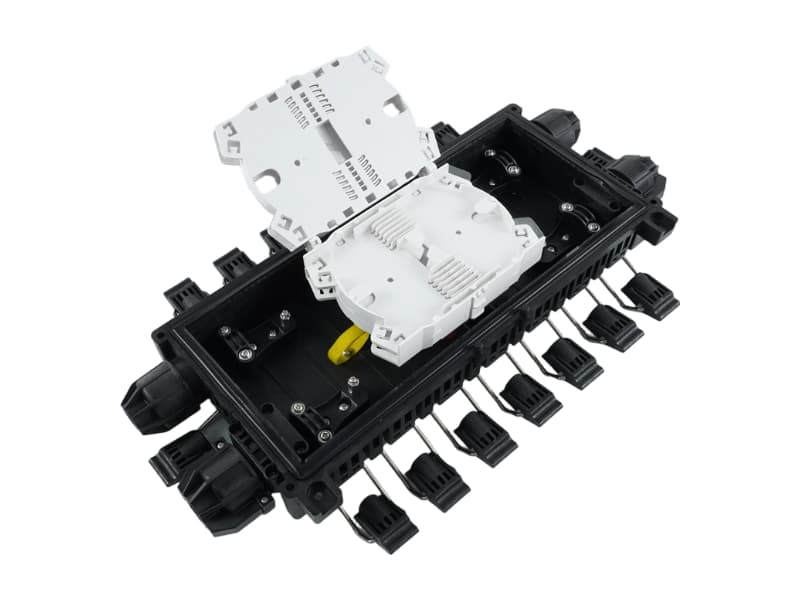

Internal PC+ABS Splice Trays of Inline Fiber Optic Splice Closure

Giunto di chiusura in linea per fibra ottica GJS-6808-B (fino a 144/432 fibre)

Name: Giunto di chiusura in linea per fibra ottica GJS-6808-B (fino a 144/432 fibre)
Availability: InStock

La giunzione di fibra è applicabile alla terminazione di cavi ottici diramati a valle nelle reti di comunicazione ottica PON. Nelle reti FTTX, la giunzione di fibra viene utilizzata per l'accesso A/B dei cavi ottici, la giunzione di fibre singole a bassa capacità, il collegamento e il fissaggio di cavi di accesso multifibra.

Inquiry now

Caratteristiche principali

■ Grado di protezione IP: IP68
■ Materiale: Realizzato con un corpo di chiusura in PC+GF e un vassoio di giunzione interno in PC+ABS.
■ Struttura di tenuta: tipo di tenuta meccanica senza necessità di utensili speciali
■ Design: Tipo a cerniera con fibbia che facilita l'apertura e la chiusura.
■ Componenti: viti di serraggio e guarnizioni sono tutte realizzate in acciaio inox 304 per migliorare la resistenza alla corrosione. Valvola di pressione e dispositivo di messa a terra opzionali.
■ Offre un controllo completo del raggio di curvatura, garantendo un raggio di curvatura > 30 mm
■ Durata eccezionale con una vita utile non inferiore a 20 anni

Applicazioni

■ Applicabile alla terminazione di cavi ottici di diramazione a valle in reti di comunicazione ottica PON
■ Utilizzato su reti FTTX per l'accesso A/B dei cavi ottici.
■ Adatto per la giunzione di fibre singole a bassa capacità
■ Ideale per la posa e il fissaggio di cavi di accesso multifibra
■ Supporta varie modalità di installazione, tra cui montaggio aereo, su tubazione a parete, in pozzetto e sotterraneo.

Viste del prodotto e struttura interna

GJS-6808-B product appearance with hinged buckle design

Vassoi di giunzione ribaltabili Vista

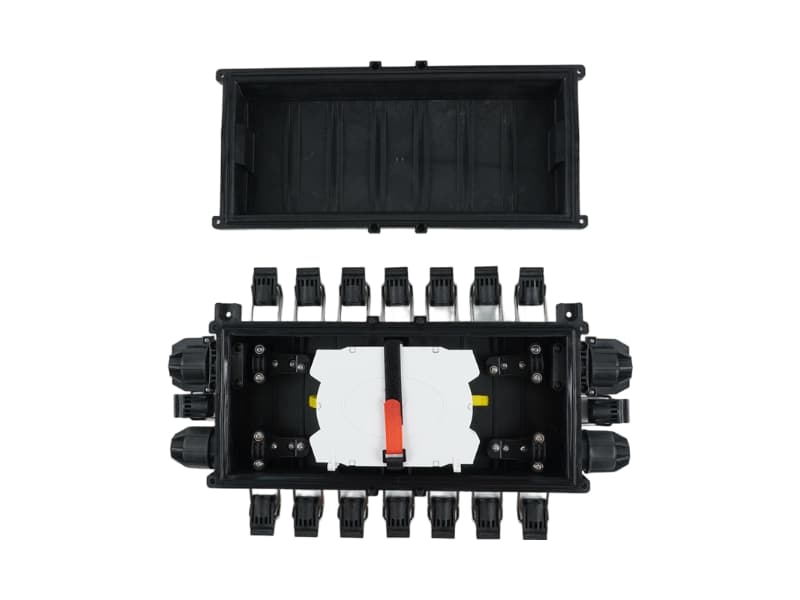

Internal PC+ABS splice tray showing fiber routing

Disposizione interna dall'alto verso il basso

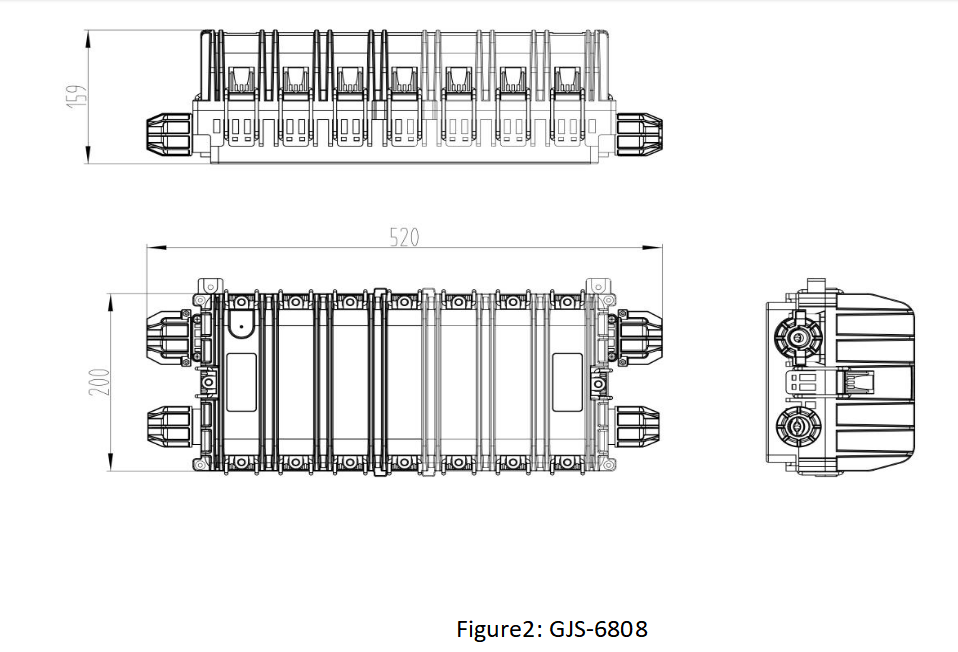

Structure drawing of GJS-6808 with dimensions

Vista dei vassoi di giunzione impilati

2.1 Dimensioni e capacità

Modello n.	GJS-6808-B
Stile	In linea/Orizzontale
Dimensioni	520(L)×200(W)×159(H) mm
Peso (kg)	4.0 - 4.5
Materiale	PP+GF
Tipo di tenuta	Tenuta meccanica
Grado di protezione	IP68
Porte per cavi	4
Diametro del cavo	Φ 10-18 mm
Capacità di giunzione della fibra	144 (fascio) / 432 (nastro)
Capacità del vassoio	24 (fascio) / 6/12 (nastro)
Conteggio dei vassoi	6 massimo
Applicazione	Montaggio aereo/a parete/su conduttura/interramento diretto/pozzetto

prestazione fisica

Controllo completo del raggio di curvatura	raggio di curvatura > 30 mm
Infiammabilità	GB5169.7 Esperimento A
Condizioni ambientali - Temperatura di esercizio	-40℃~+65 ℃
Condizioni ambientali - Umidità relativa	≤ 85% (+30℃)
Condizioni ambientali - Pressione atmosferica	70~106 kP
Condizioni ambientali - Temperatura di conservazione	-25℃~+60 ℃
Forza di espansione	Corrente continua inferiore a 15 kV, senza fenomeni di scarica o spuntoni.
Resistenza di isolamento	≥2×104MΩ
Forza di trazione	≥800N
Tenuta stagna	Gonfiare la chiusura, portando la pressione interna a 100 kPa, quindi immergere la chiusura in acqua per oltre 15 minuti, senza che si formino bolle o cali di pressione.
Forza d'impatto	Può sopportare 16 N·m dopo 3 impatti; non presenta crepe.

Struttura interna della chiusura di giunzione in linea della fibra ottica

Vista interna 1

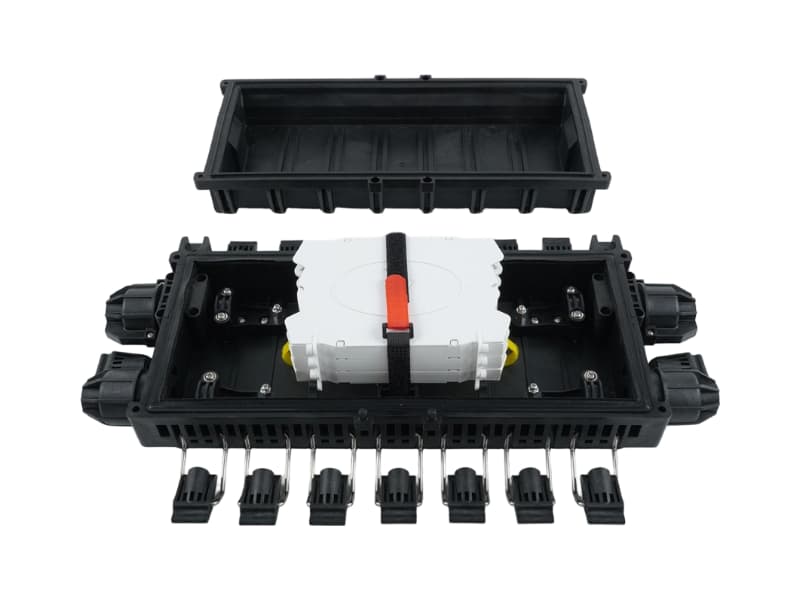

Vista interna 2

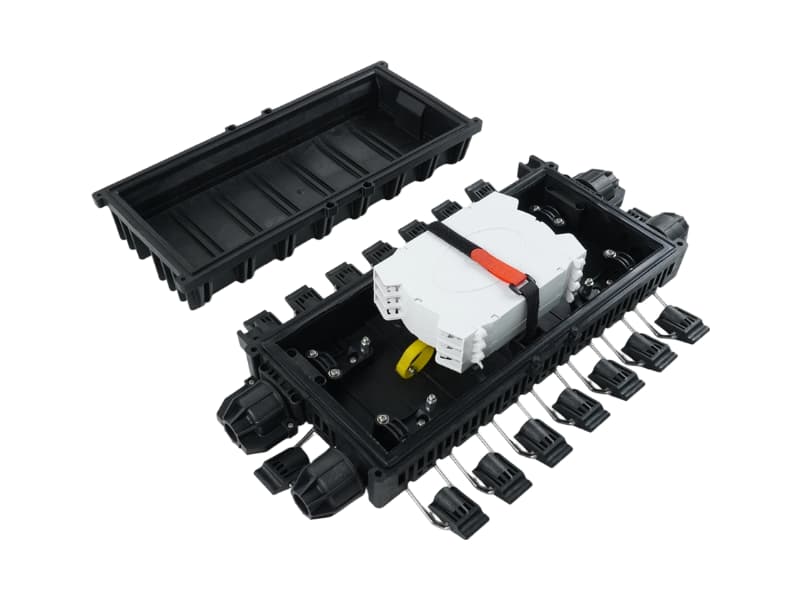

Vista interna 3

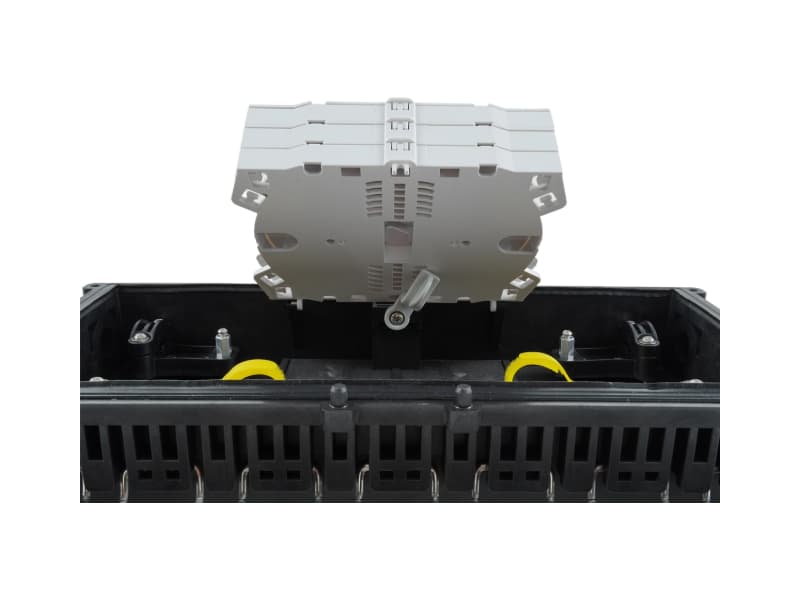

Vista interna 4

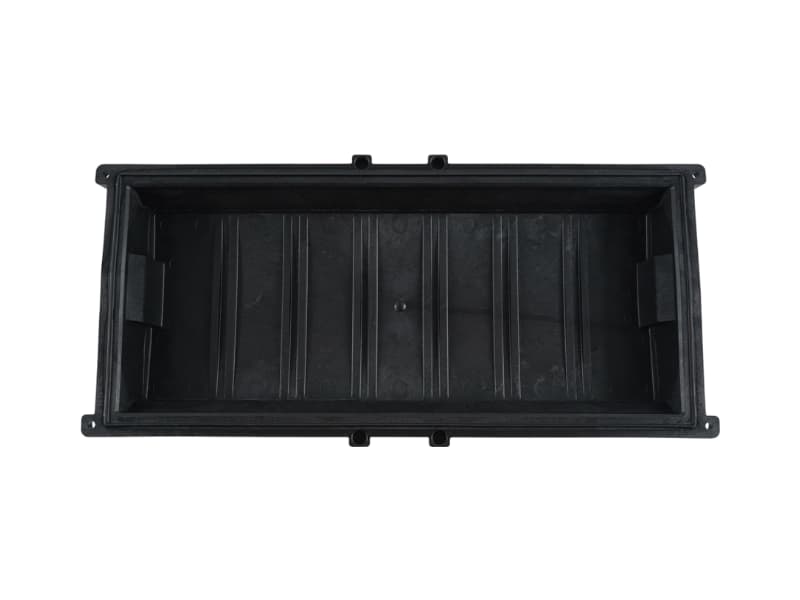

Vista interna 5

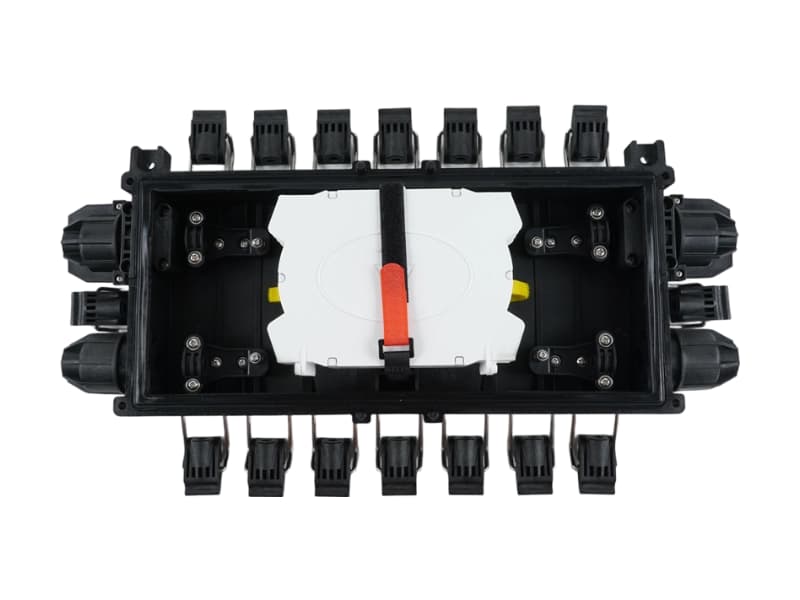

Vista interna 6

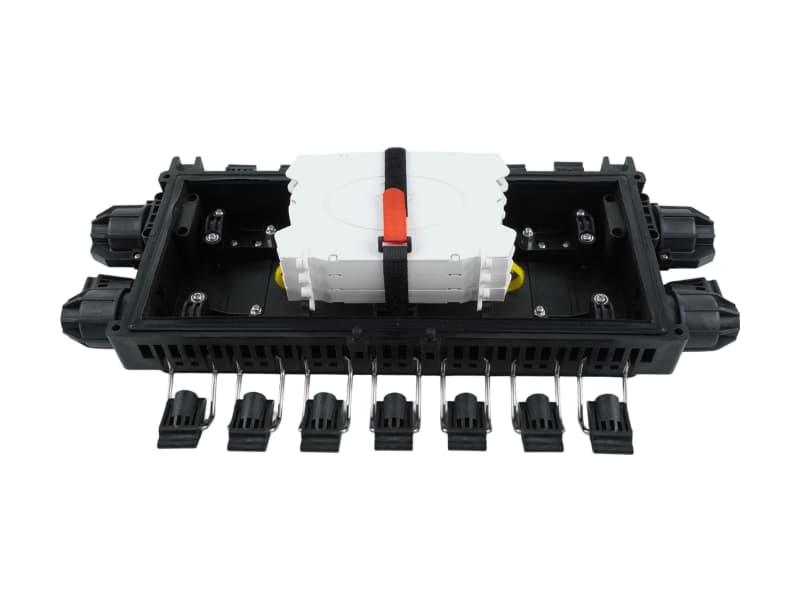

Vista interna 7

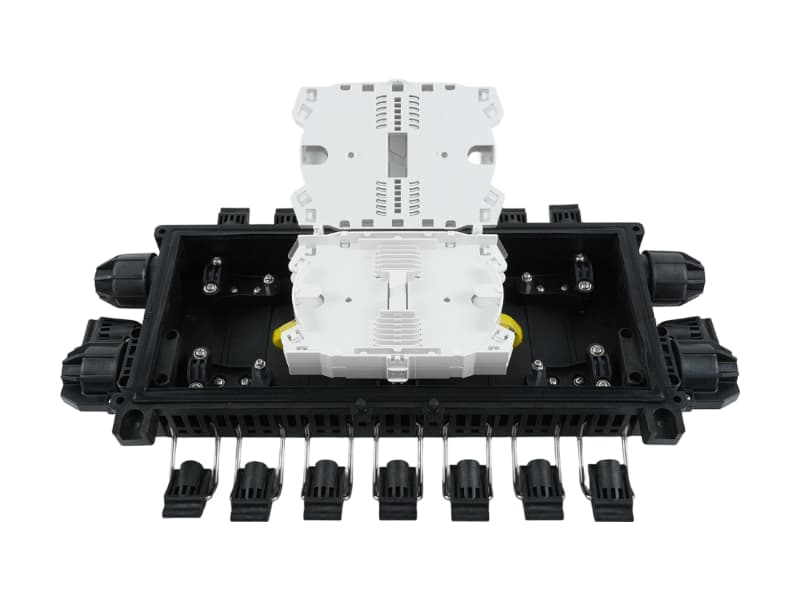

Vista interna 8

Vista interna 9

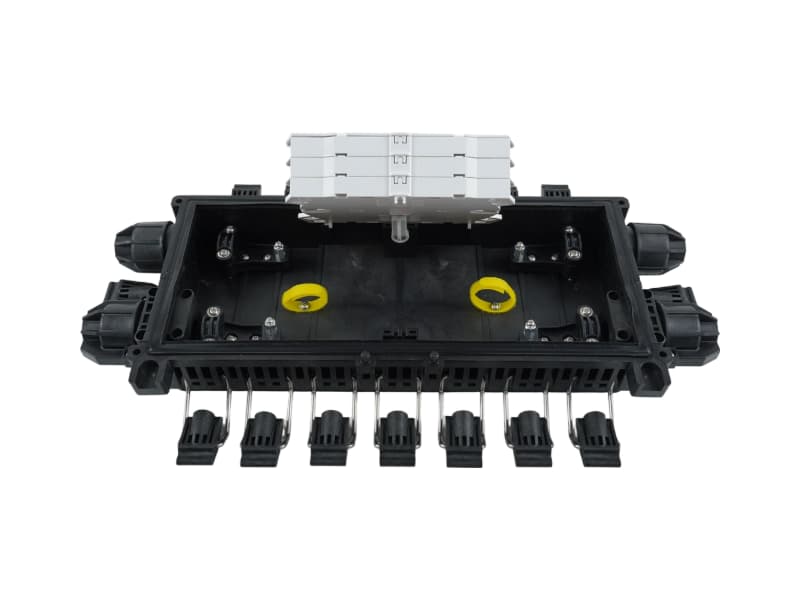

Vista interna 10

Applicazioni di installazione

Montato in aereo

Progettato per essere installato in modo sicuro in ambienti con linee di telecomunicazione aeree.

Montaggio a parete/tubazione

Perfettamente compatibile per il montaggio a parete o per l'integrazione diretta nelle condotte infrastrutturali.

sepoltura diretta/pozzetto

Costruito con materiali robusti e con grado di protezione IP68 per resistere a condizioni estreme nei pozzetti e nell'interramento diretto nel sottosuolo.

Informazioni sull'ordine

Tipo	Misurare	Dimensioni della scatola interna	Dimensioni della scatola esterna
GJS-6808-B	520×200×159 mm	540×220×180 mm (1 pezzo)	560×460×570 mm (6 pezzi)

Accessori

Accessori standard

Articolo	Descrizione	Quantità
1	Rubinetto isolante	1 rotolo
2	Tubo protettivo per giunzione	1 borsa
3	Fascetta in nylon	1 borsa
4	Tappo dell'aria	2 pezzi
5	Manuale di installazione	1 set
6	tubo in EVA	1 rotolo

Accessorio opzionale

Articolo	Descrizione	Quantità
1	Valvola dell'aria	1 set
2	Accessori per il montaggio di antenne	1 set
3	Accessori per il montaggio a parete	1 set
4	Cavo di terra	1 set

Contenuto della confezione e accessori

Fiber Access Terminal Package Contents including pole mount clamps, screws, and zip ties

Domande frequenti

Q Questa chiusura è in grado di resistere ad ambienti ostili come l'esposizione all'acqua?

A: Sì, presenta un grado IP di IP68 e la tenuta stagna è stata testata gonfiando la chiusura a una pressione interna di 100 kPa e immergendola in acqua per oltre 15 minuti senza che si verificassero bolle o cali di pressione.

Q Quali materiali vengono utilizzati per garantire la durata della chiusura?

A: Il materiale comprende componenti in plastica resistente all'invecchiamento e sottogruppi in metallo resistente alla corrosione. Nello specifico, ha un Corpo di chiusura in PC+GF e un interno Vassoio di giunzione PC+ABSInoltre, le viti di serraggio e le guarnizioni sono tutte realizzate in acciaio inossidabile 304.

Q Qual è la capacità massima di giunzione delle fibre per questo modello?

A: La capacità di giunzione della fibra è 144 (fascio) o fino a 432 (nastro)Supporta un numero massimo di vassoi pari a 6, con una capacità di 24 (fascio) o 6/12 (nastro) per vassoio.
