Terminale di accesso in fibra ottica (FAT) a 16 porte con giunzione di derivazione aerea

Casa Libri 1. Soluzioni di connessione FO 1.5 Scatola di terminazione in fibra

Terminale di accesso in fibra ottica (FAT) a 16 porte con giunzione di derivazione aerea

Terminale di accesso in fibra ottica (FAT) a 16 porte con giunzione di derivazione aerea

L'hub di terminazione per l'accesso in fibra ottica è in grado di gestire fino a 16 abbonati e 96 punti di giunzione. Viene utilizzato come punto di giunzione e di terminazione per il cavo di alimentazione, per il collegamento con il cavo di derivazione nei sistemi di rete FTTX. Integra giunzione, suddivisione, distribuzione, stoccaggio e connessione dei cavi in ​​un unico robusto contenitore protettivo.

Inquiry now

Caratteristiche principali

  • ■ Design impermeabile con grado di protezione IP-68
  • ■ Realizzato con materiali resistenti in ABS e PC+ABS
  • ■ Integrato con cassetta di giunzione a ribalta e portaadattatore
  • ■ Tutte le lamiere metalliche in acciaio inossidabile e i bulloni/dadi antiruggine
  • ■ Possibilità di ospitare fino a 4 mini splitter PLC in acciaio (1:4, 1:8 o 1:16)
  • ■ Struttura di tenuta meccanica, porta non tagliata e 2 porte per cavi separate
  • ■ 16 porte SC o 12 porte Fast Connect con robuste opzioni di pre-terminazione

Applicazioni

  • ■ Sistemi di rete FTTX (Fiber To The X)
  • ■ Punti di giunzione e terminazione
  • ■ Dispiegamenti aerei
  • ■ Installazioni esterne su palo
  • ■ Distribuzione e stoccaggio di fibre ad alta capacità
  • ■ Collegare saldamente i cavi di alimentazione con i cavi di derivazione

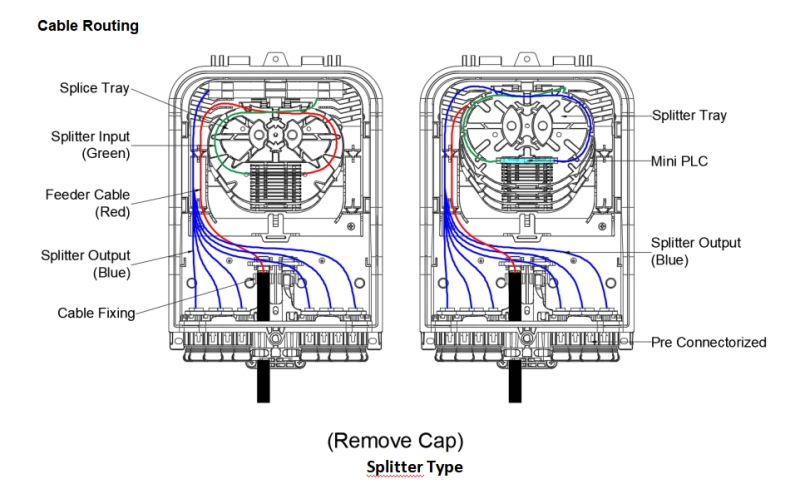

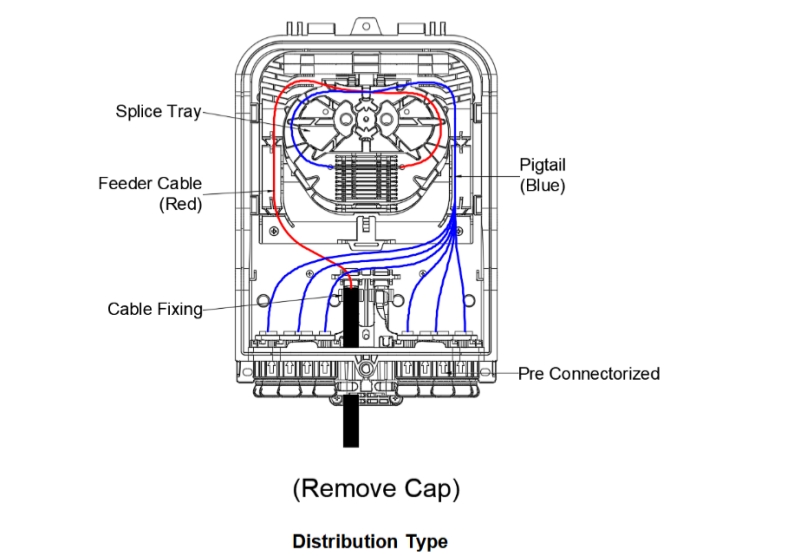

Instradamento e strutture interne

Inside view of 16-port aerial drop joint closure with splice trays

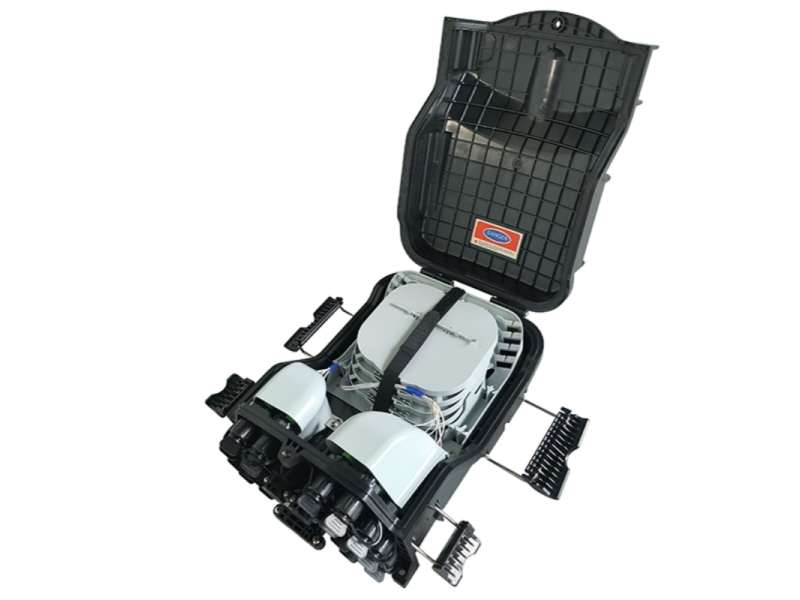

Struttura interna
Pre-terminated SC and LC waterproof adapters on FTTH terminal box

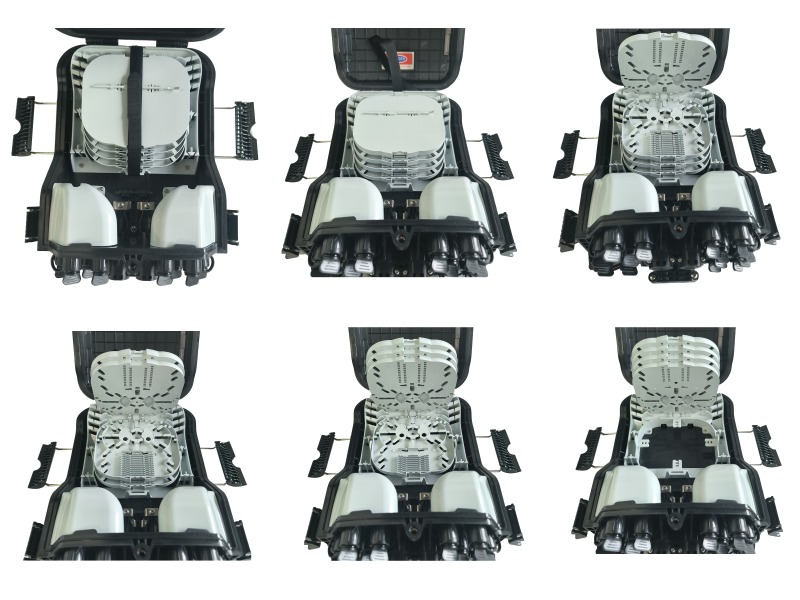

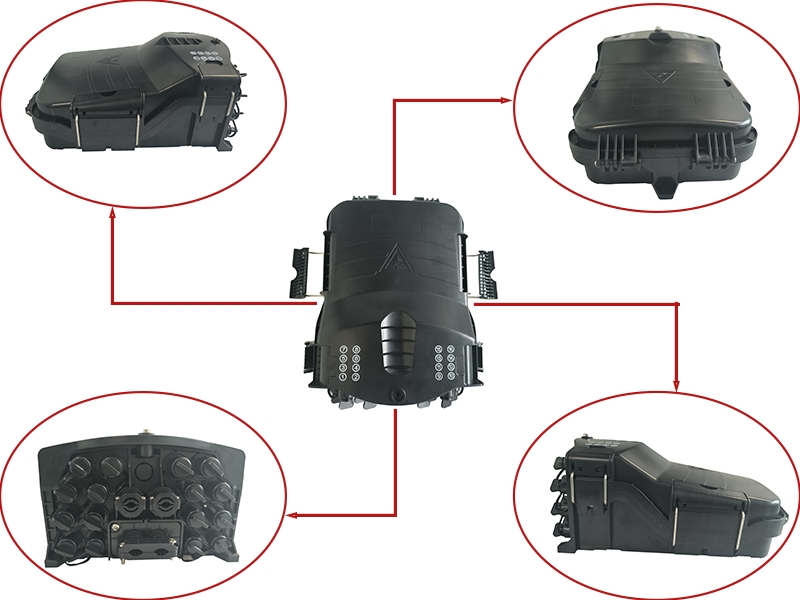

Vista multi-angolo
Multi-angle views of outdoor pole-mounted fiber distribution closure
Visualizzazione delle cassette ribaltabili

Internal cable routing and splitter configuration diagram for FAT box

Flip-up splice cassettes inside 96-fiber capacity joint closure



Specifiche delle cassette

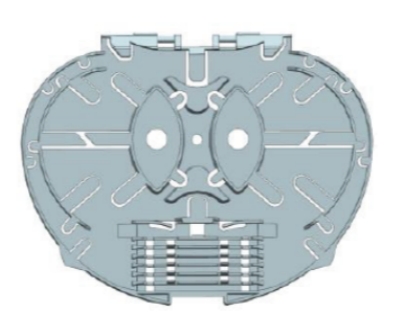

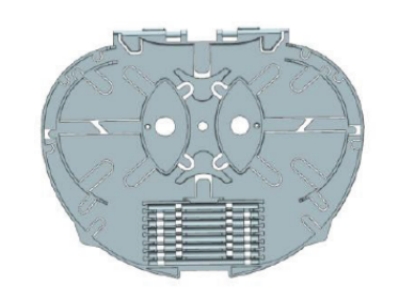

ArticoloVassoio di giunzione AVassoio di giunzione B
Dimensioni (altezza x larghezza x profondità; mm)134 × 104 × 8134 × 104 × 4
Peso netto (kg)0,0210,015
ColorePersonalizzabilePersonalizzabile
ImmagineAerial drop joint closure connecting feeder and drop cablesImpact-resistant PC and ABS housing for outdoor fiber joint closure
MaterialePC+ABSPC+ABS
Capacità di giunzione (nuclei)12, 1 slot per PLC da 1/88

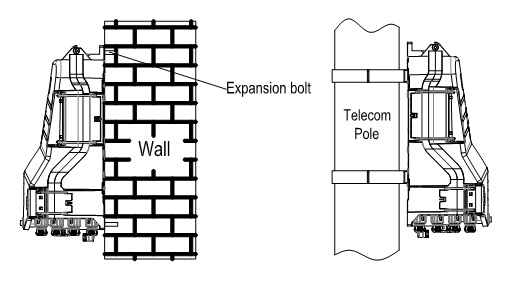

Guida all'installazione

Installazione a parete

Praticare 3 fori nella parete in base alle dimensioni di installazione, inserire i tasselli ad espansione, posizionare la scatola in modo che corrisponda ai fori e fissarla saldamente con i bulloni.

Installazione su palo

Fissare saldamente 2 set di fascette stringitubo attorno al palo delle telecomunicazioni per garantire un'installazione esterna robusta e stabile.

Informazioni sul prodotto e sull'ordine

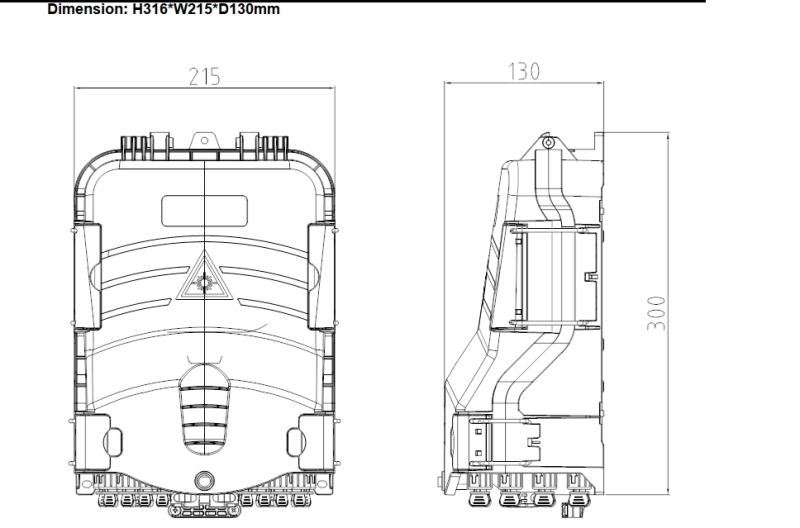

NomeModelloDimensione (mm)Capacità massima
(Terminazione)		Capacità massima
(giunzione)		Osservazioni
Terminale di accesso in fibraFAT-16SC316 × 215 × 1301616/96Possibilità di alloggiare 4 mini splitter PLC in acciaio (4 pezzi da 1*4 o 2*1:8 o 1:16).
Adattatore impermeabile Max: 16*SC. Giunzione di 96 fibre (4 vassoi, 24 fibre/vassoio).
Terminale di accesso in fibraFAT-8SC+4DLC316 × 215 × 1301616/96Possibilità di ospitare 4 mini splitter PLC in acciaio.
Massimo: 8 adattatori SC/APC + 4 adattatori duplex impermeabili LC/APC.
Giunzione di 96 fibre (4 vassoi, 24 fibre/vassoio).

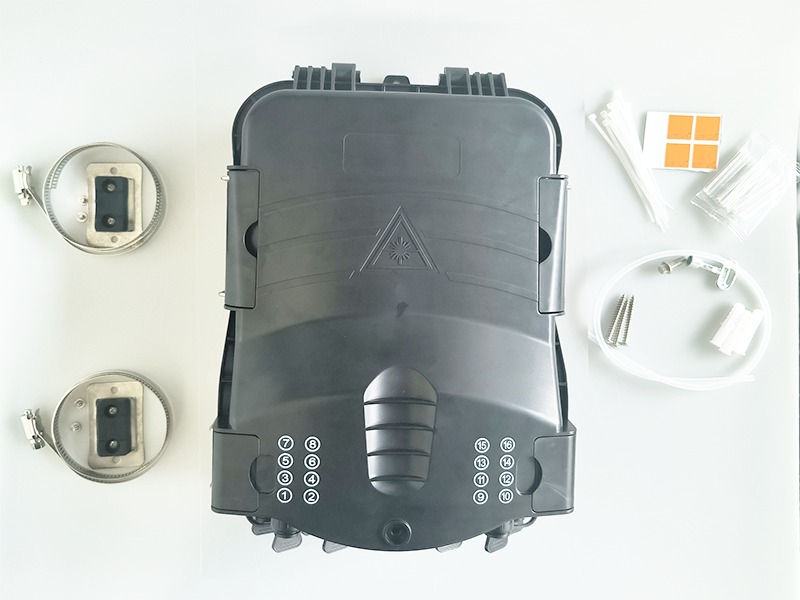

Contenuto della confezione e accessori

Fiber Access Terminal Package Contents including pole mount clamps, screws, and zip ties

Domande frequenti


Q Questa chiusura FAT è in grado di resistere ad ambienti esterni difficili?
A: Sì, assolutamente. È dotato di un Grado di protezione impermeabile IP-68 È realizzato con materiali ABS e PC+ABS resistenti, insieme a piastre e bulloni in acciaio inossidabile antiruggine. È specificamente progettato per applicazioni esterne affidabili, sia su palo che a parete.
Q Qual è la capacità massima di giunzione e divisione?
A: Questo terminale di accesso in fibra può contenere fino a 96 punti di giunzione Distribuito su 4 vassoi (24 fibre per vassoio). Per la suddivisione, può ospitare fino a 4 mini splitter PLC in acciaio (ad esempio quattro splitter 1:4, due splitter 1:8 o uno splitter 1:16).
Q Quali tipi di porte adattatrici sono disponibili per questo modello?
A: Offriamo configurazioni come la FAT-16SC, che supporta fino a 16 adattatori impermeabili SC, e la FAT-8SC+4DLC, che combina fino a 8 adattatori SC/APC e 4 adattatori impermeabili duplex LC/APC, fornendo soluzioni pre-terminate flessibili per le diverse esigenze di progetto.
Hot Tags :

FAT box a 16 porte pre-terminate

Terminale di accesso in fibra a metà percorso

Chiusura per giunzione fibra FTTX

Chiusura del giunto di caduta aerea IP68

Montaggio su palo per esterni con chiusura FAT

Chiusura FAT pre-connettorizzata
