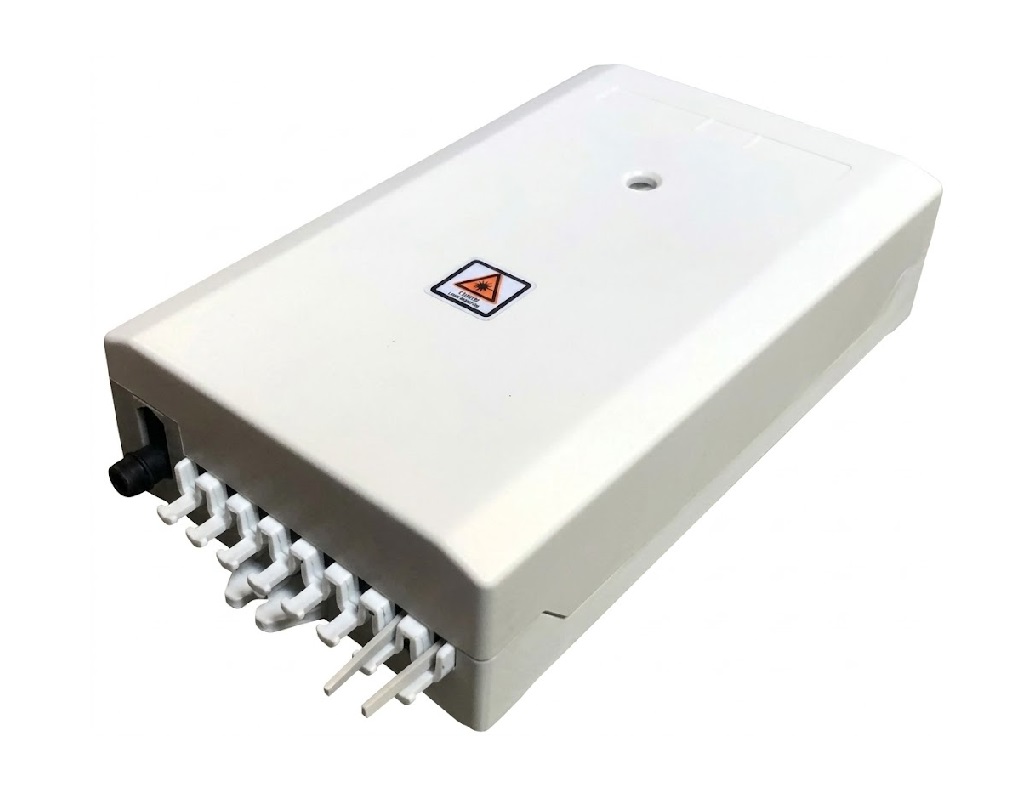

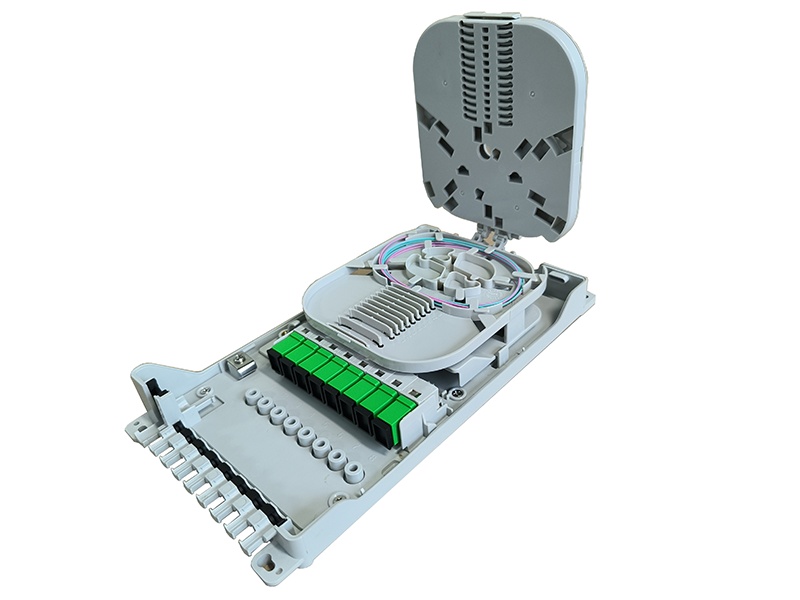

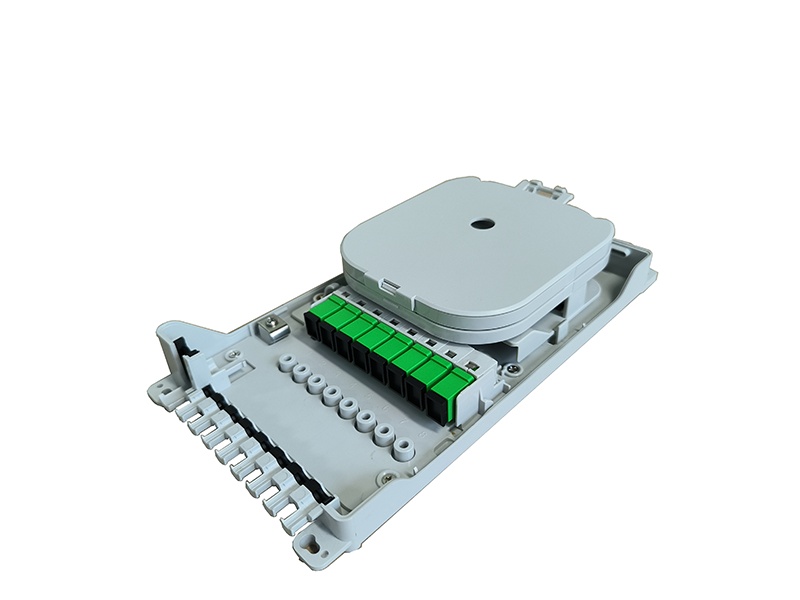

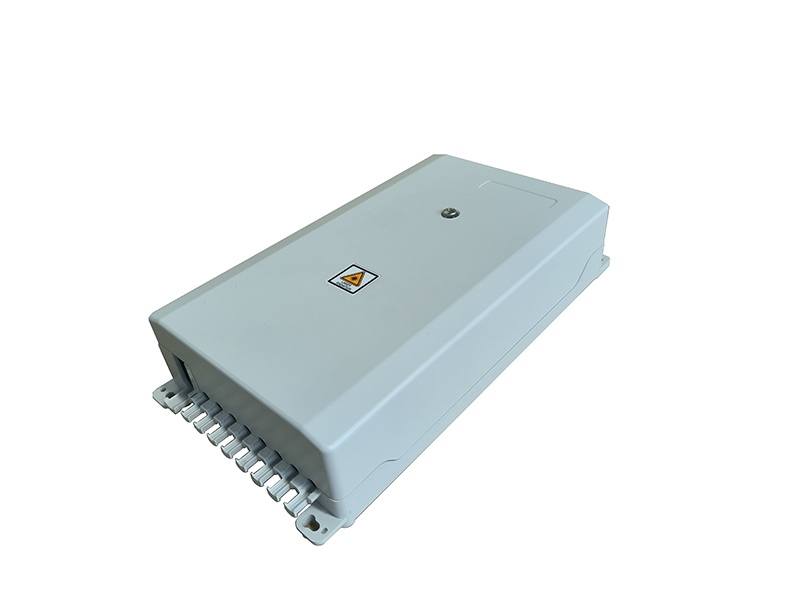

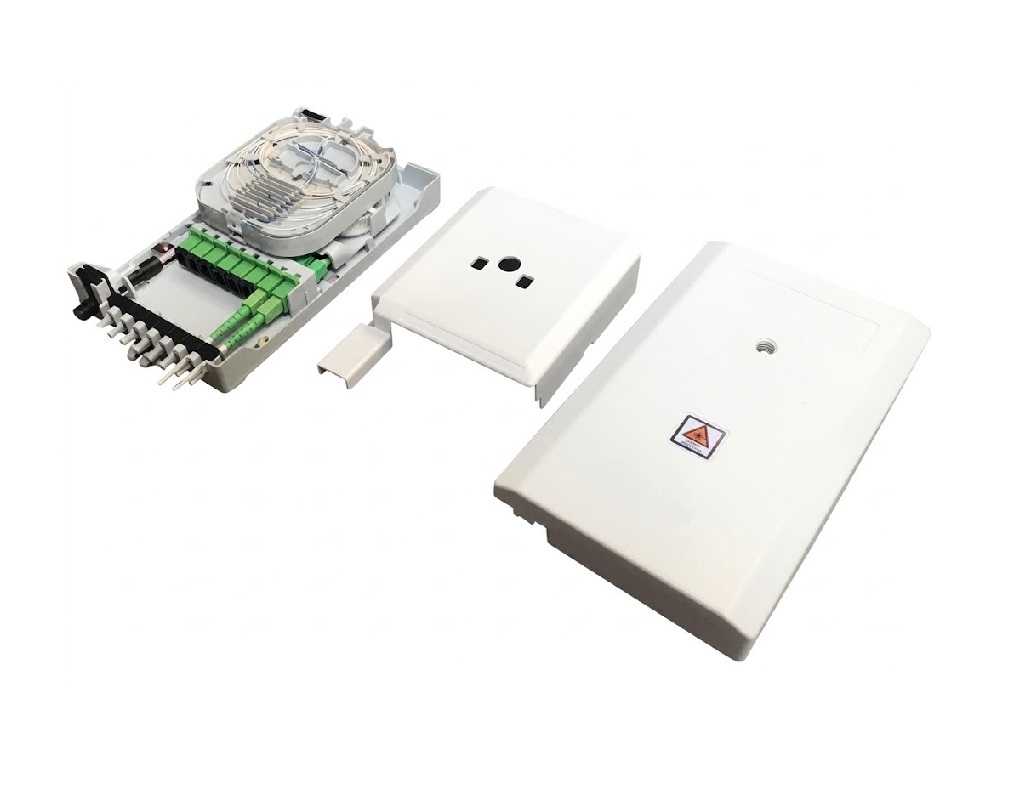

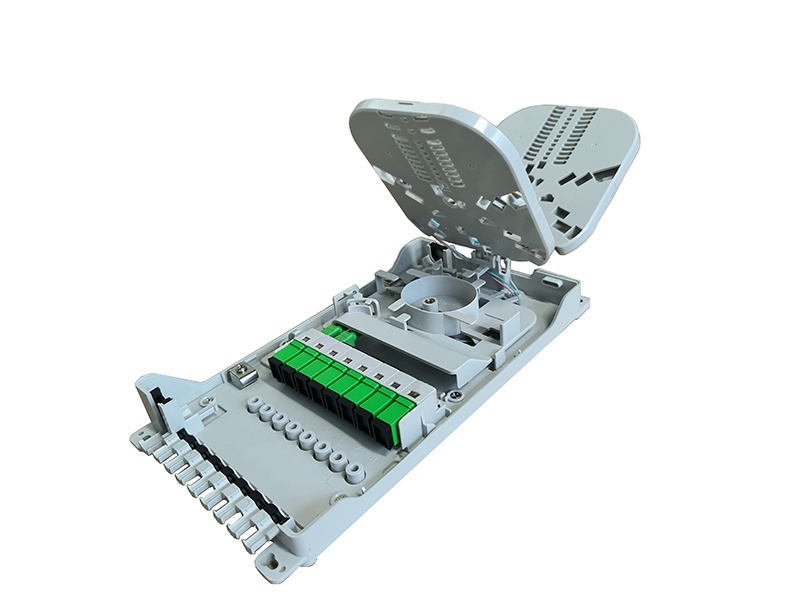

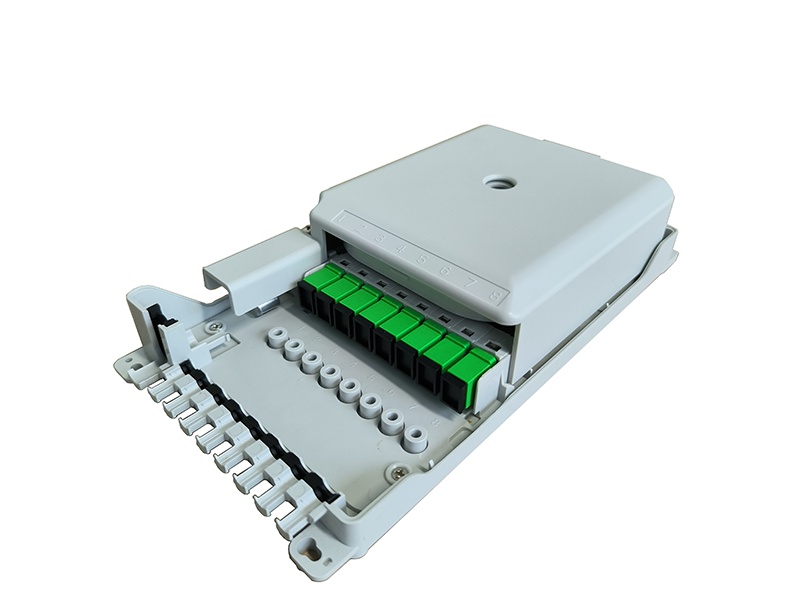

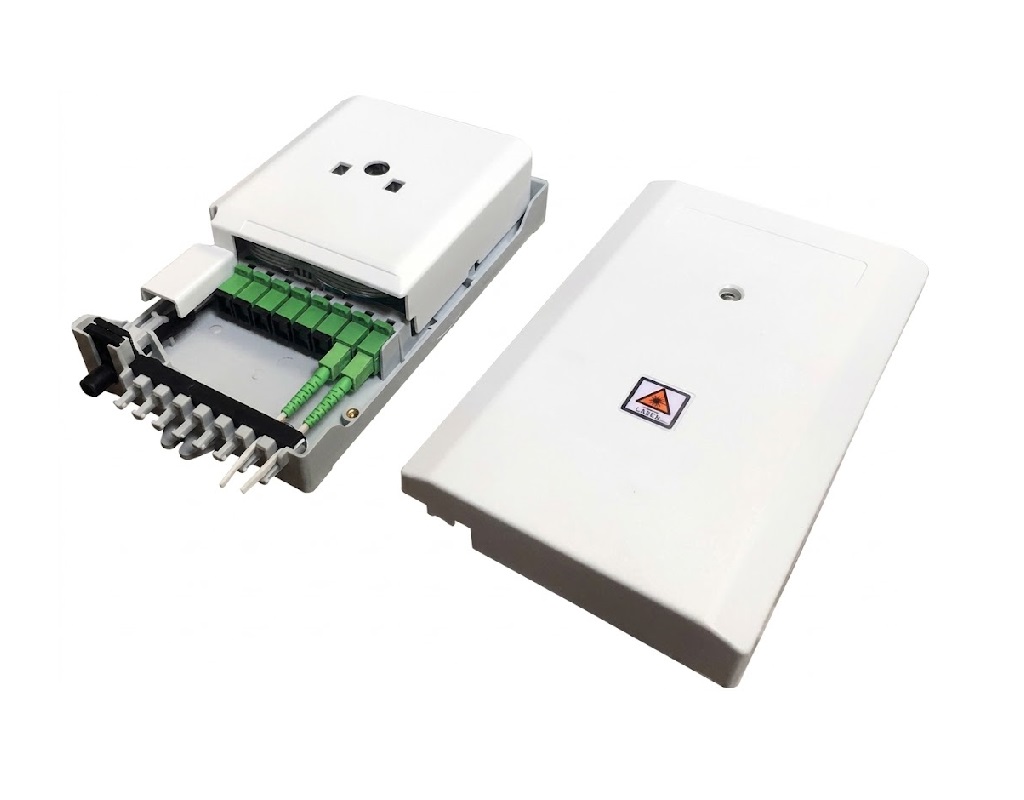

Scatola terminale di accesso alla fibra ottica (FAT) tutto in uno con vassoio di giunzione ribaltabile
Questa apparecchiatura funge da punto di terminazione per il cavo di alimentazione, collegandolo al cavo di derivazione nella rete di comunicazione FTTx. All'interno di questa scatola è possibile effettuare la giunzione, la suddivisione e la distribuzione delle fibre, garantendo al contempo una solida protezione e gestione per la realizzazione della rete FTTx.
La scatola di terminazione in fibra ottica a 8 conduttori (GF-8ZT-2) è un punto di terminazione progettato per collegare i cavi di alimentazione ai cavi di derivazione all'interno del sistema di rete di comunicazione FTTx. Questa apparecchiatura integra giunzione, suddivisione e distribuzione della fibra in un'unica unità, fornendo una protezione robusta e una gestione organizzata per l'infrastruttura di rete FTTx.
Progettata con una struttura completamente chiusa in materiale PC+ABS di alta qualità, la scatola è resistente all'umidità, all'acqua, alla polvere e all'invecchiamento. Con un grado di protezione IP54, è costruita per resistere ad ambienti difficili, risultando adatta sia per applicazioni interne che esterne, tramite installazione a parete o su palo.
Installazione a parete

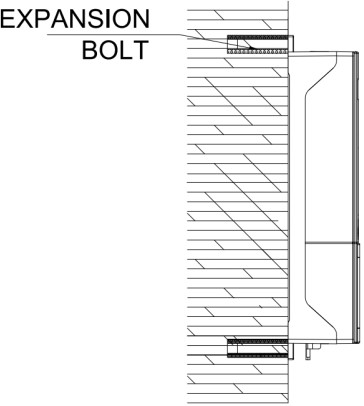

Praticare 2 fori sulla parete in base alle dimensioni indicate nella tabella 1, inserire i tasselli ad espansione Φ7,5*40, posizionare la scatola in modo che corrisponda ai fori e fissarla con i bulloni. (Figura 3)
Foto 3: Installazione a parete
1. Manuale utente*1
2. Borsa accessori * 1
| Modello | 8 CORE (GFS-8ZT-2) |
| Capacità di fibra | Massimo 8 fibre |
| Tipo di adattatore | Adattatore a cassetta SC / LC / PLC |
| Tipo di installazione | Montaggio a parete / su palo (per interni ed esterni) |
| Materiale | PC + ABS (resistente all'umidità, all'acqua e alla polvere) |
| Livello di protezione | Fino a IP54 |
| Dimensioni (A×B×C) | 235 x 126 x 52 mm |
| Prestazioni ottiche | Perdita di inserzione ≤ 0,3 dB; UPC RL ≥ 50 dB; APC RL ≥ 60 dB |
| Requisiti ambientali | Da -40°C a +85°C; Umidità ≤ 85% (+30°C) |

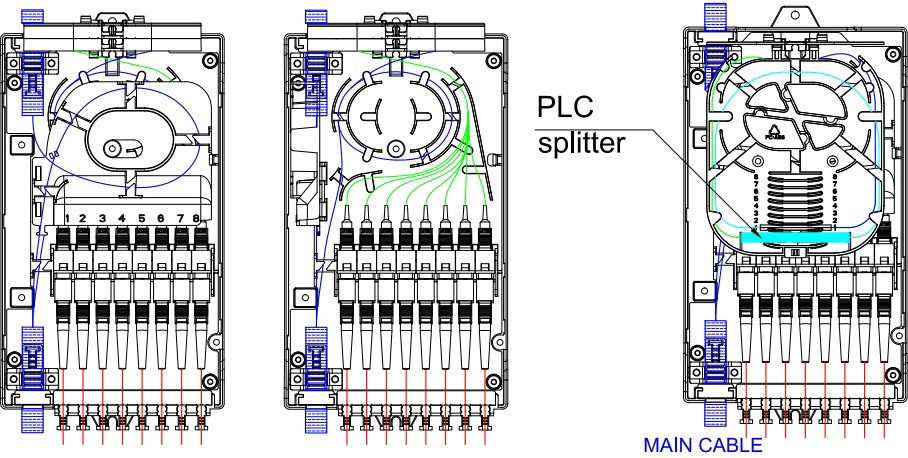

| Gestione dei cavi | Pannello di distribuzione ribaltabile; porta di espressione per cavo di alimentazione |
| Nome del prodotto | Codice d'ordine | Modello | Capacità massima | Dimensione (mm) | Applicazione |
|---|---|---|---|---|---|
| Scatola di terminazione per fibra ottica | KM-GFS-8ZT-2 | Scatola di terminazione core 8 | 8 core | 235 × 126 × 52 | Montaggio a parete / Montaggio su palo |
| Imballaggio standard | 1 set / Scatola piccola |
| Tipo di cartone | Cartone rinforzato per l'esportazione |
| Accessori inclusi | Manuale d'uso, sacchetto accessori (viti di espansione e attrezzi per giunzione) |
| Opzioni di montaggio | Montaggio a parete o su palo per interni/esterni |
