Pannello di permutazione MPO/MTP a LC ad altissima densità 1U/2U

Casa Libri 1. Soluzioni di connessione FO 1.5 Scatola di terminazione in fibra

Pannello di permutazione MPO/MTP a LC ad altissima densità 1U/2U

Pannello di permutazione MPO/MTP a LC ad altissima densità 1U/2U

Il pannello ad alta densità è specificamente progettato per ospitare cablaggi ad alta densità in data center di fascia alta e centrali di telecomunicazione. La profondità ridotta del pannello ad alta densità lo rende adatto a sistemi di rack in rame a bassa profondità o a ODF (Optical Design Framework) per telecomunicazioni.

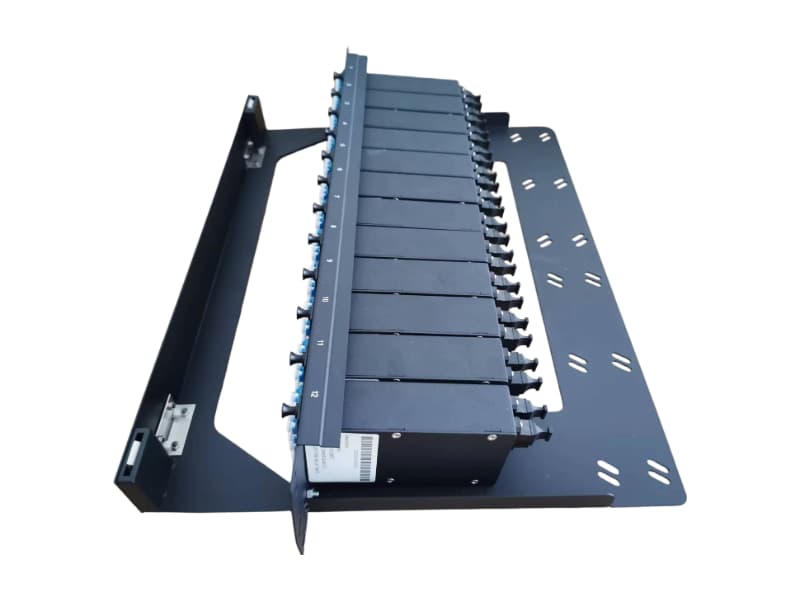

Il pannello MPO da 19'' 1U con 5 moduli e 120 porte e il pannello MPO da 2U con 12 moduli e 288 porte contengono moduli controllati e testati in fabbrica che possono essere installati al suo interno. L'assemblaggio MTP-LC offre prestazioni ottiche e affidabilità.

Inquiry now

Panoramica del pannello di permutazione MPO/MTP ad altissima densità

Caratteristiche principali

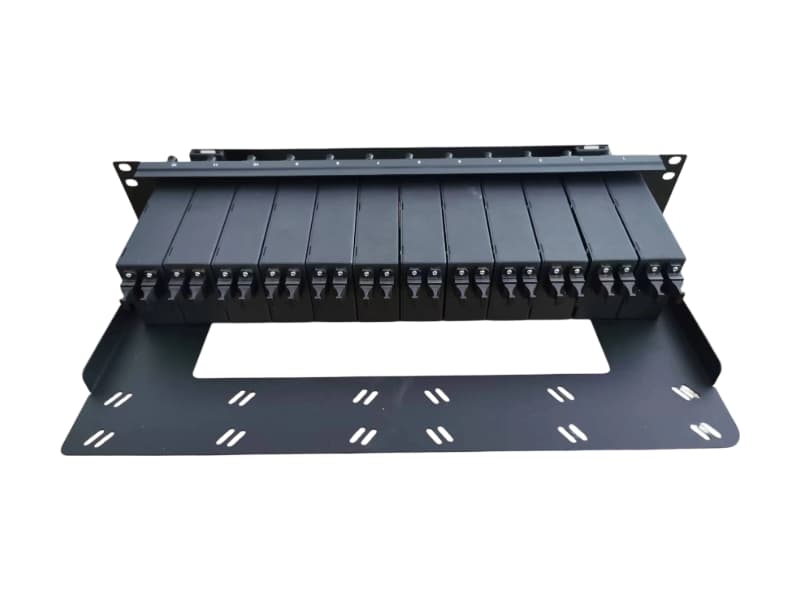

  • ■ Montaggio su rack da 19", il pannello e i moduli sono realizzati in lamiera d'acciaio laminata a freddo.
  • ■ Grazie al design modulare e alla maggiore densità, questo speciale mini modulo può ospitare fino a 24 porte per adattatori LC o 12 porte per adattatori SC e commutare la connessione in MTP/MPO.
  • ■ La capacità del pannello patch 1U raggiunge i 120F a pieno carico con 5 moduli. La capacità del pannello 2U raggiunge invece i 288F a pieno carico con 12 moduli, consentendo di risparmiare spazio nei grandi data center e di ridurre i costi complessivi.

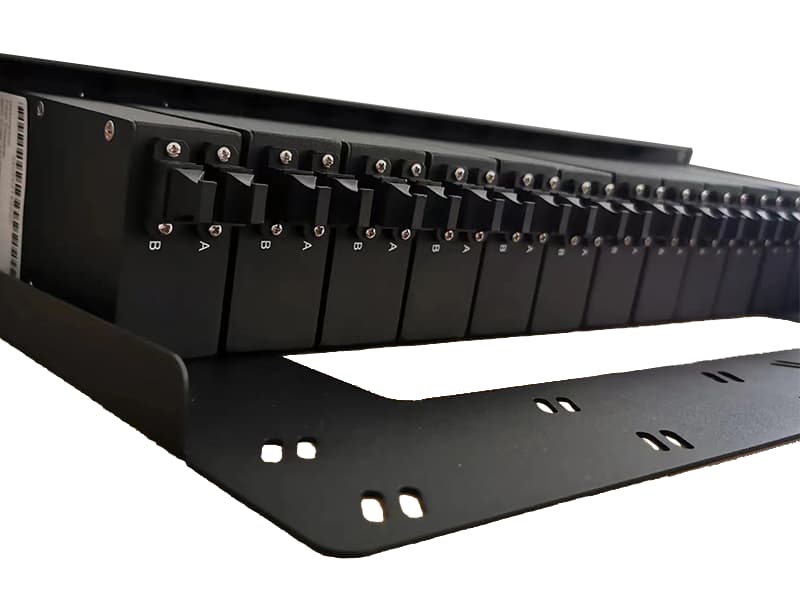

  • ■ Esclusivo design di installazione senza attrezzi per un montaggio e un'installazione facili e veloci.
  • ■ Modulo pre-terminato in fabbrica, plug and play in loco, non necessita di giunzione di fibre ottiche e cablaggio, con conseguente risparmio sui costi di manodopera.
  • ■ Questo sistema può anche supportare l'applicazione di ibridi optoelettronici per soddisfare i requisiti di distribuzione di reti ad alta e bassa corrente.

Applicazioni

  • ■ Applicazione di comunicazione dati
  • ■ Infrastruttura del data center
  • ■ Rete di archiviazione (SAN) - Fibre Channel
  • ■ Compatibile con i protocolli emergenti a 40 e 100 Gbps

Panoramica del pannello di permutazione MPO/MTP ad altissima densità

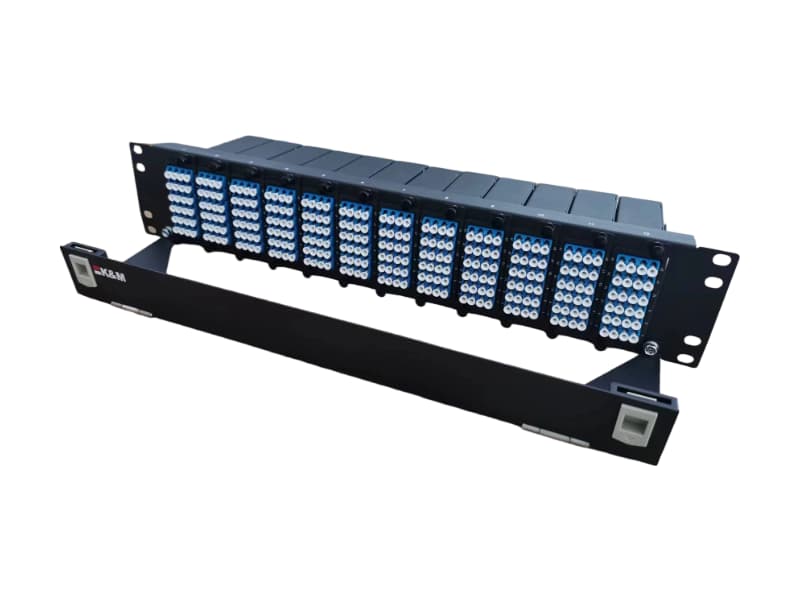

MPO/MTP Patch Panel View 1

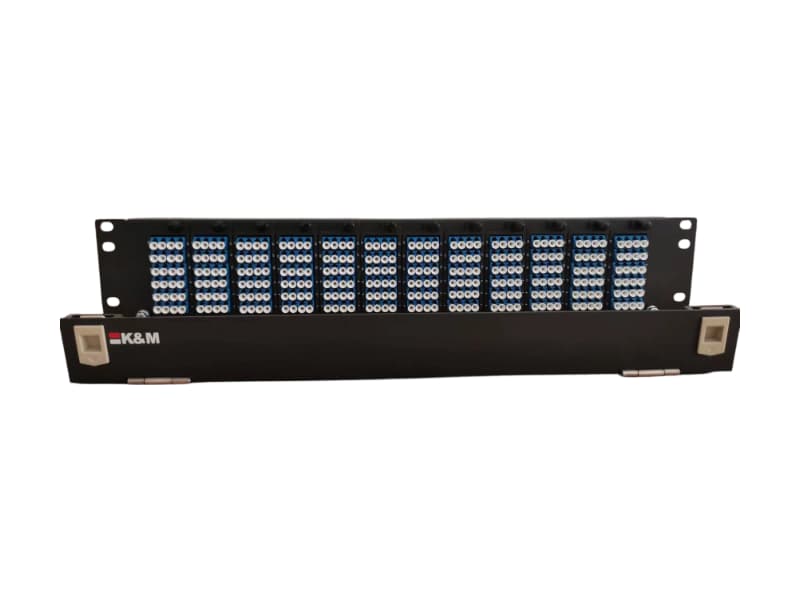

MPO/MTP Patch Panel View 2

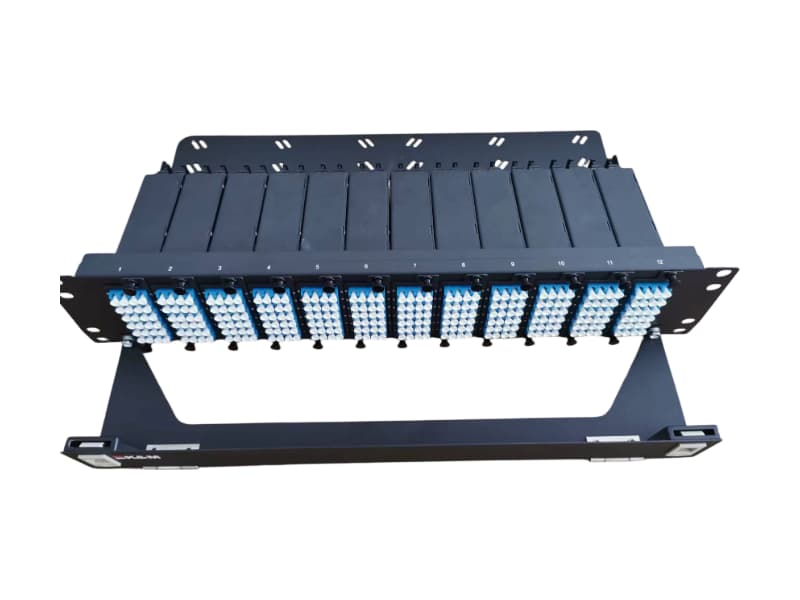

MPO/MTP Patch Panel View 3
MPO/MTP Patch Panel View 4
MPO/MTP Patch Panel View 5
MPO/MTP Patch Panel View 6
MPO/MTP Patch Panel View 7
MPO/MTP Patch Panel View 8

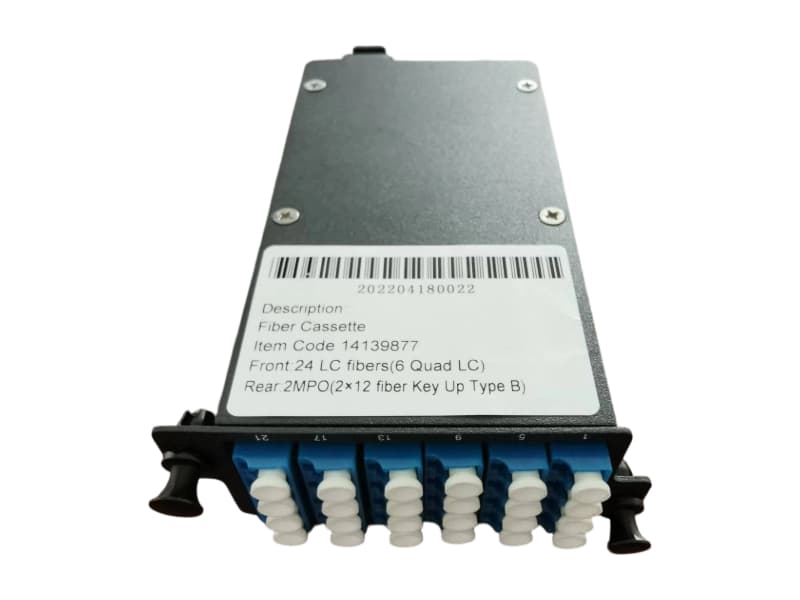

MPO/MTP Patch Panel View 9

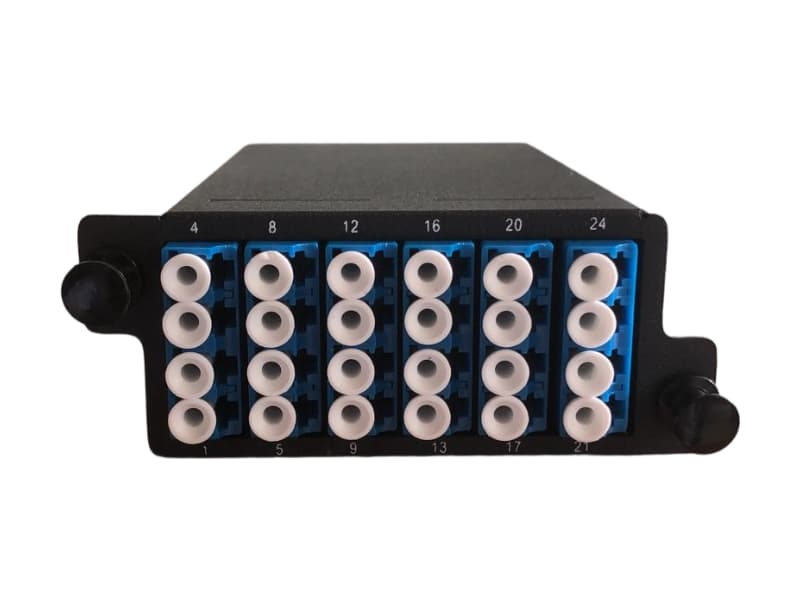

MPO/MTP Patch Panel View 10

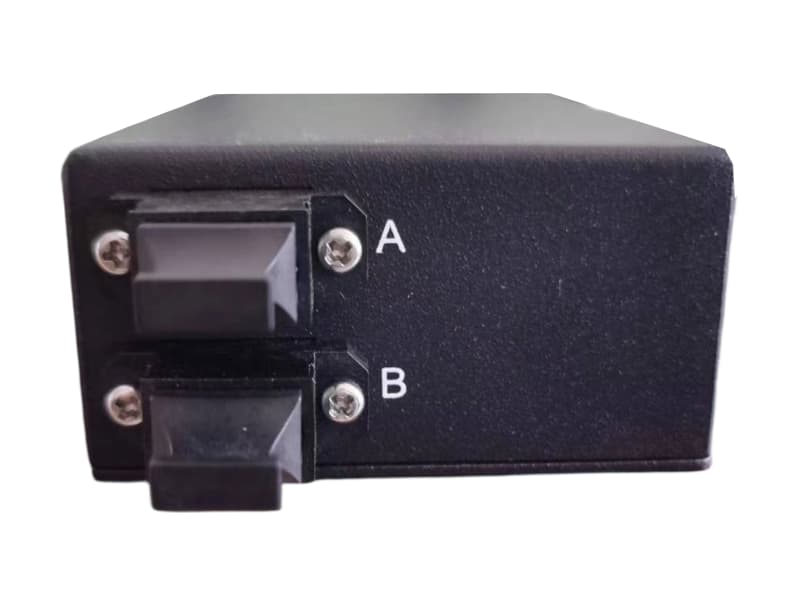

MPO/MTP Patch Panel View 11

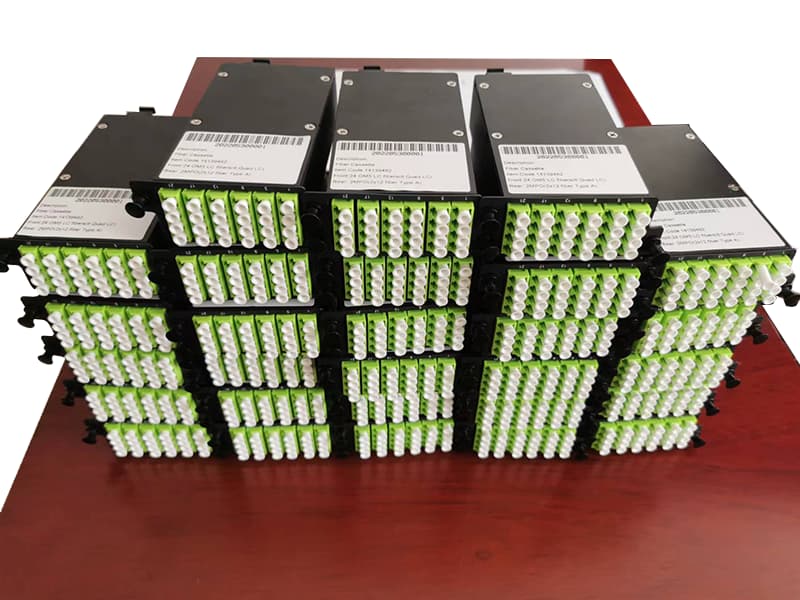

MPO/MTP Patch Panel View 12





Specifiche tecniche

Articolo1U2U
Dimensioni (L x P x A)483mm×335mm×1U483mm×335mm×2U
Temperatura di conservazione-20°C~+60°C
Temperatura di esercizio-20°C~+55°C
Umidità relativa≤85%(+30°C)
Pressione dell'aria70 kPa ~ 106 kPa

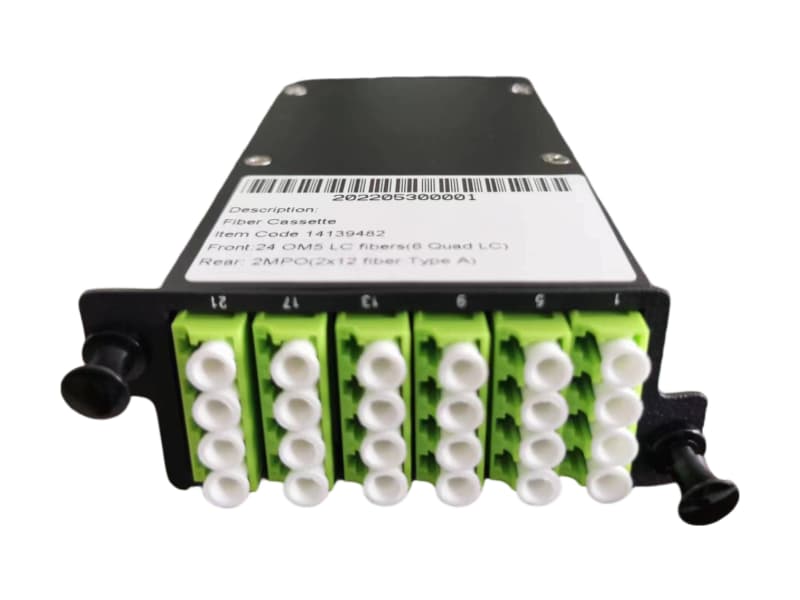

Parametri del modulo MPO/MTP-LC

MaterialeLamiera d'acciaio SPCC (laminata a freddo)
ColoreNero
Misurare88L*133P*34Amm
(anteriore) Tipo di adattatoreLC quadruplo (senza flangia) × 6 pezzi
(anteriore) Colore dell'adattatoreAcquamarina: OM3/OM4; Beige: OM1/OM2; Verde lime OM5, Blu: SM-UPC; Verde: SM-APC
Tipo di adattatore (posteriore)MPO/MTP (Flangia completa/Contrapposta)
(posteriore) Colore dell'adattatoreNero
Connettore ASM: LC-UPC, 0,9 mm o LC-APC, 0,9 mm, MM: LC-UPC, 0,9 mm
Connettore BSM: MPO/MTP (maschio)-APC, MM: MPO/MTP (maschio)-PC
Polarità del cavo patchTipo A
Peso0,22 kg

Prestazioni ottiche

Tipolunghezza d'ondaModulo IL Max
MTP-LC(MM)850 nm/1300 nm0,50 dB
MTP-LC(SM)1310 nm/1550 nm1,30 dB
MPO-LC(MM)850 nm/1300 nm0,75 dB
MPO-LC(SM)1310 nm/1550 nm1,50 dB


Schema di sequenza porta1-porta1

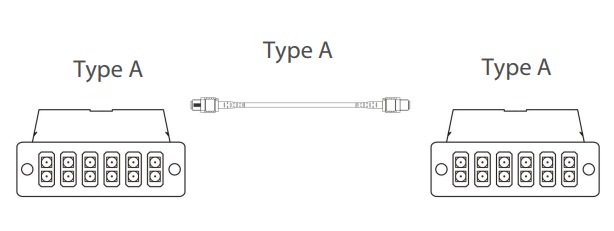

Soluzione 1

Cassetta 1: Tipo A
Cassetta 2: Tipo A
Cavo patch MPO: Tipo A





Numero della cassettaColoreNumero della cassettaColore
1Blu13Blu
2Arancia14Arancia
3Verde15Verde
4Marrone16Marrone
5Grigio17Grigio
6Bianco18Bianco
7Rosso19Rosso
8Nero20Nero
9Giallo21Giallo
10Viola22Viola
11Rosa23Rosa
12Sabato24Sabato

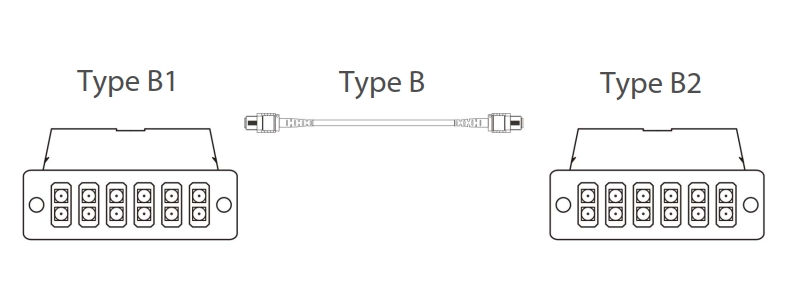

Soluzione 2

Cassetta 1: Tipo B
Cassetta 2: Tipo B
Cavo patch MPO: Tipo B





Numero della cassettaColoreNumero della cassettaColore
1Blu13Blu
2Arancia14Arancia
3Verde15Verde
4Marrone16Marrone
5Grigio17Grigio
6Bianco18Bianco
7Rosso19Rosso
8Nero20Nero
9Giallo21Giallo
10Viola22Viola
11Rosa23Rosa
12Sabato24Sabato

Informazioni per l'ordine (Pannello)

  Descrizione del prodotto:MPP2 - SP - B - 9005 - 2×12MTP/PC - LC/UPC - OM3 - 3MD - 2BP - 1U
X1- ModelloMPP2
X2- Materiali del corpoLamiera d'acciaio SPCC (laminata a freddo)
X3- Finitura della verniciaturaB: verniciatura a polvere con finitura opaca
X4- Colore della pitturaNero RAL 9005
X5- Quantità di cavi patch2×12: 2 pezzi da 12F; 1×24: 1 pezzo da 24F; 1×12: 1 pezzo da 12F
X6- Connettore AMPO/PC; MPO/APC; MTP/PC; MTP/APC
X7- Connettore BLC/UPC; LC/APC; SC/UPC; SC/APC
X8- Modalità fibraG657A1; OM1; OM2; OM3; OM4; OM5
 9- Quantità del modulo1 MD; 2MD; 3MD; 4MD; 5MD; 6MD; 7MD; 8MD; 9MD; 10 MD; 11MD; 12MD
 10- Quantità di deflettori0BP: senza deflettore; 1BP: con 1 deflettore; 2BP: con 2 deflettori; 3BP, 4BP, ecc.
 11- Altezza del pannello1U; 2U
 Nota: 1. MPP2-1U completamente equipaggiato con 5 moduli, MPP2-2U completamente equipaggiato con 12 moduli.
2. I deflettori vengono utilizzati laddove non sono installati moduli.
3. Telaio vuoto senza modulo Descrizione: MPP2-SP-B-9005-EM-1U/2U (1U e 2U sono opzionali)





Informazioni per l'ordine (Modulo)

 Descrizione del prodotto:MPM2 - SP - B - 9005 - 1×12MTP/PC - SC/UPC - OM3
1- ModelloMPM2
2- Materiali del corpoLamiera d'acciaio SPCC (laminata a freddo)
3- Finitura della verniciaturaB: verniciatura a polvere con finitura opaca
4- Colore della pitturaNero RAL 9005
5- Quantità di cavi patch2×12: 2 pezzi da 12F; 1×24: 1 pezzo da 24F
6- Connettore AMPO/PC; MPO/APC; MTP/PC; MTP/APC
7- Connettore BLC/UPC; LC/APC
8- Modalità fibraG657A1; OM1; OM2; OM3; OM4; OM5

Frequently Asked Questions


Q

 What is the difference between MPO and MTP? Are they compatible?

A: MPO (Multi-fiber Push-On) is a standardized multi-fiber connector format. MTP® is a branded, enhanced version of the MPO connector developed by US Conec, offering improved optical and mechanical performance. The two are physically compatible and interchangeable — an MTP connector can plug into an MPO adapter and vice versa. The interface is the same, though MTP features an elliptical guide pin design (vs. circular on standard MPO) and typically provides better insertion loss performance. In practice, the terms are often used synonymously in the industry
Q

How many fiber connections can this patch panel support?

A: The 1U version supports up to 144 fibers (or 120 LC ports depending on module configuration), while the 2U version supports up to 288 fibers. This is achieved through modular cassettes — each 1U unit accommodates up to 6 modules, and each 2U unit accommodates up to 12 modules. Compared to a standard 1U LC duplex panel (which holds only 24 duplex ports / 48 fibers), this represents a 3× to 6× density improvement.
Q

What is the modular cassette design? Can I mix different fiber types?

A: Yes, the panel features a fully modular design. Each cassette is a factory pre-terminated, plug-and-play module that breaks out an MPO/MTP trunk connection into individual LC ports. Cassettes are available in multiple fiber types — including OM3, OM4, OM5 multimode, and OS2 single-mode — with various polish options (UPC or APC). You can mix and match different cassette types within the same panel to support diverse network requirements in a single rack unit.
