GJS-SPM009 Chiusura per giunzioni in fibra a cupola, tipo meccanico

Casa Libri 1. Soluzioni di connessione FO

GJS-SPM009 Chiusura per giunzioni in fibra a cupola, tipo meccanico

GJS-SPM009 Chiusura per giunzioni in fibra a cupola, tipo meccanico

Name: GJS-SPM009 Chiusura per giunzioni in fibra a cupola, tipo meccanico
Availability: InStock

Progettata per prestazioni ottimali nelle reti PON, questa giunzione è la soluzione ideale per terminare e distribuire i cavi in fibra ottica a valle. Perfettamente adatta alle implementazioni FTTX, consente un accesso senza interruzioni ai terminali A/B, supporta la giunzione di singole fibre con un numero ridotto di cavi e garantisce un ancoraggio e un collegamento robusti per le derivazioni multifibra.

Inquiry now

Caratteristiche principali

■ Giunto di distribuzione in grado di alloggiare cavi di diversi tipi e diametri (6-9 mm per microcavi e 13-18 mm per cavi in canalina).
■ ATutti gli accessori necessari devono essere inclusi per i pali aereiSpazio per tubi non tagliati, tra i lati dovrebbe esserci spazio per tubi non tagliati
■Il tubo termoretraibile deve essere incluso con la quantità di giunzione 288 Capacità di instradare i nuclei delle fibre all'interno del giunto da una cassetta all'altra
■Modalità di installazione: montaggio aereo, montaggio interrato, montaggio a parete, montaggio su palo, montaggio in pozzetto;Componenti in plastica resistenti all'invecchiamento e sottogruppi in metallo resistenti alla corrosione.
■Il corpo è realizzato in plastica tecnica ad alta resistenza modificata, che offre elevata resistenza e resistenza alla corrosione, una maggiore durata e un'eccellente tenuta.
■Dispone di 9 porte per cavi in totale, 8 porte rotonde e 1 porta ovale per cavi da Φ7-26 mm, 2 fori grandi e 1 porta ovale possono utilizzare cavi Mid-span non tagliati.
■La struttura sovrapposta delle cassette di giunzione e del dispositivo di messa a terra isolante indipendente nella cupola rende la configurazione del numero di conduttori della fibra ottica, l'espansione e la messa a terra del cavo ottico flessibili, comode e sicure.
■Durata di servizio non inferiore a 20 anni
■Grado di protezione IP: IP68

Applicazioni

■ Reti PON: Applicabile alla terminazione dei cavi ottici di derivazione nelle reti di comunicazione ottica PON.
■ Accesso FTTX: utilizzato su reti FTTX per l'accesso terminale A/B dei cavi in fibra ottica.
■ Giunzione di fibre ottiche: adatta per la giunzione di fibre singole a bassa capacità.
■ Gestione dei cavi: ideale per il passaggio e il fissaggio di cavi di accesso multifibra.
■ Installazione versatile: supporta varie modalità di installazione, tra cui montaggio aereo, montaggio interrato (interramento diretto), montaggio a parete, montaggio su palo e montaggio in pozzetto.

Viste del prodotto e struttura interna

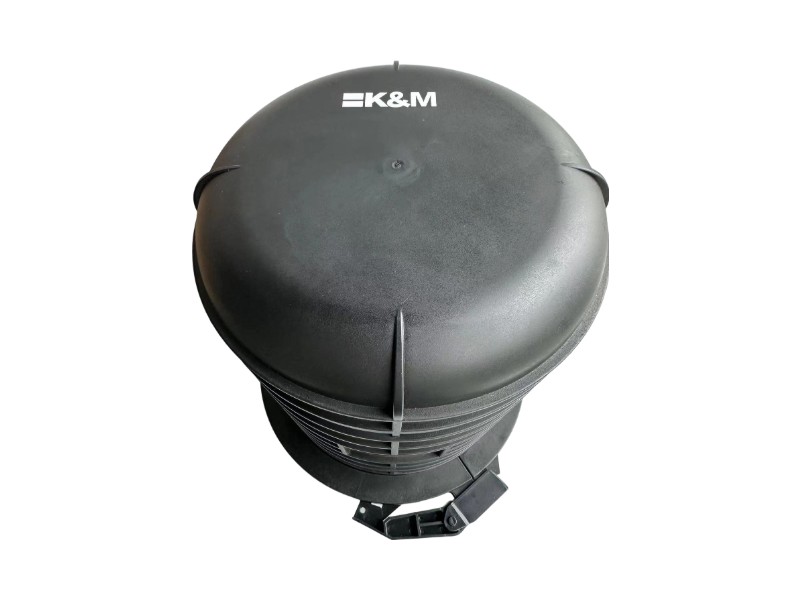

Exterior Top View of Dome Fiber Splice Closure

Vista dall'alto dell'esterno

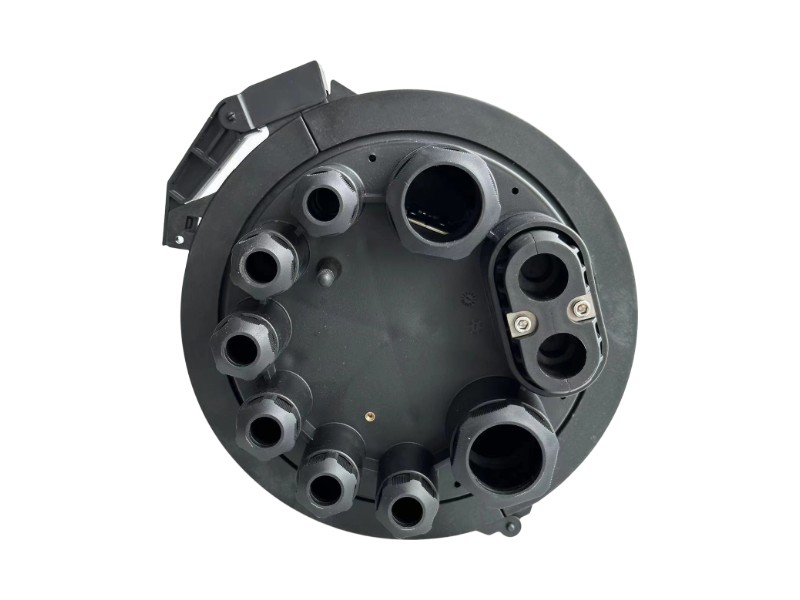

Vista esterna dal basso

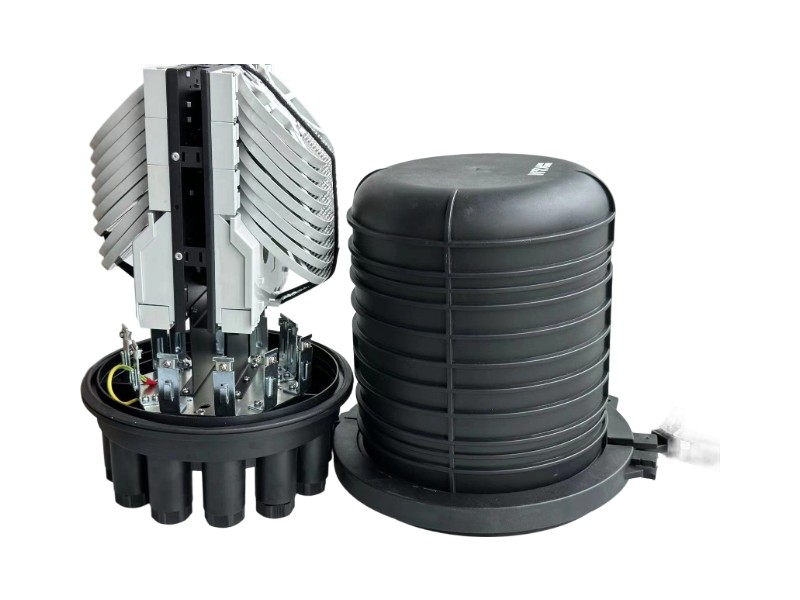

Disassembled View showing Internal Splice Trays

Vista della struttura interna

prestazione fisica

Controllo completo del raggio di curvatura	raggio di curvatura > 30 mm
Infiammabilità	GB5169.7 Esperimento A
Condizioni ambientali - Temperatura di esercizio	-40℃~+65 ℃
Condizioni ambientali - Umidità relativa	≤ 85% (+30℃)
Condizioni ambientali - Pressione atmosferica	70~106 kP
Condizioni ambientali - Temperatura di conservazione	-25℃~+60 ℃
Forza di espansione	Corrente continua inferiore a 15 kV, senza fenomeni di scarica o spuntoni.
Resistenza di isolamento	≥2×104MΩ
Forza di trazione	≥800N
Tenuta stagna	Gonfiare la chiusura, portando la pressione interna a 100 kPa, quindi immergere la chiusura in acqua per oltre 15 minuti, senza che si formino bolle o cali di pressione.
Forza d'impatto	Può sopportare 20 N·m dopo 3 impatti; non presenta crepe.

Struttura interna della chiusura di giunzione in linea della fibra ottica

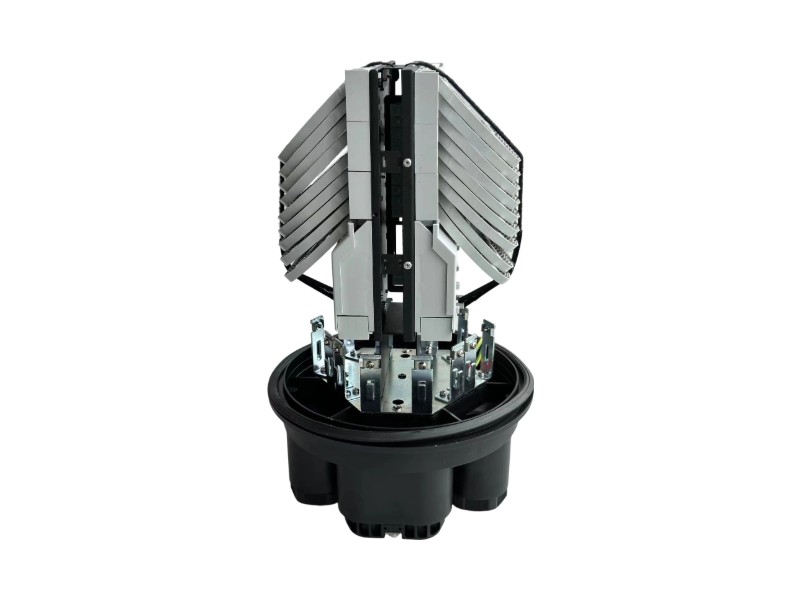

Vista interna 1

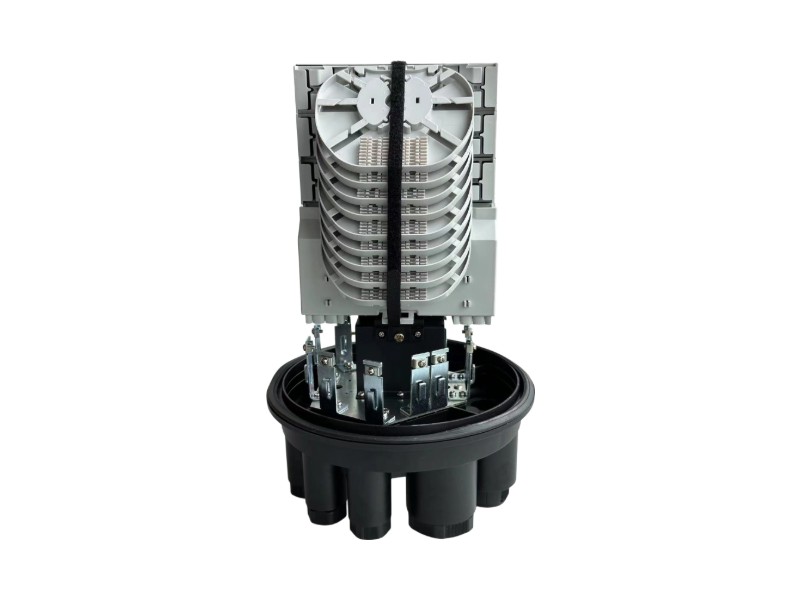

Vista interna 2

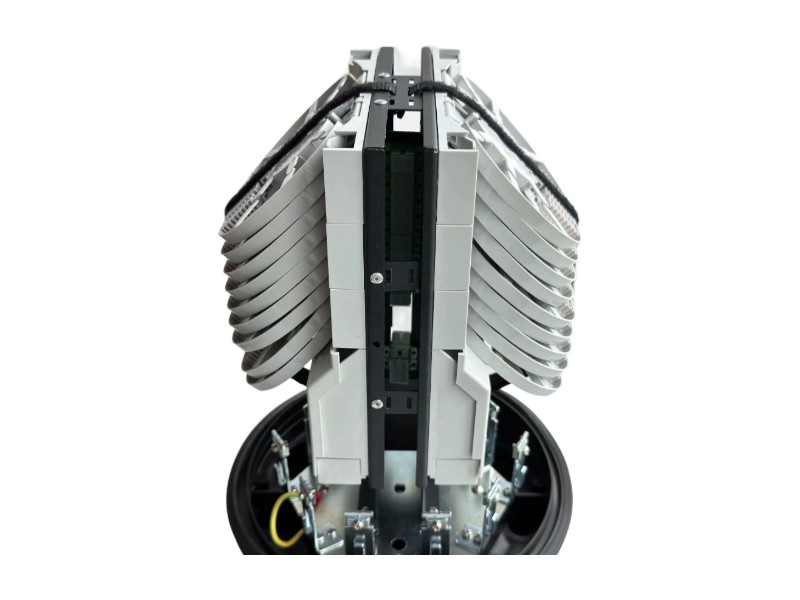

Vista interna 3

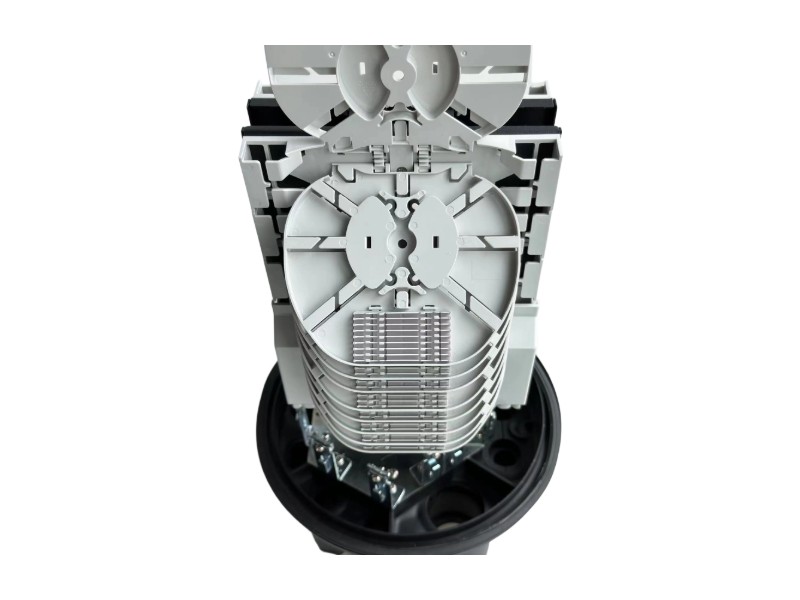

Vista interna 4

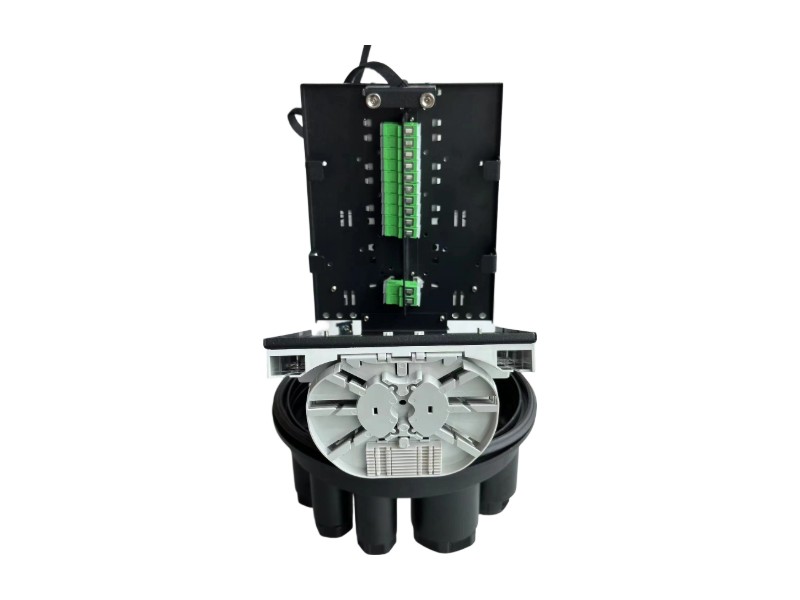

Vista interna 5

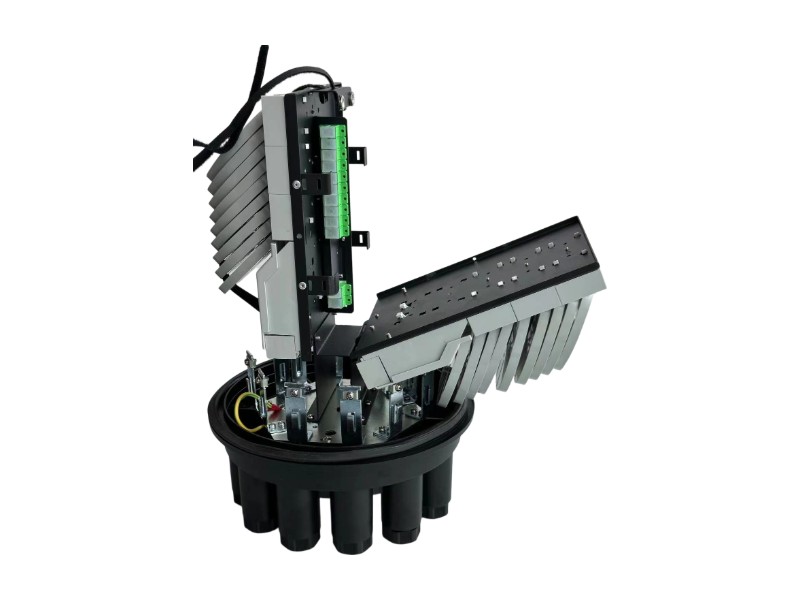

Vista interna 6

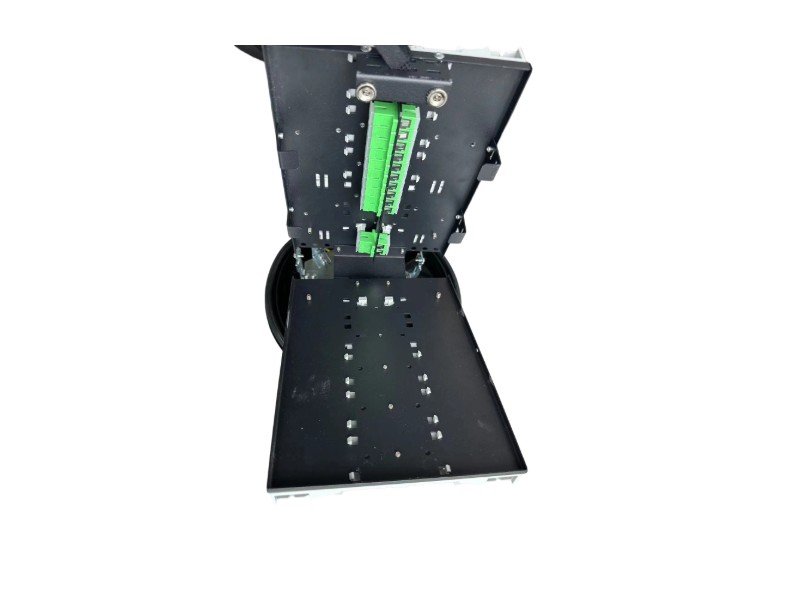

Vista dettagliata 7

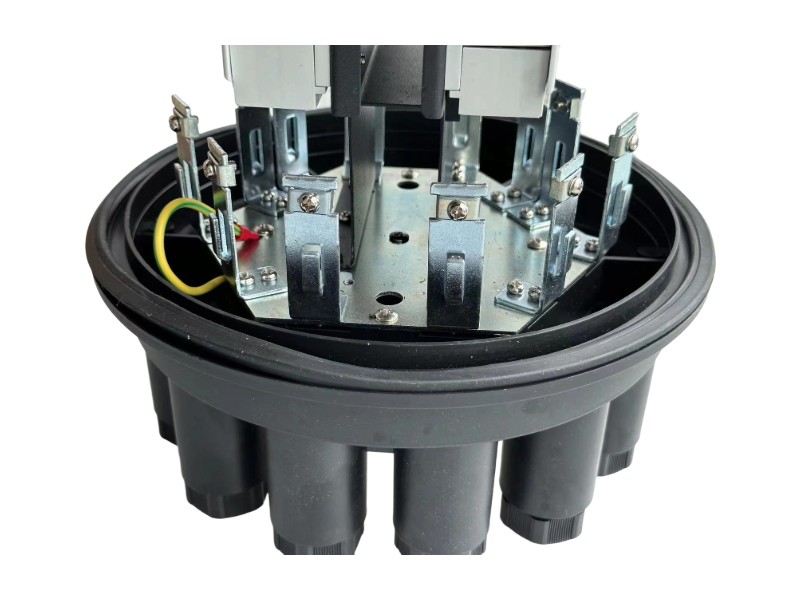

Vista dettagliata8

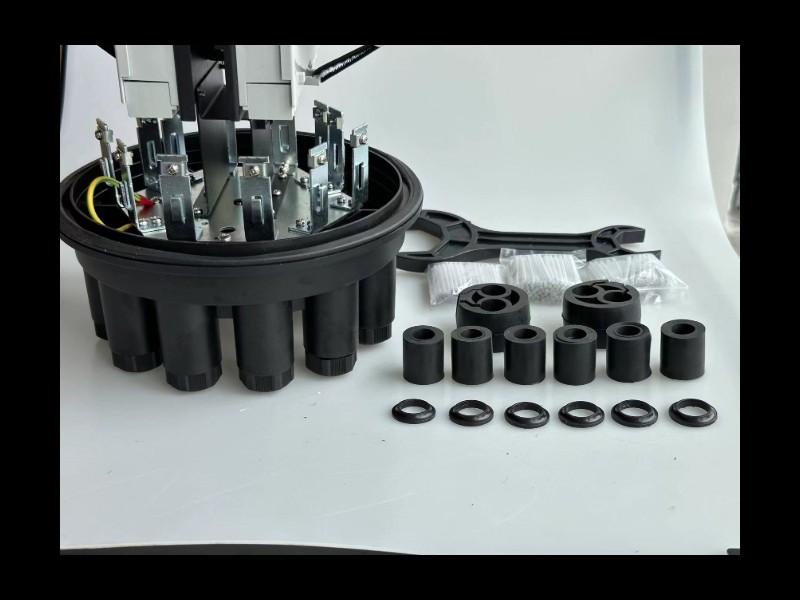

Vista dettagliata 9

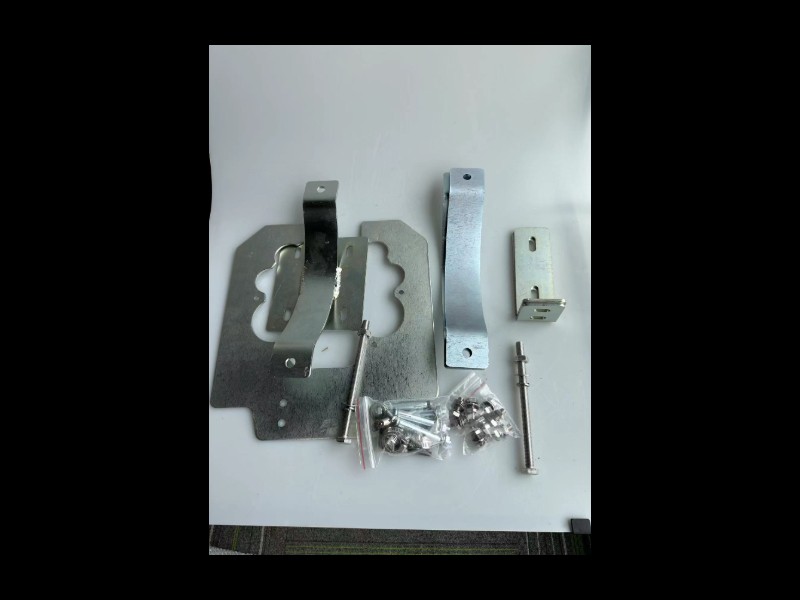

Vista dettagliata10

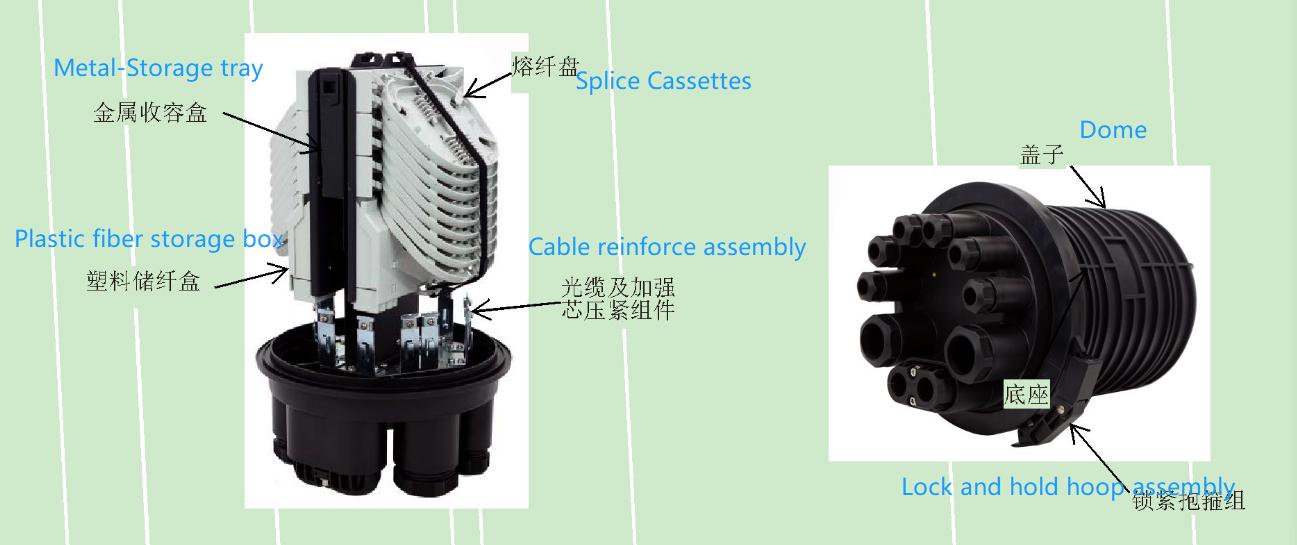

Schema strutturale della giunzione a cupola della fibra ottica

Informazioni sull'ordine

Modello di prodotto	GJS-SPM009-8	GJS-SPM009-24
Dimensione (mm)	Φ325×395	Φ325×395
Diametro del cavo (mm)	Φ7-Φ26	Φ7-Φ26
Capacità della cassetta di giunzione (nucleo)	8	24
Numero di cassette (pz)	36	18
Capacità di giunzione (nucleo)	288	432

Lista imballaggio

Nome dell'articolo	Quantità	Nome dell'articolo	Quantità
Chiusura a cupola	1 set	Guida all'installazione	1 pz
Chiave esagonale	1 set	Accessori da parete	1 pz
Tubo di protezione per giunzioni, 12 pezzi/sacchetto	In base alla capacità	Accessori montati su palo	1 pezzo (opzionale)
Morsetto per gola Φ13-Φ19	10 pezzi	Vite esagonale esterna M8×20 (con rondella piatta, rondella elastica, dado)	8 set
Morsetto per gola Φ19-Φ29	2 pezzi	Vite esagonale esterna M10×150 (passante per filo)	2 pezzi (opzionale)
Pressa per compresse Φ15	4 pezzi	Dado esagonale M10 + rondella elastica + rondella piatta	2 pezzi (opzionale)
blocco di pressatura a forma di 8	4 pezzi	Viti autofilettanti M5×16 + Cuscinetto a molla piatto	4 set
Guarnizione in gomma Φ27	6 pezzi	Vite di espansione metallica	4 set
Guarnizione in gomma Φ51-Φ17	2 pezzi	-	-
chiave di plastica	1 pz	-	-

Contenuto della confezione e accessori

Domande frequenti

Q Qual è la capacità massima di fibre del sistema di chiusura a cupola GJS-SPM009?

A:La chiusura a cupola GJS-SPM009 è progettata per reti ad alta densità e supporta una capacità di giunzione massima fino a 432 fibre. A seconda delle esigenze della rete, può essere configurata con 36 cassette (per 288 fibre) o 18 cassette (per 432 fibre), offrendo un'eccellente scalabilità per l'espansione della fibra ottica.

Q Questo contenitore per giunzioni in fibra ottica supporta cavi non tagliati a metà tratta?

A:Sì, dispone di un totale di 9 porte per cavi, di cui 8 rotonde e 1 ovale. La porta ovale è specificamente progettata per alloggiare cavi non tagliati a metà lunghezza con diametri compresi tra Φ7 mm e 26 mm, il che rende il passaggio continuo dei cavi estremamente flessibile e pratico senza la necessità di giuntare il cavo di alimentazione principale.

Q Quali ambienti sono adatti all'installazione di questa copertura a cupola?

A:Grazie al robusto grado di protezione IP68 e al corpo in plastica tecnica ad alta resistenza, garantisce prestazioni affidabili anche in condizioni esterne difficili. Supporta diverse modalità di installazione, tra cui montaggio aereo, a parete, su palo, interrato (interramento diretto) e in pozzetto.
