Armadio di alimentazione per telecomunicazioni a doppio scomparto per esterni

Casa Libri 3. Soluzioni per siti web

Armadio di alimentazione per telecomunicazioni a doppio scomparto per esterni

Armadio di alimentazione per telecomunicazioni a doppio scomparto per esterni

Il quadro elettrico integrato per esterni K&M è altamente integrato Armadio di alimentazione per telecomunicazioni con grado di protezione IP55, specificamente progettato per ambienti esterni ad alta capacità. Dotato di una robusta struttura di protezione esterna, questo armadio è progettato per fornire un ambiente operativo sicuro e controllato per un Sistema di alimentazione per stazione base da 15 kW e 24 kW.

Inquiry now

Panoramica del quadro elettrico per esterni

L'armadio di alimentazione All in One di K&M offre spazio per un massimo di due sotto-rack Nokia AirScale BBU (6U), apparecchiature utente (6U/15kW, 5U/24kW) e batterie VRLA o agli ioni di litio (16U).

Caratteristica chiave

  • ■ Una fila singola di armadi di subcontrazione superiori e inferiori, 11U di spazio utente.
  • ■ Installare l'apparecchiatura di comunicazione nell'armadio e installare una batteria al litio nell'armadio inferiore.
  • ■ Capacità di dissipazione del calore del condizionatore: 500 W CC
  • ■ Soluzione modulare e flessibile "tutto in uno"
  • ■ Diverse opzioni di nucleo di potenza: 24 / 15 kW
  • ■ Raddrizzatori ad alta efficienza da 3 kW
  • ■ Diverse opzioni di batteria: agli ioni di litio / al piombo (VRLA)
  • ■ Diverse opzioni di raffreddamento: ventola+filtro e climatizzatore CC: ventola+filtro e ventola+filtro
  • ■ Accesso frontale per una progettazione ottimale del layout
  • ■ Protezione (IP55) sia per l'apparecchiatura che per il vano batteria.

Applicazione

  • ■ Luoghi all'aperto ad alta capienza
  • ■ aree urbane critiche
  • ■ Stadi / luoghi per eventi di massa

Dettagli tecnici

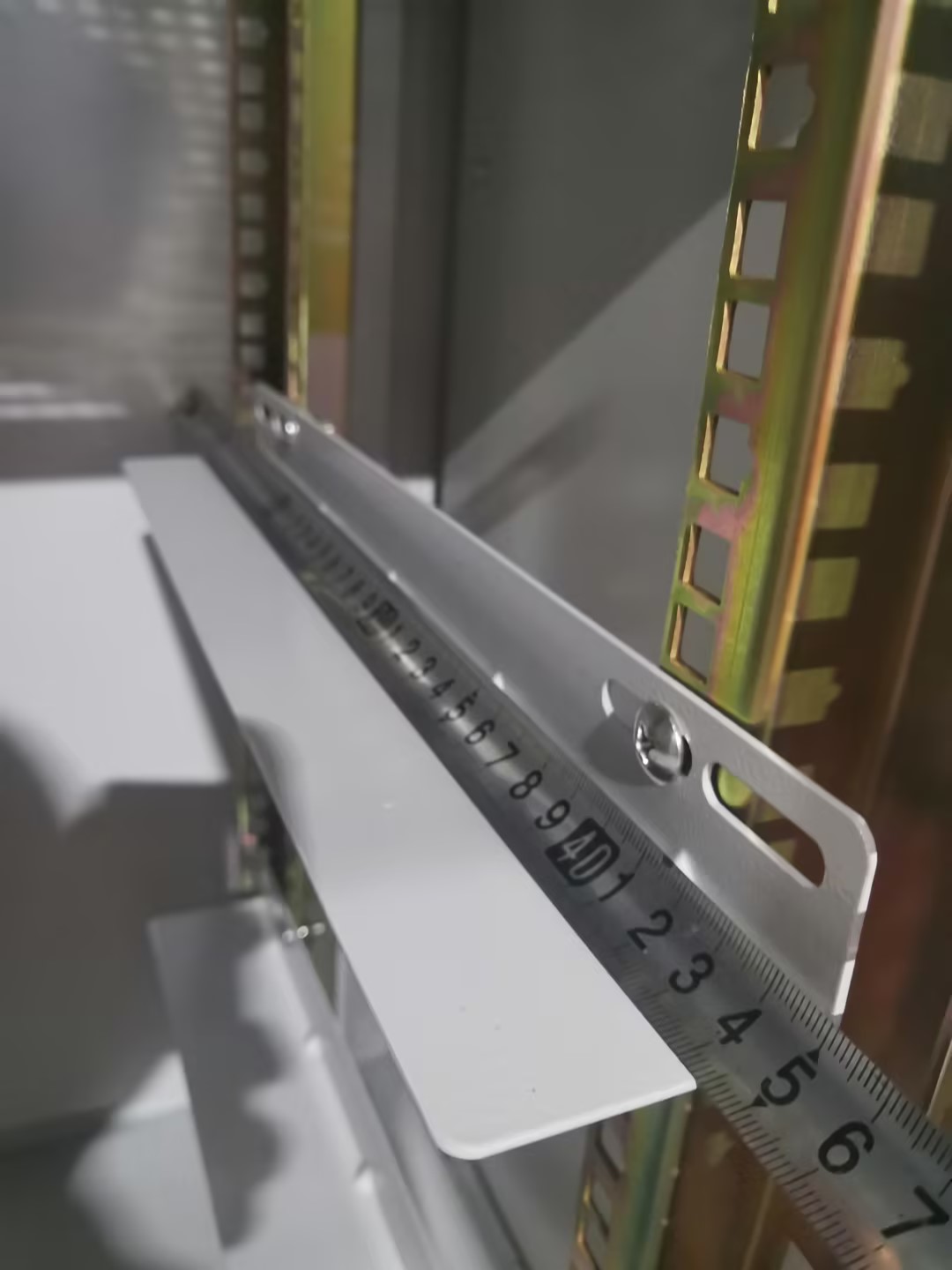

Cabinet Internal Detail 1
DETTAGLIO DELLA STRUTTURA INTERNA
Cabinet Internal Detail 2

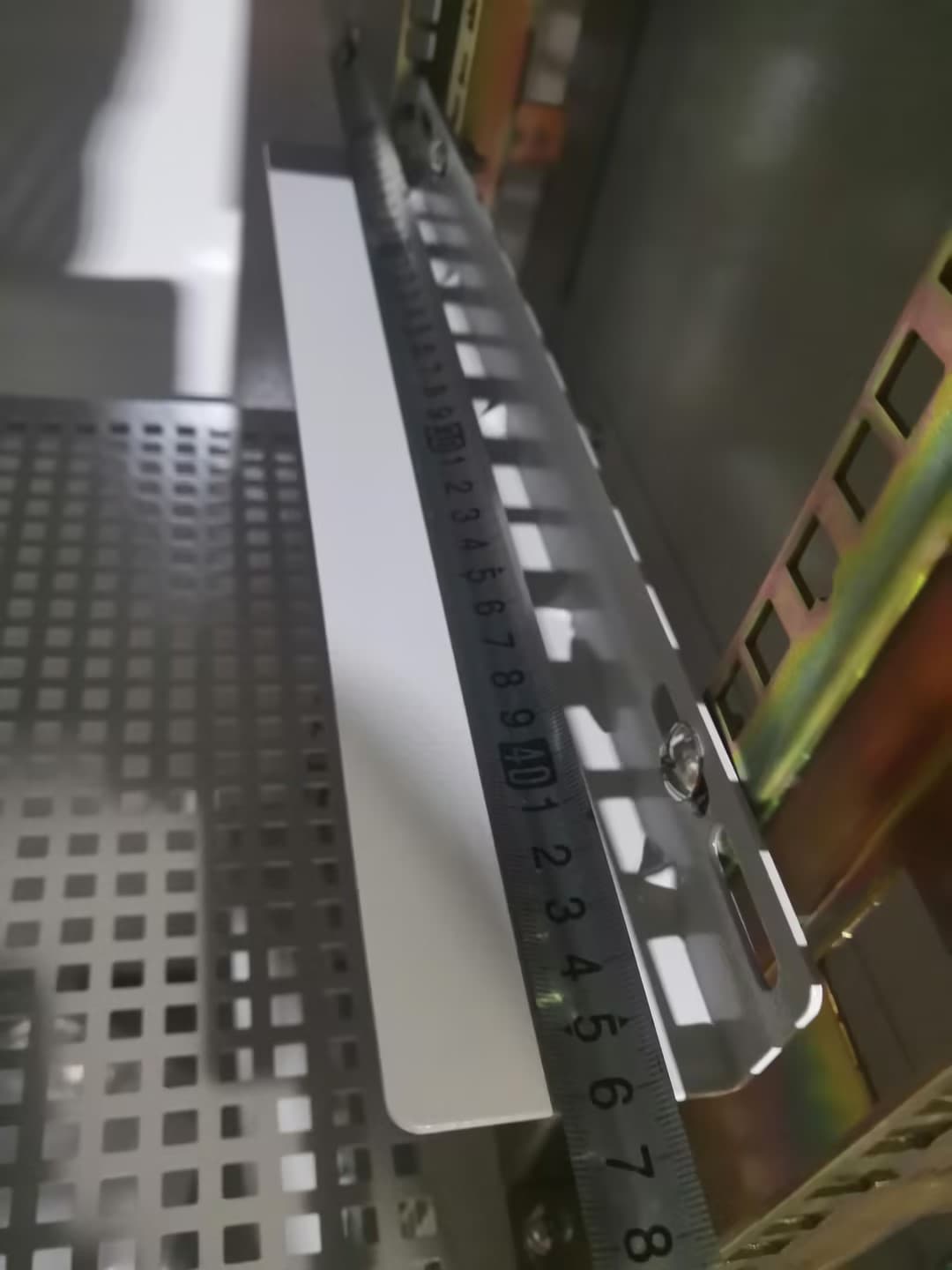

MISURAZIONE DELLA GUIDA DI MONTAGGIO

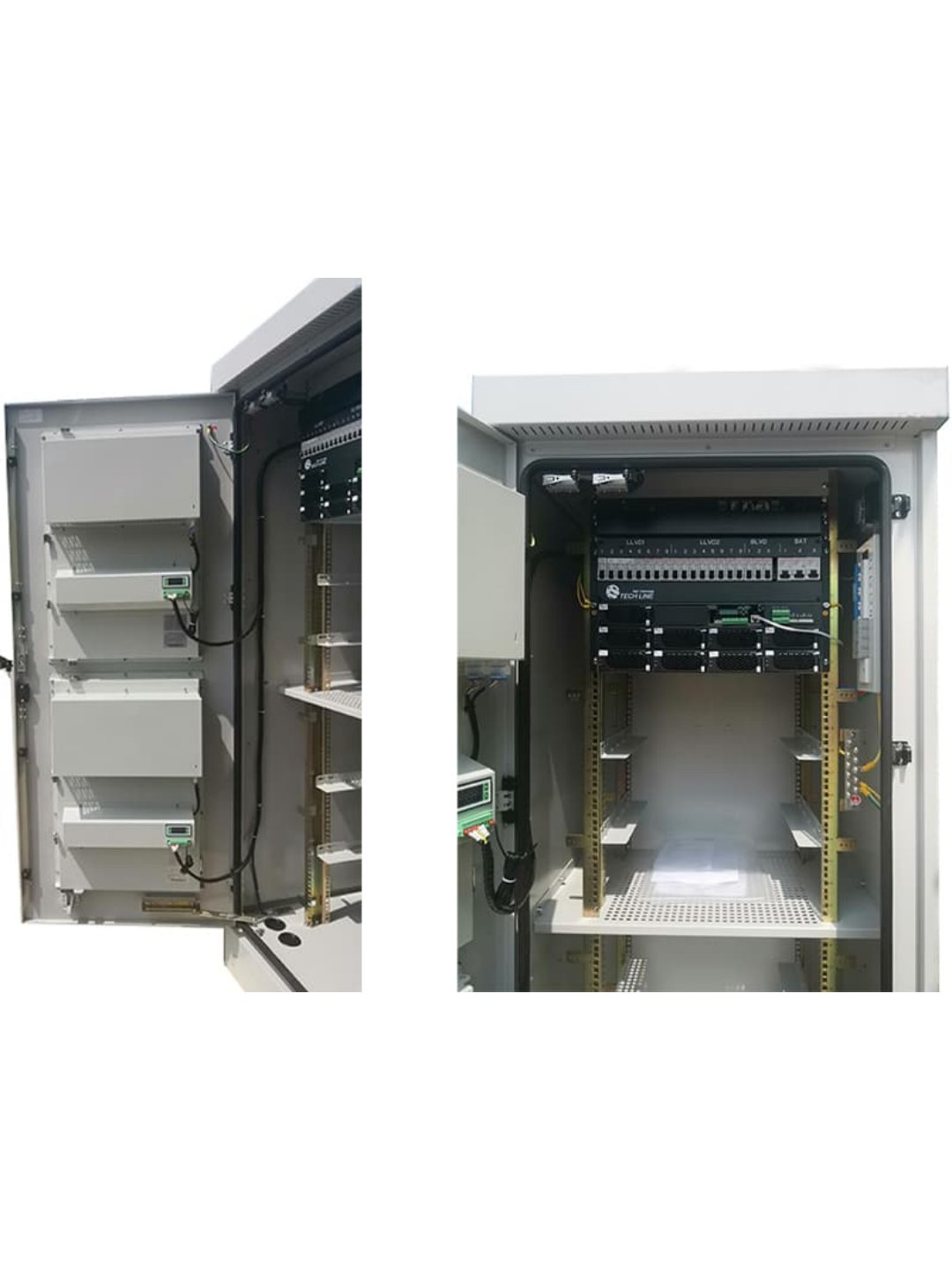

Cabinet Internal Detail 3
VISTA DELL'INSTALLAZIONE DEL RACK

Progetto definitivo del quadro elettrico

Opzione I: Ventilatore+Filtro e climatizzatore a corrente continua

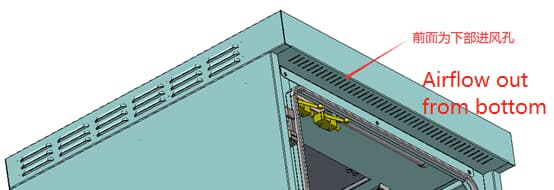

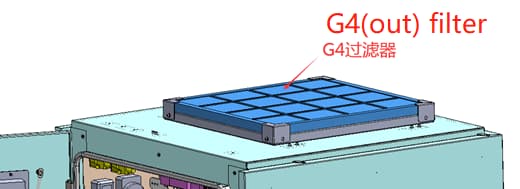

1. Il coperchio superiore ha una struttura facile da smontare, la parte anteriore inferiore, entrambi i lati e la parte posteriore della finestra a persiana di scarico, aprire lo sportello e svitare le viti nella parte anteriore del coperchio superiore per rimuovere il coperchio superiore.

Top Cover Disassemble 1

Top Cover Disassemble 2

Top Cover Disassemble 3

Top Cover Disassemble 4

2. L'apertura dello sportello del sistema di filtraggio della ventola non pregiudica il normale collegamento e scollegamento delle apparecchiature.

Fan Filter System Door

3. Lo spazio interno del mobile è il seguente:

Cabinet Internal Space

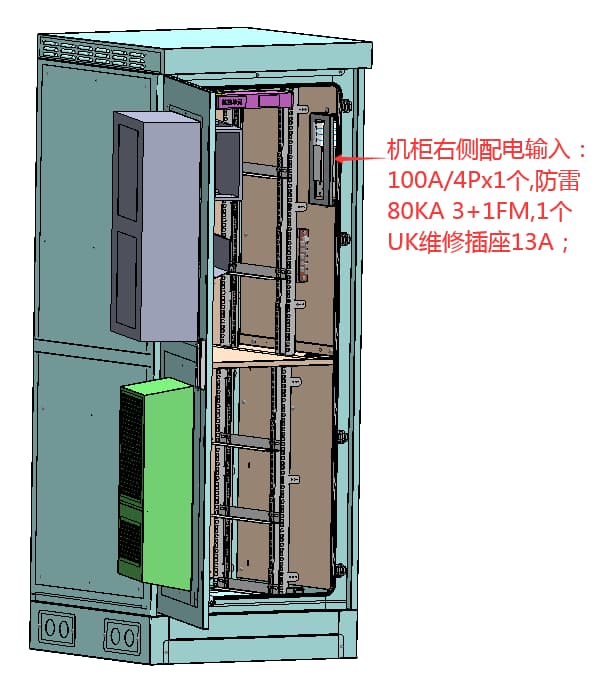

4. La distribuzione dell'alimentazione CA in ingresso si trova sul lato destro della parte superiore del mobile.

Cabinet right-side power distribution input:  100A/4P x 1 pc, surge protection  80KA 3+1FM, 1 pc  13A UK maintenance socket;

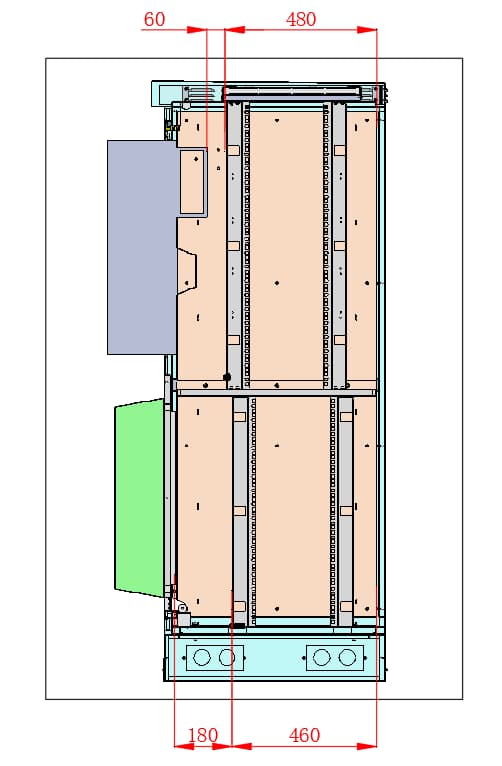

5. Le dimensioni interne della colonna sono le seguenti:

Column Dimensions

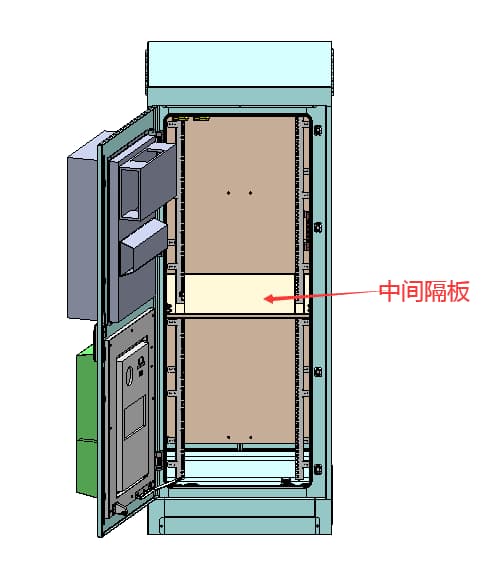

6. La piastra centrale è la seguente:

Middle partition

7. Foro di ingresso del cavo nella parte inferiore del mobile 4*¢60.

Cable Entry Holes

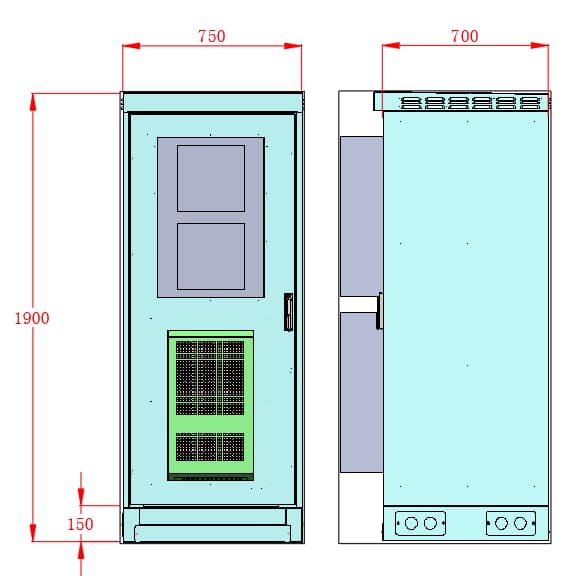

8. Dimensioni del mobile.

Cabinet Overall Dimensions

Opzione II: Ventilatore+Filtro e Ventilatore+Filtro

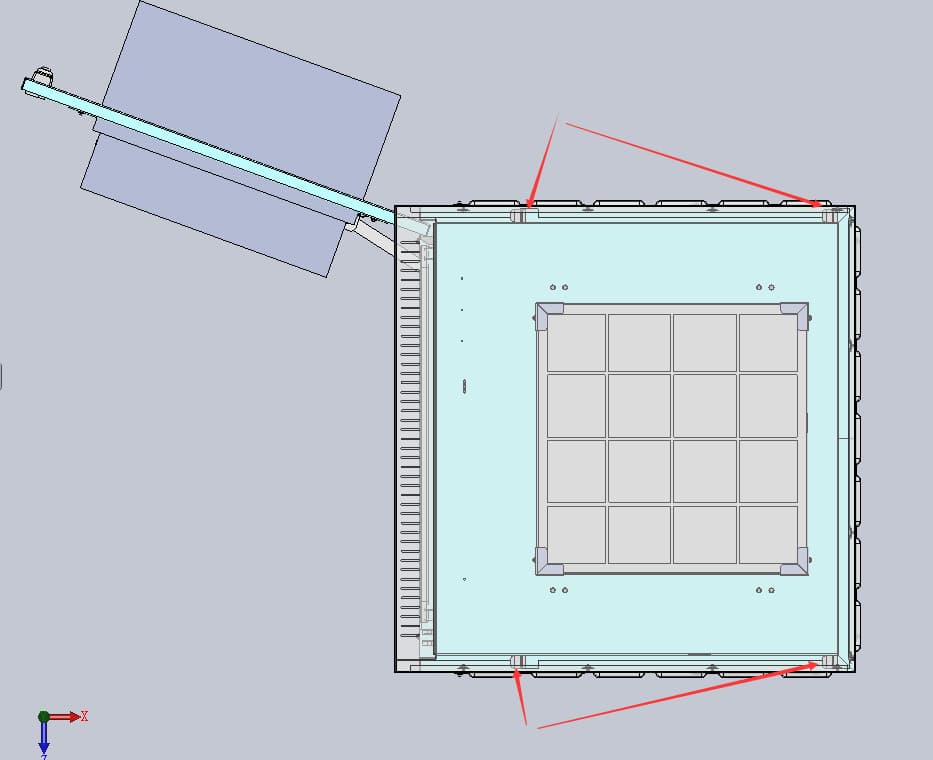

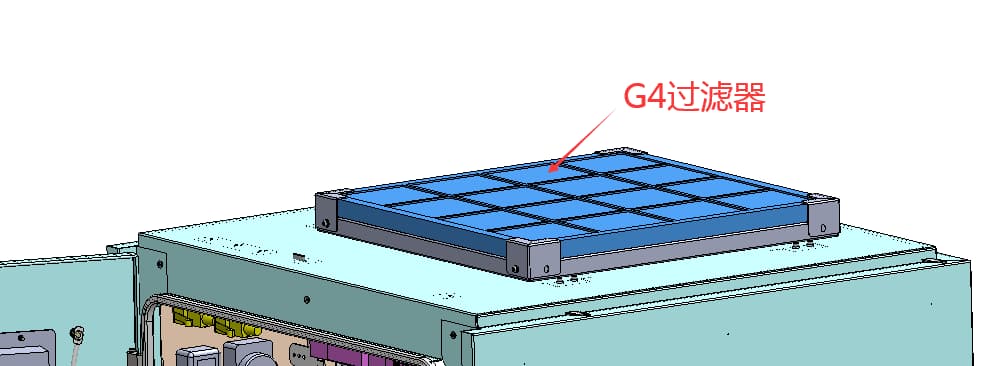

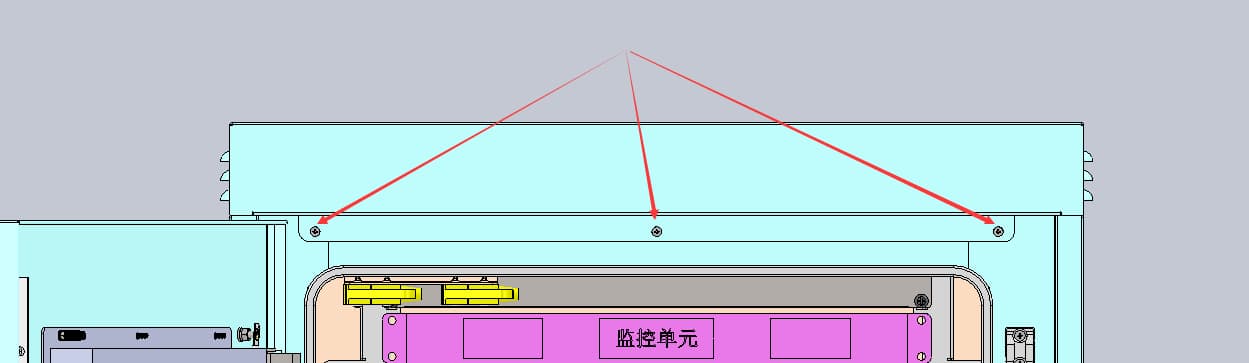

1. Il coperchio superiore ha una struttura facile da smontare, la parte anteriore inferiore, entrambi i lati e la parte posteriore della finestra a persiana di scarico, aprire lo sportello e svitare le viti nella parte anteriore del coperchio superiore per rimuovere il coperchio superiore.


Top Cover Alternative 1


Top Cover Alternative 2

Top Cover Alternative 3

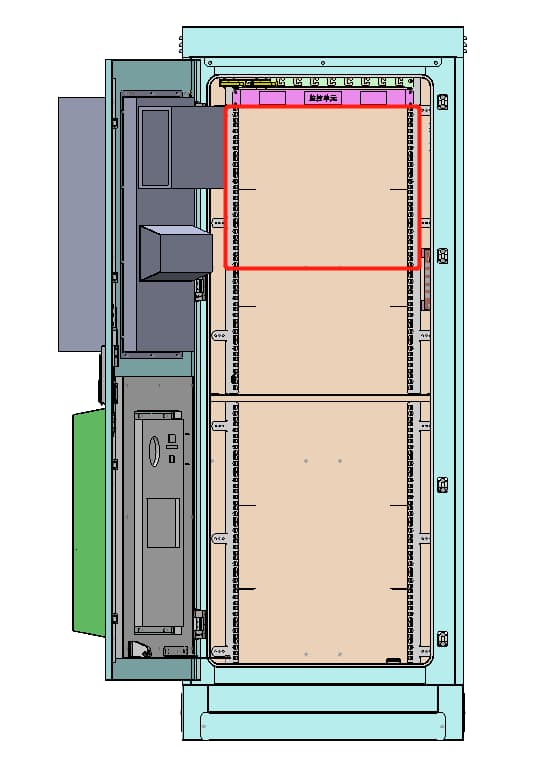

2. L'apertura dello sportello del sistema di filtraggio della ventola non pregiudica il normale collegamento e scollegamento delle apparecchiature.

Fan Filter Alternative

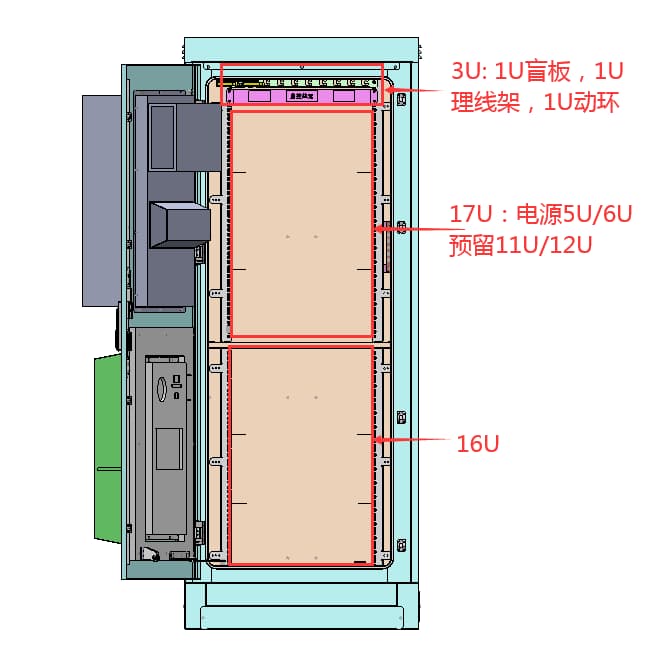

3. Gli spazi interni sono i seguenti:

Technical diagram text for server rack layout specifying 3U (1U blank panel, 1U cable manager, 1U monitoring unit), 17U (5U/6U power supply, 11U/12U reserved), and 16U sections.

4. La distribuzione dell'alimentazione CA in ingresso si trova sul lato destro della parte superiore del mobile.

Technical specifications for cabinet right-side power distribution input, including a 100A/4P breaker, an 80KA 3+1FM surge protective device, and a 13A UK maintenance socket.

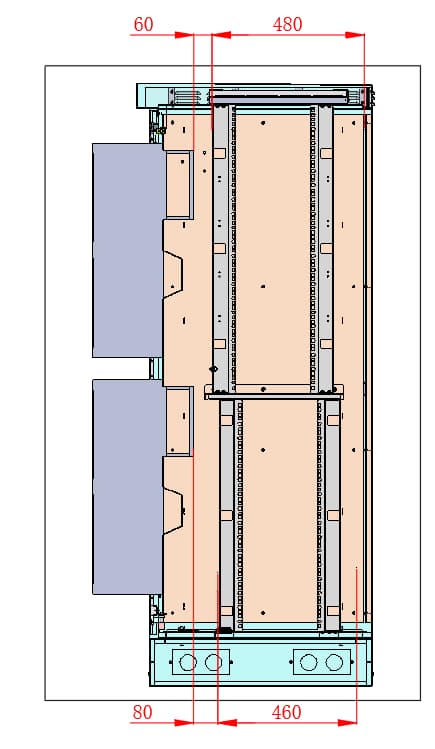

5. Le dimensioni interne della colonna sono le seguenti:

Column Dimensions Alternative

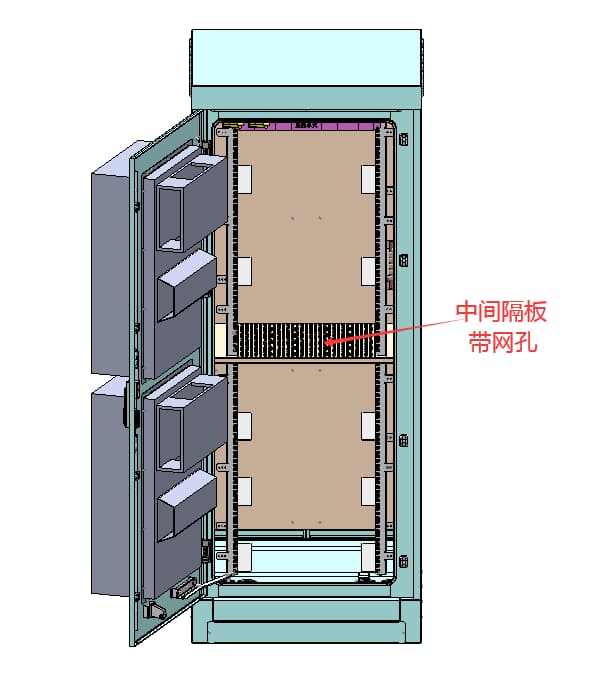

6. La piastra centrale è la seguente:

 Technical diagram text indicating a middle partition with mesh holes (perforated middle shelf) for a cabinet.

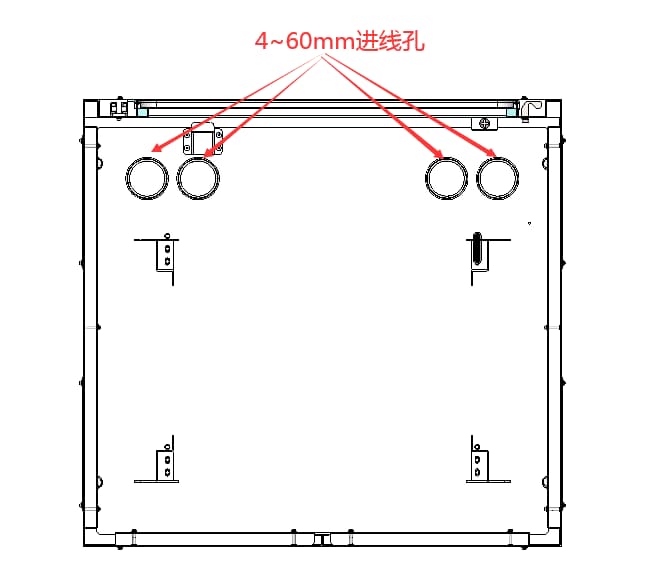

7. Foro di ingresso del cavo nella parte inferiore del mobile 4*¢60.

Cable Entry Alternative

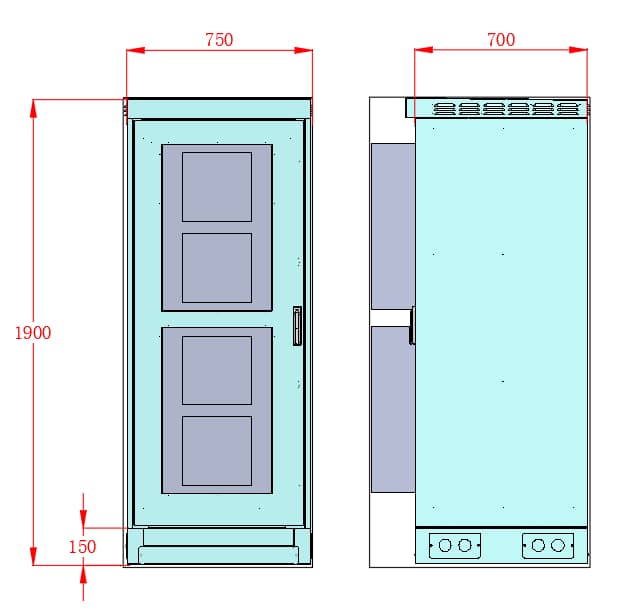

8. Dimensioni del mobile.

Cabinet Dimensions Alternative


Dimensioni della struttura

DimensioneDimensioni del mobile: H2100*P800*L750mm (base inclusa)
Peso<250 kg
Modalità di raffreddamentoVano apparecchiature: Ventola: 2 x 175x69mm Filtro: F7 (IN) + G4 (OUT) o H12 (IN) + G4 (OUT)
Vano differenziale batteria: condizionatore d'aria, capacità di dissipazione del calore 500W CC

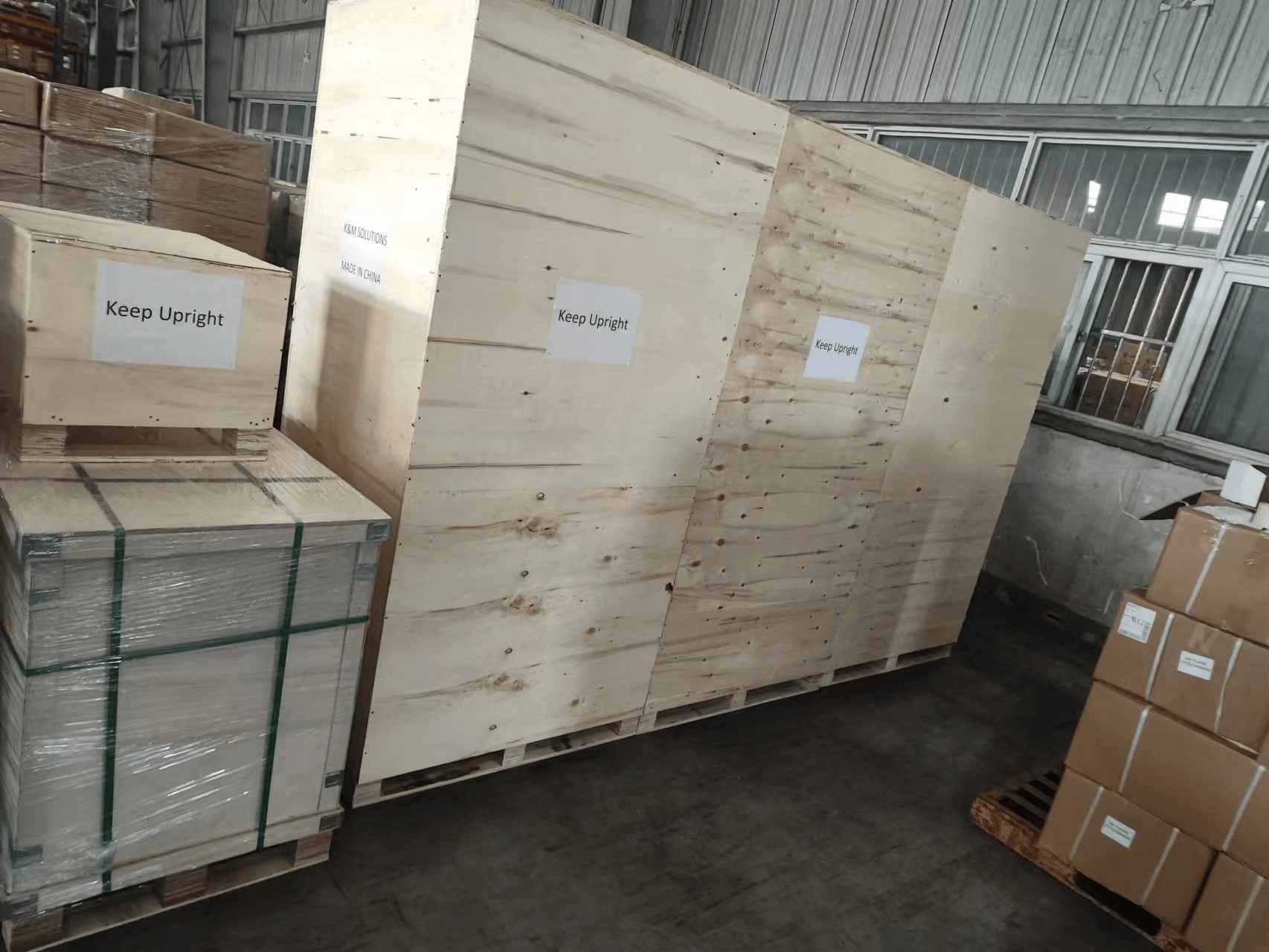

Vista dello stabilimento e della produzione

Factory and Production View
VISTA DELLA FABBRICA E DELLA PRODUZIONE

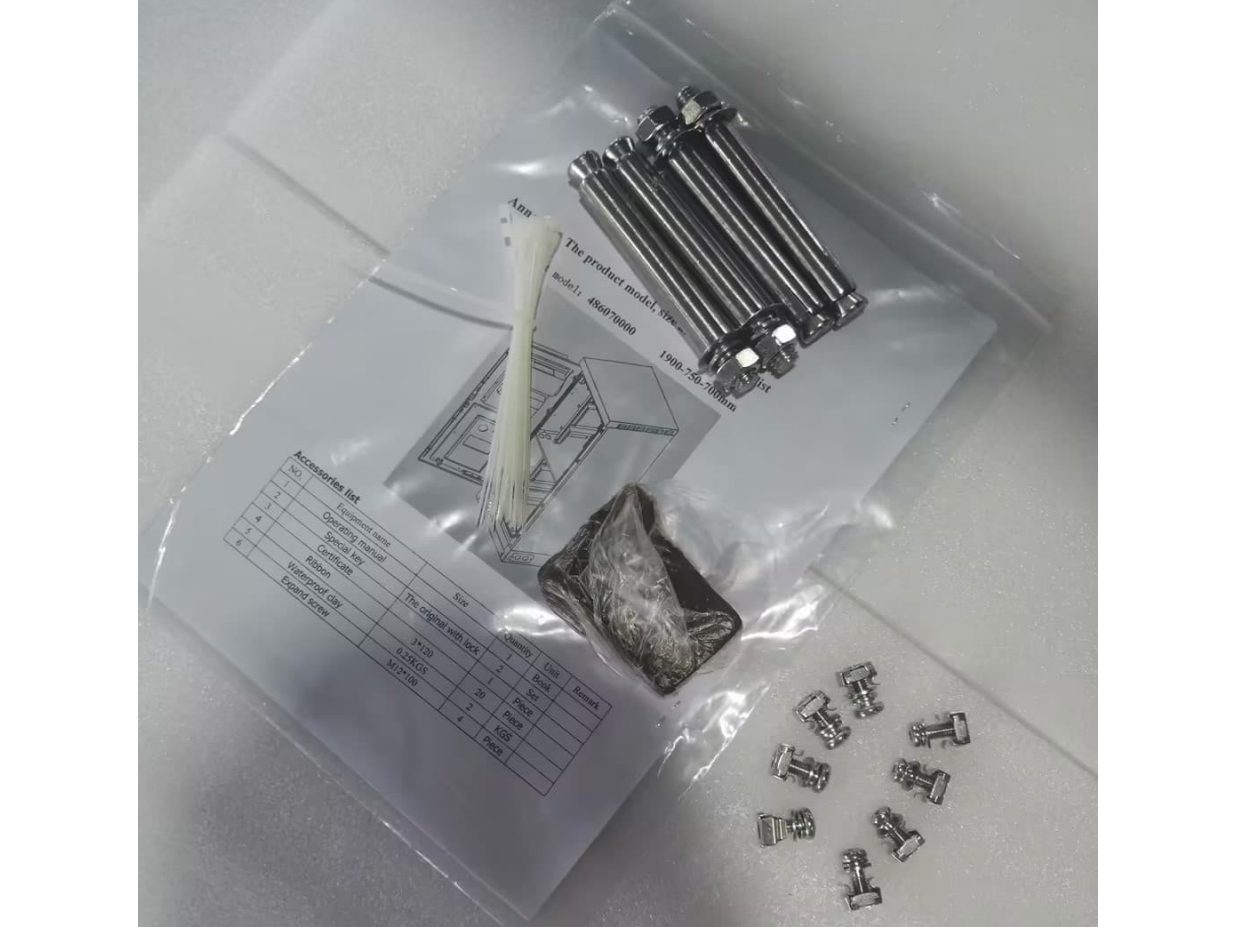

Accessori inclusi

Included Accessories
ACCESSORI INCLUSI

Application Scenarios

DC System Cabinet Site Application



Real-world deployment view of the DC Power Cabinet system configuration.

DC System Cabinet Application (1)



Showcase of the 13U hybrid power system configuration, providing ample space for equipment and battery integration.

42U DC Power System Cabinet Application (2)



Detailed view of the 42U deployment layout, highlighting the modular internal structure and organized space management.

Domande frequenti


Q Quali sono le dimensioni complessive e il peso di questo armadio vuoto?
A: Le dimensioni dell'armadio sono H2100*P800*L750mm, che include la base[cite: 263]. Il peso totale dell'involucro vuoto è meno di 250 kg, rendendola una struttura robusta ma gestibile per le installazioni all'aperto[cite: 263].
Q Quanto spazio interno per l'installazione è disponibile all'interno del mobile?
A: Presenta una singola fila con compartimenti di subcontrazione superiore e inferiore[cite: 265]. Il compartimento superiore fornisce 11U di spazio utente per apparecchiature di comunicazione, mentre il vano inferiore è progettato per alloggiare batterie al litio o VRLA con 16U di spazio[citazione: 261, 265, 266].
Q Quali metodi di raffreddamento e livelli di protezione sono inclusi nella calotta?
A: Il recinto garantisce un Grado di protezione IP55 per entrambi i vani apparecchiature e batterie[cite: 274]. Per la gestione termica, il vano apparecchiature utilizza ventole (2 x 175x69mm) e filtri (F7/H12 IN + G4 OUT)[cite: 263]. Il vano batterie può essere raffreddato da un Condizionatore d'aria CC da 500 W o un sistema aggiuntivo di ventilazione e filtraggio[cite: 263, 272].
