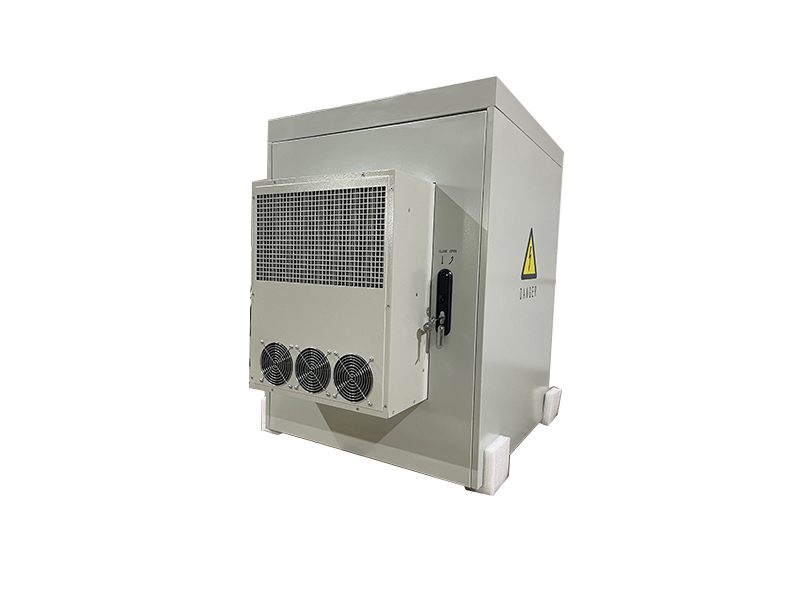

Outdoor Battery Cabinet With Heat Exchanger

Galvanized Steel Outdoor Telecom Enclosure

Armadio di alimentazione per telecomunicazioni impilabile da 48 V CC con vano batteria

Name: Armadio di alimentazione per telecomunicazioni impilabile da 48 V CC con vano batteria
Availability: InStock

IL Soluzione impilabile Zain rappresenta un approccio all'avanguardia all'infrastruttura di telecomunicazioni modulare, caratterizzato da un armadio di alimentazione CC ad alte prestazioni (750W750D1000Hmm) impilati in modo sicuro sopra un armadio dedicato per lo stoccaggio delle batterie (750W750D1300Hmm). Questa architettura a due livelli offre un'altezza totale del sistema di 2300 mm, garantendo un ingombro ridotto per installazioni in siti ad alta densità.

Progettato per durare nel tempo, il Armadio DC È costruito in lamiera zincata da 1,2 mm, mentre la base della batteria utilizza lamiera zincata a caldo da 1,5 mm per un supporto strutturale superiore. L'interfaccia di impilamento è progettata meticolosamente con strisce di gomma impermeabili e fissata con dadi e bulloni resistenti per garantire una tenuta stagna. All'interno, il mobile è rivestito con cotone isolante argentato ignifugo per mantenere la stabilità termica e proteggere i componenti sensibili.

Inquiry now

Soluzione impilabile per armadi di alimentazione CC e batterie

Progettata per le esigenze di espansioni in siti off-grid e di telecomunicazione, questa architettura a due livelli altamente adattabile separa fisicamente le apparecchiature di alimentazione dal sistema di accumulo di energia. È dotata di un robusto armadio di alimentazione CC impilato in modo sicuro sopra un armadio di base dedicato ad alta capacità per le batterie.

Punti salienti del sistema principale

■ Design modulare impilabile unico: ingombro totale L750 x P750 x H2300 mm.
■ Gestione termica specializzata tramite uno scambiatore di calore ad alte prestazioni da 48 V CC e 150 W/K per la zona batteria.
■ Elevata integrità strutturale grazie all'utilizzo di lamiera zincata da 1,2 mm (DC) e lamiera zincata a caldo da 1,5 mm (Batteria).
■ Integrazione fisica perfetta grazie all'utilizzo di strisce di gomma impermeabile e bulloni speciali per una tenuta con grado di protezione IP.
■ Sistema di alimentazione integrato 8U con una potenza massima di ben 24 kW.
■ Configurato per quattro coppie di alloggiamenti per batterie, in grado di ospitare fino a 4 unità da 150 Ah.
■ Massima sicurezza grazie al rivestimento interno in cotone isolante argentato ignifugo.
■ Sistema di distribuzione dell'energia avanzato che incorpora sbarre collettrici in rame personalizzate e terminali negativi a forma di chiave.

Scenari di implementazione ideali

■ Siti macrocellulari per telecomunicazioni esigenti che richiedono un ampio sistema di alimentazione di riserva a batteria.
■ Località non collegate alla rete elettrica o con rete instabile, che dipendono fortemente da sistemi di accumulo a 48 V CC ad alta capacità.
■ Zone di edge computing industriale che richiedono infrastrutture hardware scalabili e impilabili.

Galleria prodotti

ESTERNO GENERALE

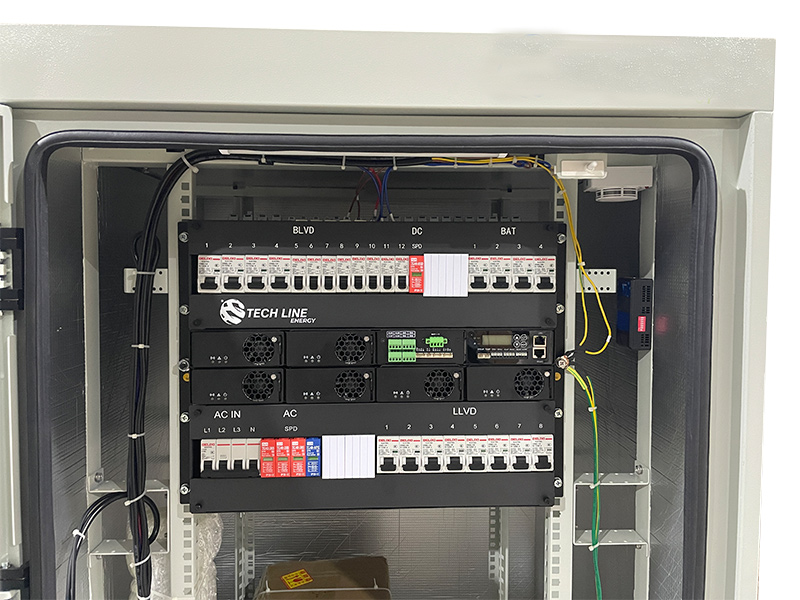

VANO DI ALIMENTAZIONE

ZONA RIPIANO BATTERIE

GESTIONE TERMICA

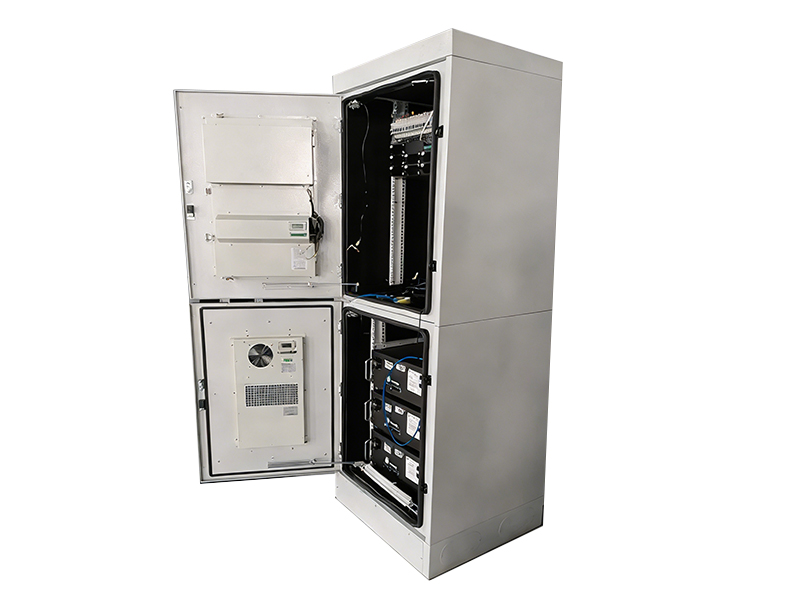

DISTRIBUZIONE DI ENERGIA

DETTAGLIO DELLA SPONDA IN RAME

Specifiche fisiche e ambientali

Dimensioni totali impilate	L750mm × P750mm × H2300mm (altezza totale)
Armadio per apparecchiature CC	Dimensioni: L750mm × P750mm × H1000mm. Realizzata in lamiera zincata di 1,2mm di spessore. Dotata di luci di accesso a LED e barra di messa a terra in rame sul fondo.
Base per vano batterie	L750mm × P750mm × H1300mm (inclusa base da 150mm). Realizzato in lamiera zincata a caldo da 1,5mm. Può ospitare 4 coppie di supporti per batterie.
Integrazione della batteria	Progettato per batterie 4U da 150 Ah (H179 × L486 × P550 mm, ~60 kg) installate all'interno di rack standard con spaziatura 1U.

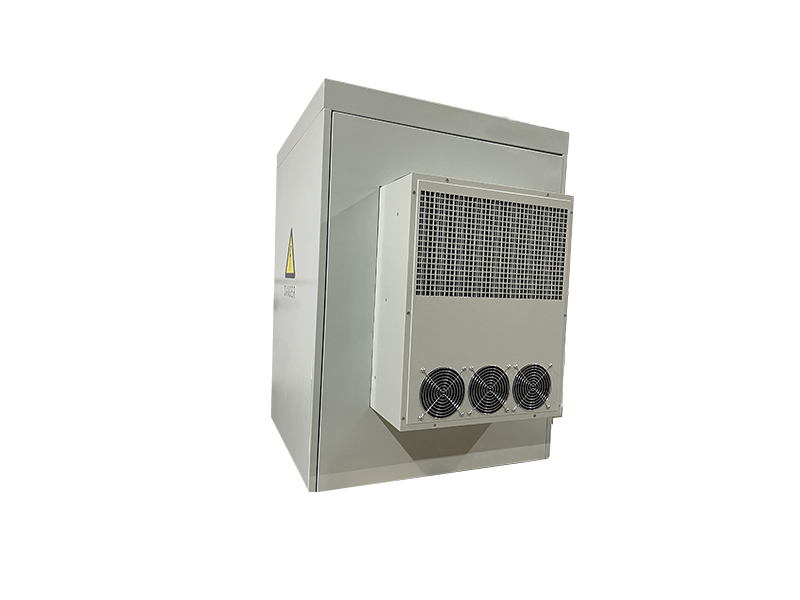

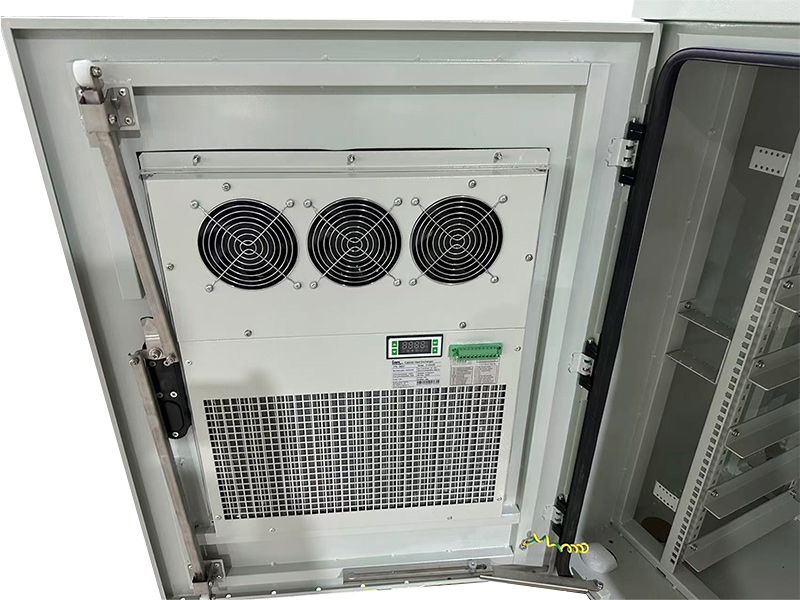

Gestione termica	Il contenitore per batterie è dotato di uno scambiatore di calore dedicato a 48 V CC (150 W/K). Dimensioni: 450 × 560 × 250 mm.

Architettura meccanica e design impilabile

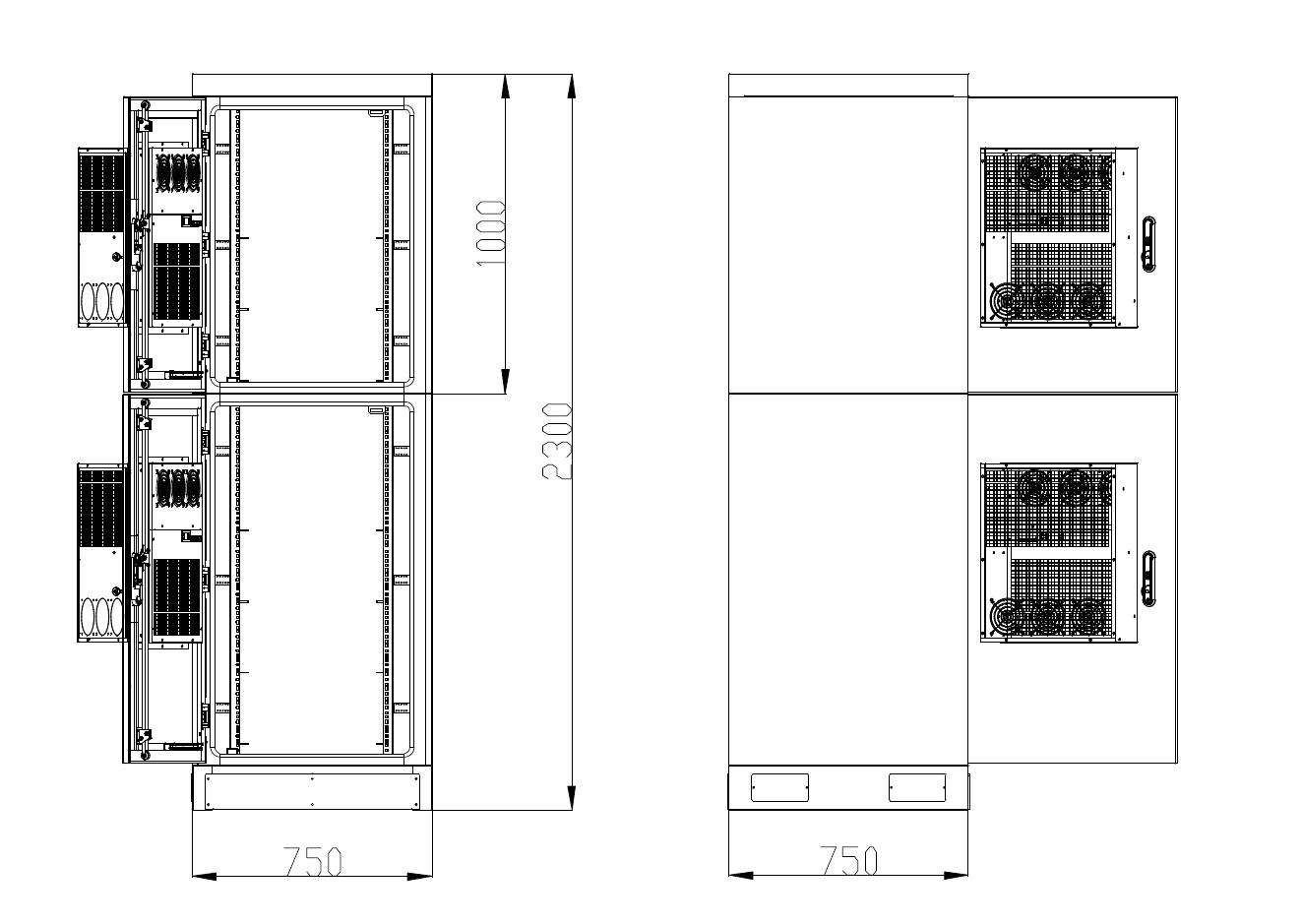

Dimensioni e struttura complessive
Il sistema utilizza un'architettura a doppio armadio con un'altezza totale combinata di 2300 mm, integrando perfettamente l'elaborazione della potenza e l'accumulo di energia.

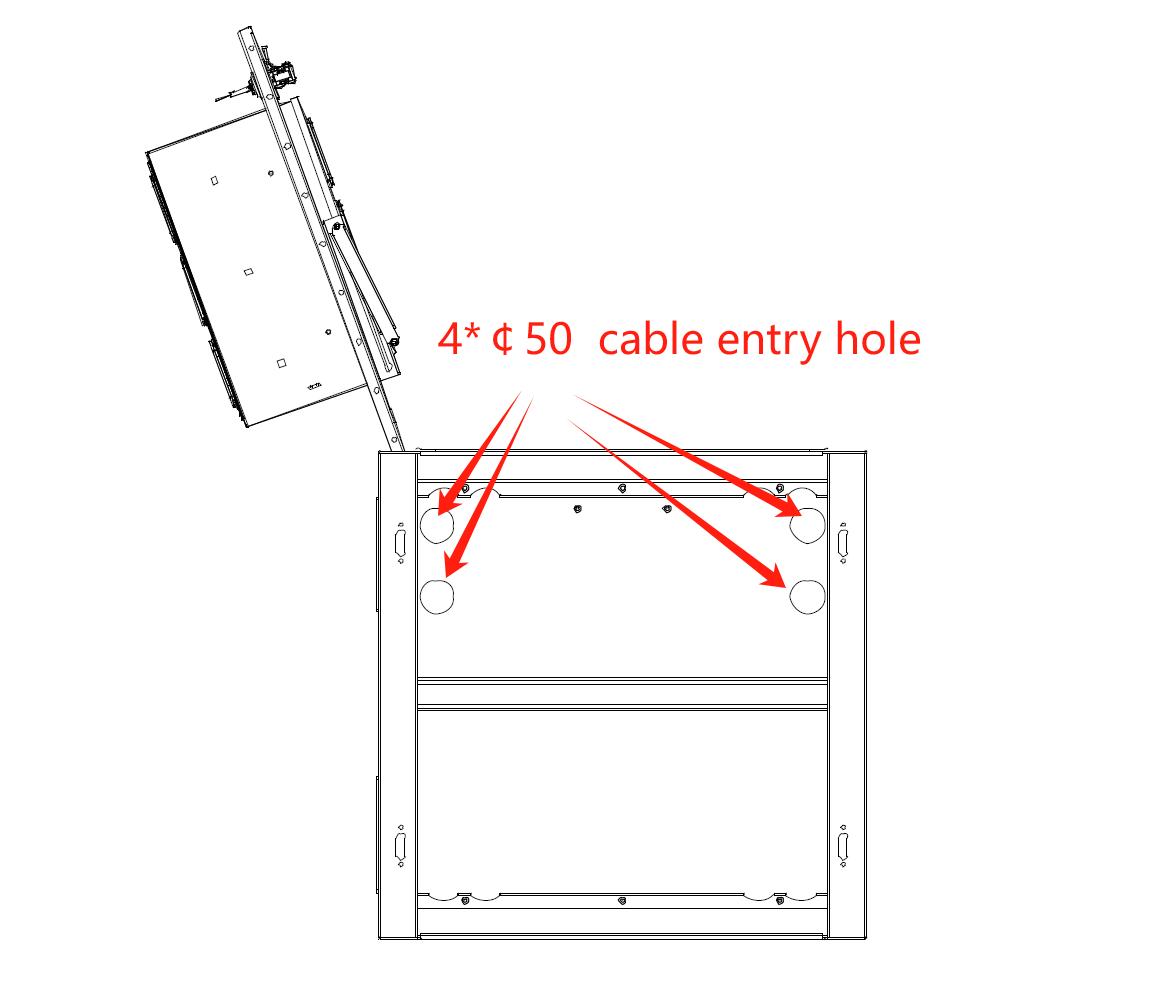

2. Sistema di ingresso cavi di precisione

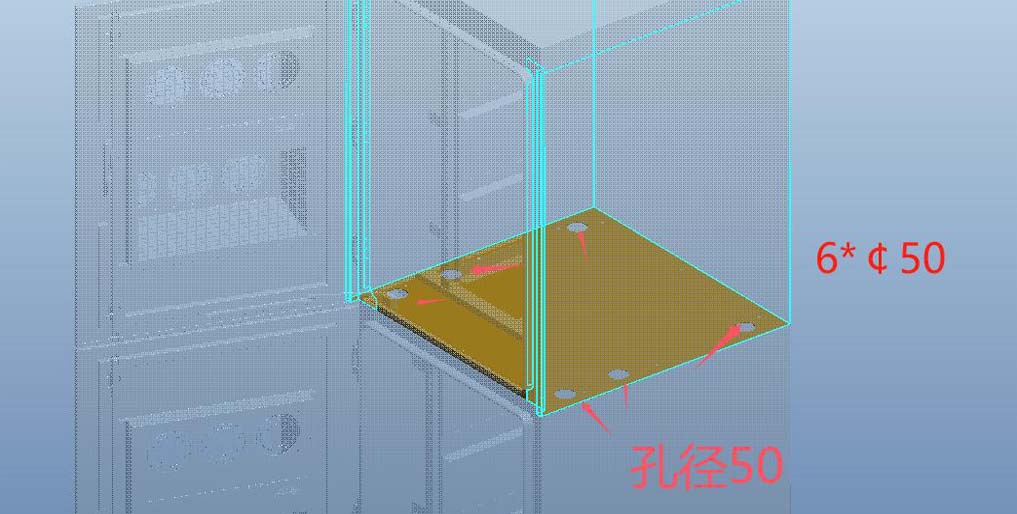

Presenta fori di ingresso cavi strategicamente posizionati (4*￠50) sui lati anteriore sinistro e destro della base del mobile per semplificare il cablaggio esterno.

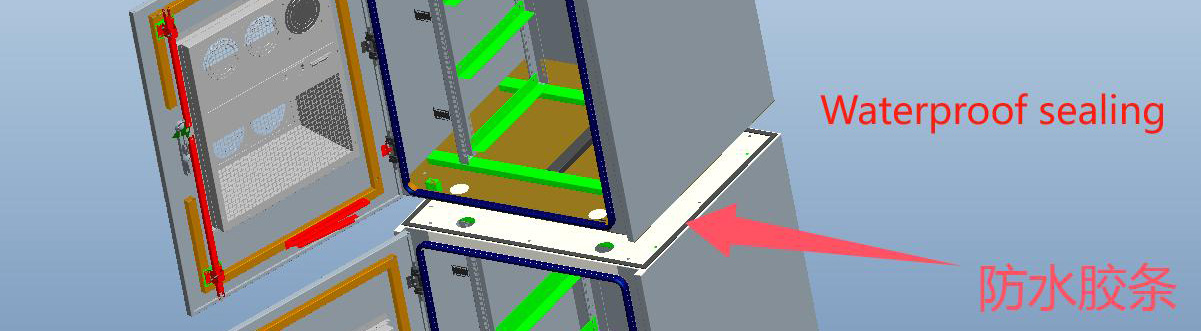

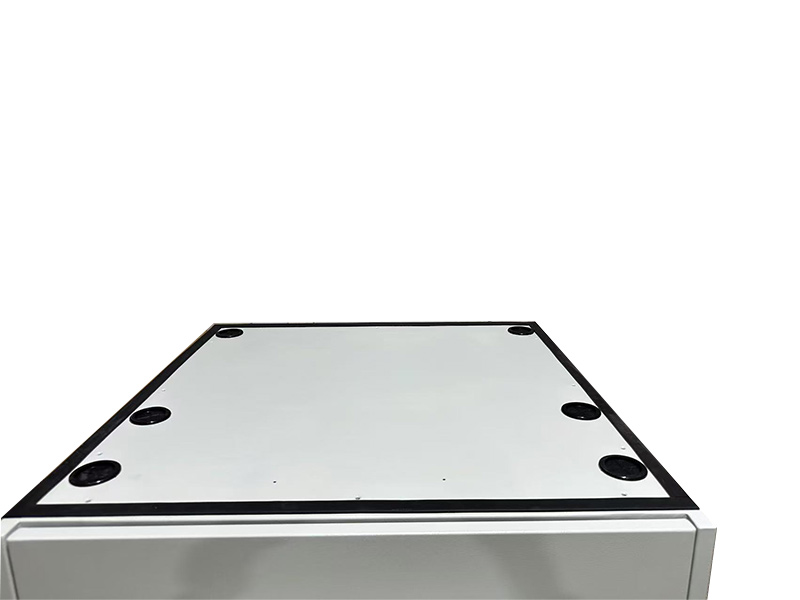

3. Meccanismo di impilamento impermeabile

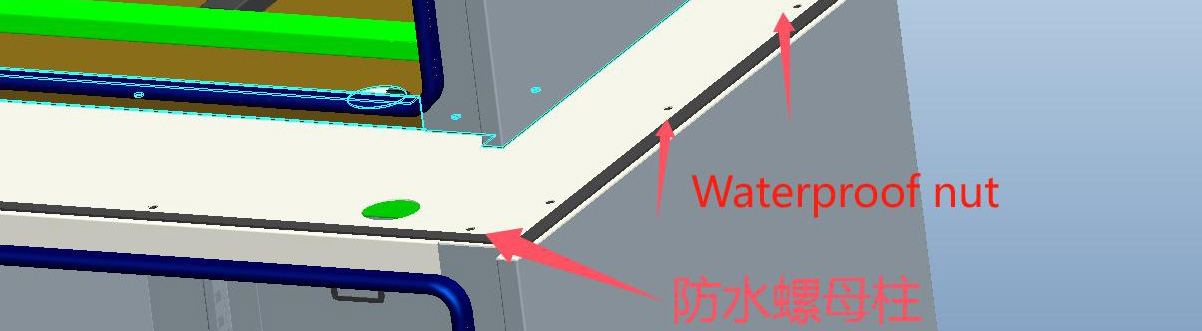

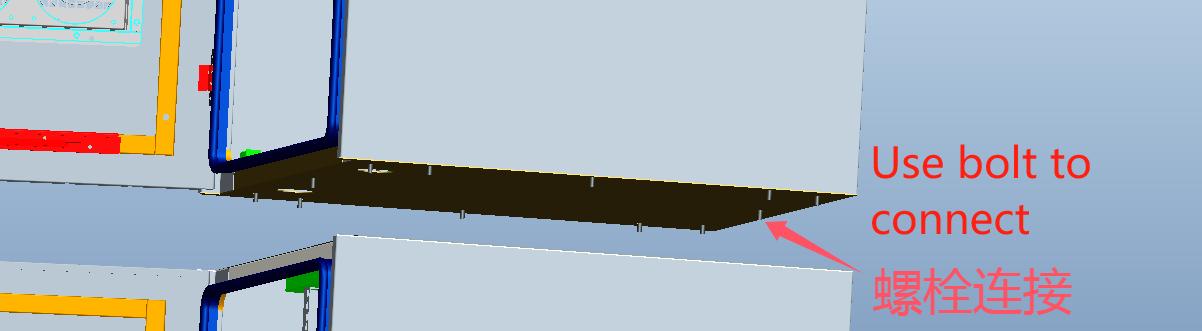

Il coperchio superiore del vano CC è fissato saldamente alla base della batteria tramite robusti dadi e bulloni. L'interfaccia è trattata meticolosamente con spesse strisce di gomma impermeabile e dadi impermeabili speciali per garantire la resistenza in qualsiasi condizione atmosferica.

4. Percorso interno e isolamento

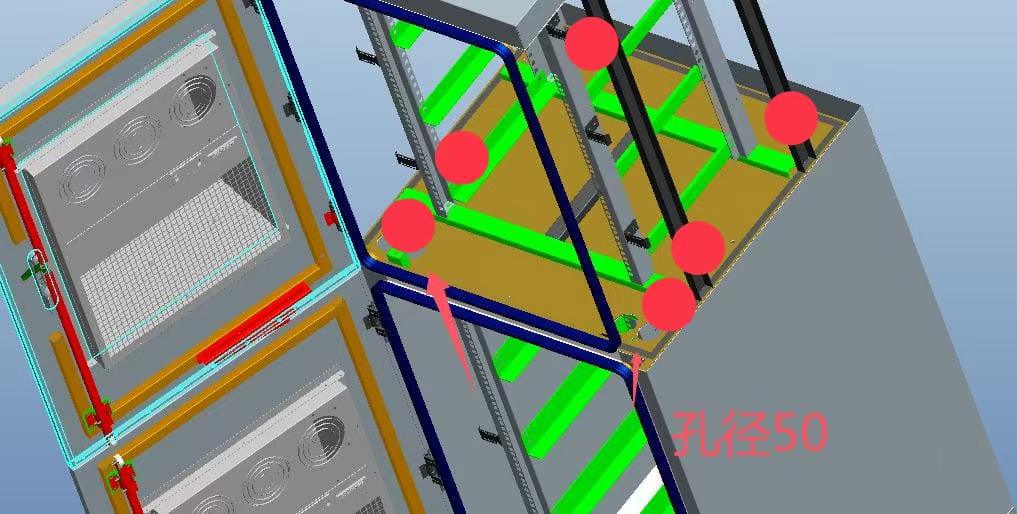

Il passaggio interno dei cavi è facilitato da molteplici fori di 50 mm di diametro lungo i profili di installazione da 19''. Inoltre, le pareti interne sono completamente rivestite con cotone isolante ignifugo di colore argento per controllare rigorosamente le temperature interne.

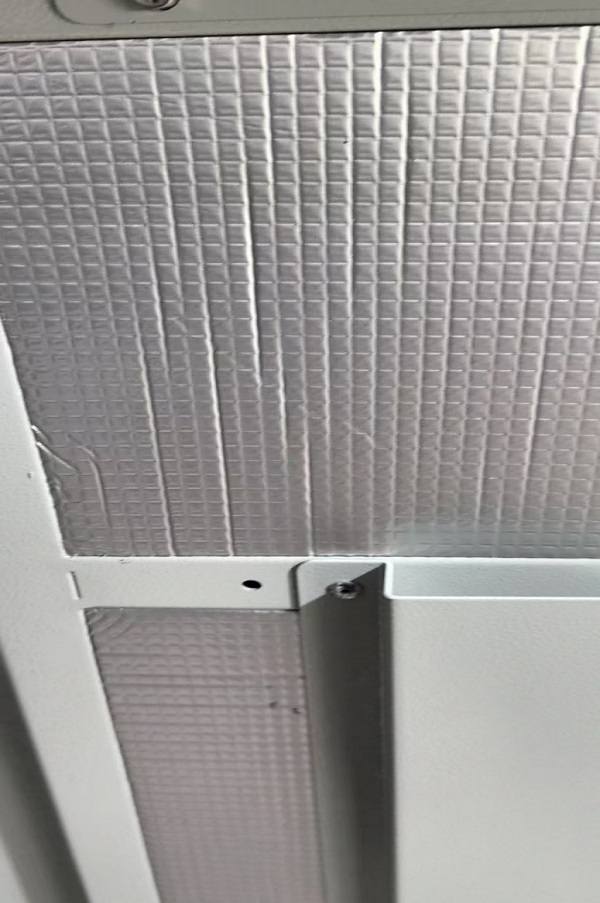

5. L'isolamento della parete interna dell'armadio è realizzato in cotone ignifugo di colore argento.

Cabinet inner wall insulation cotton

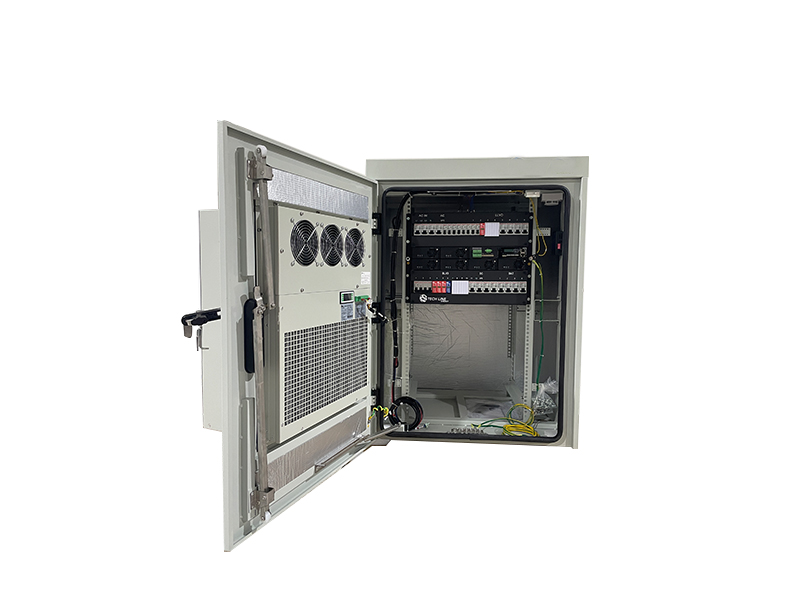

Framework di alimentazione CC integrato 8U (24 kW)

Requisiti del sottorack di distribuzione dell'alimentazione:

1. Con il design convenzionale dell'interruttore automatico, la barra collettiva in rame dell'uscita positiva posteriore è progettata in base ai requisiti dei terminali in rame dei clienti, in modo da facilitare la gestione del cablaggio. Terminali a forma di chiave sull'interruttore automatico negativo.

2,24 kW con raddrizzatore da 4 kW 6 pezzi, utilizzo temporaneo di 16 kW, 2 espansioni, campione di piena corrispondenza.

3. Installare quattro batterie. Configurare quattro interruttori automatici per le batterie per la distribuzione dell'alimentazione.

Specifiche tecniche del sistema di alimentazione

Categoria	Parametri dettagliati
Specifiche di input	Fase: Compatibile con sistemi trifase e monofase.
	Tensione e frequenza: Ingresso raddrizzatore: 85 V CA - 300 V CA (nominale 220 V CA per monofase e 380 V CA per trifase). Frequenza: 45 Hz – 65 Hz (valore nominale: 50 Hz/60 Hz)
	Capacità di ingresso e protezione: Interruttore automatico magnetotermico 1×63A/3P. Dispositivo di protezione da sovratensione (SPD) in ingresso CA: Tipo 1 preferito, corrente di scarica massima 30-60 kA.
Produzione e distribuzione	Tensione di funzionamento: 42 V CC - 58 V CC.
	Capacità massima: 24 kW (supporta fino a sei raddrizzatori da 4 kW).
	Dettagli della filiale: Batteria: 4 interruttori automatici da 125 A. Bassa tensione: 4 interruttori da 125 A, 4 interruttori da 80 A. Alta tensione: 4 interruttori da 80 A, 4 interruttori da 63 A, 4 interruttori da 40 A.
	Protezione dell'uscita CC: Modalità differenziale e comune SPD 20-40 KA.
Modulo raddrizzatore	Efficienza: > 96% (230 V CA, tasso di carico 20-80%).
	Potenza nominale: Da 2000 a 4000 W per modulo. Raffreddamento a ventola con funzione di avvio graduale.
	Funzionalità intelligenti: Include funzionalità di ripartizione del carico e un relè di tensione impedita.
Controller e ambiente	Interfaccia: Display LCD, porte RS232, RS485, CAN, FE, LAN.
	Segnali: Allarmi interni (AI, DI), 8 uscite di allarme a contatto pulito. Memorizza fino a 1000 registrazioni storiche.
	Ambiente: Temperatura di esercizio: da -40˚C a +45˚C (con scambiatore di calore). Umidità: 5% - 95% (senza condensa).

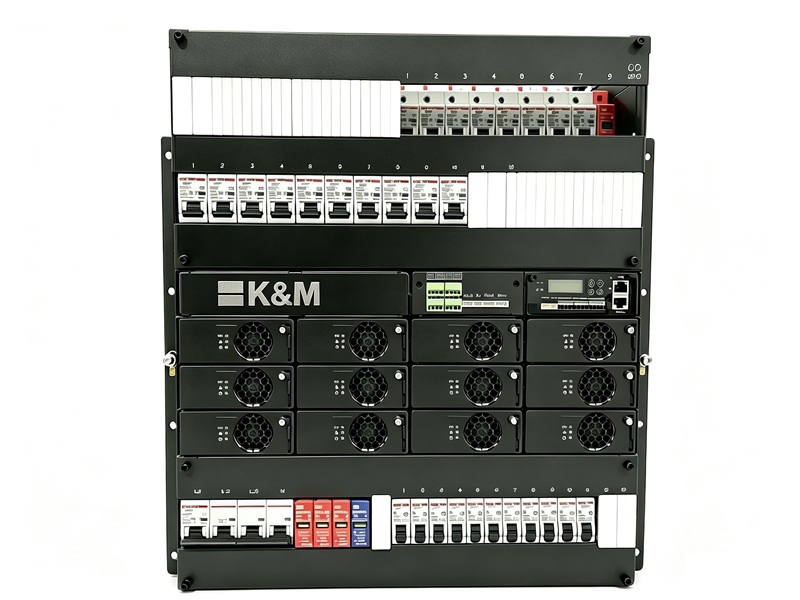

Progettazione di un framework di alimentazione CC integrato in formato 8U

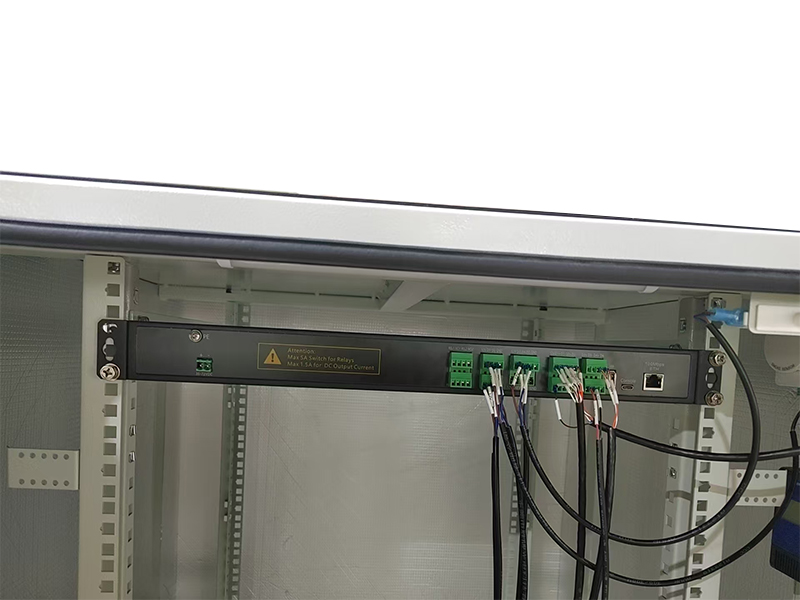

Di seguito è riportato il progetto dettagliato 8U con il layout MCB convenzionale. L'FSU è progettato come un modulo 1U separato che può essere installato senza problemi nell'armadio batterie. Per facilitare una gestione efficiente dei cavi, l'uscita positiva posteriore è dotata di un connettore personalizzato. Barre di espansione in rame, mentre gli MCB negativi presentano caratteristiche uniche Terminali a forma di chiave.

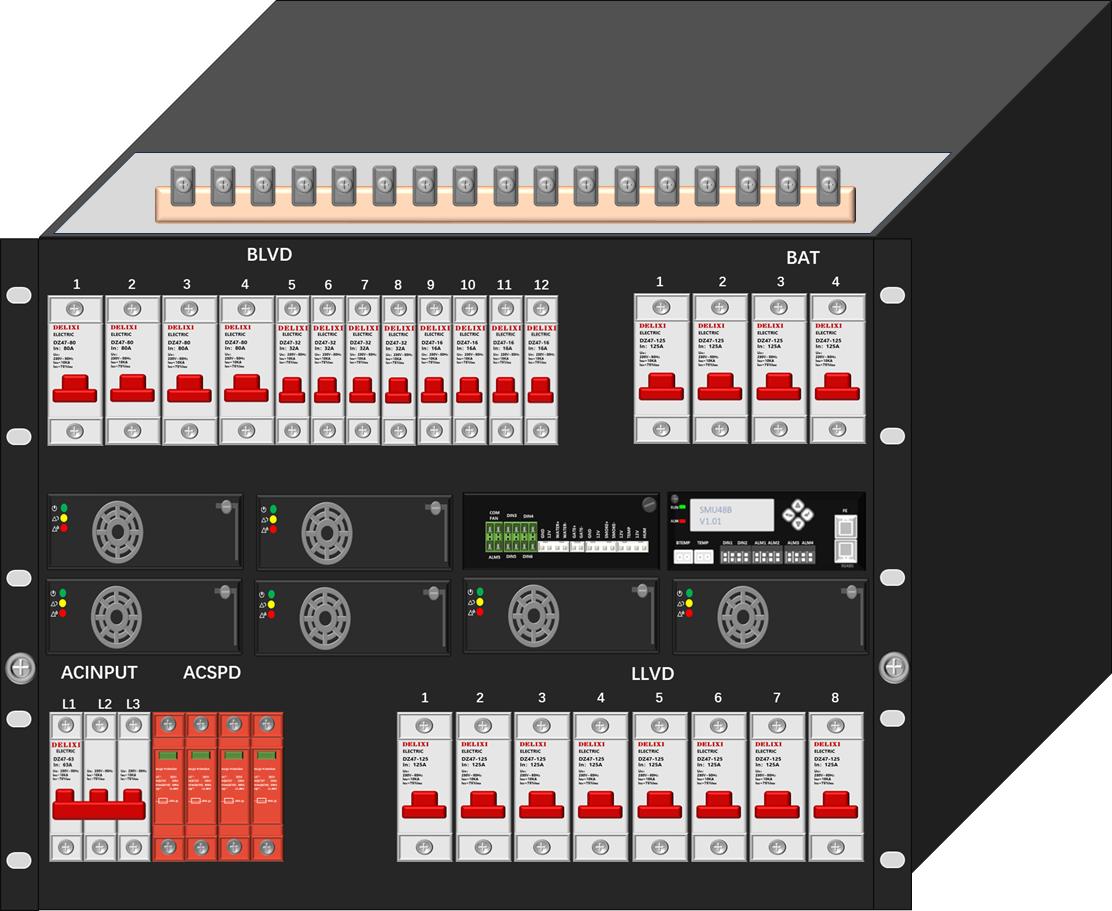

8U Embedded Power Distribution Sub-rack Design

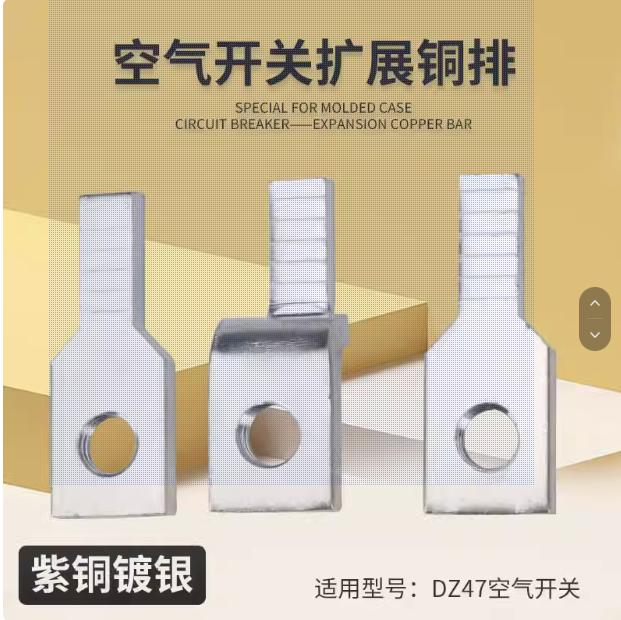

Special Expansion Copper Bar for Circuit Breaker

Barra di rame ad espansione speciale

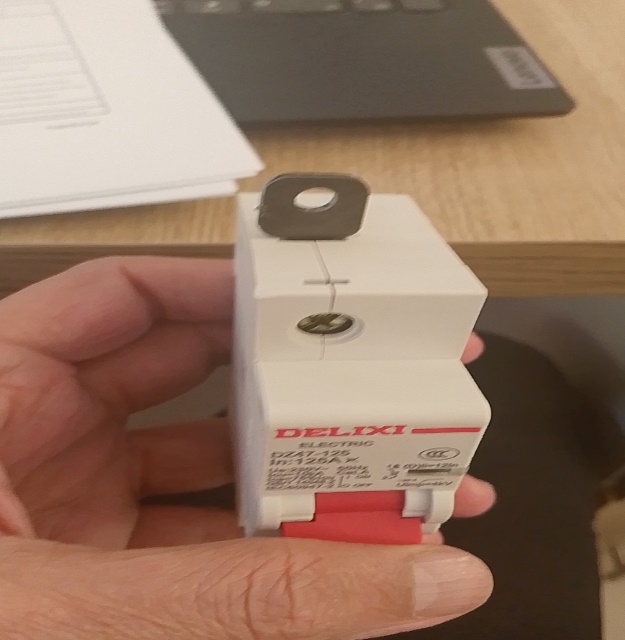

Interruttore automatico con terminale a chiave

Imballaggio e consegna

PROTEZIONE INTERNA

IMBALLAGGIO IN CARTONE

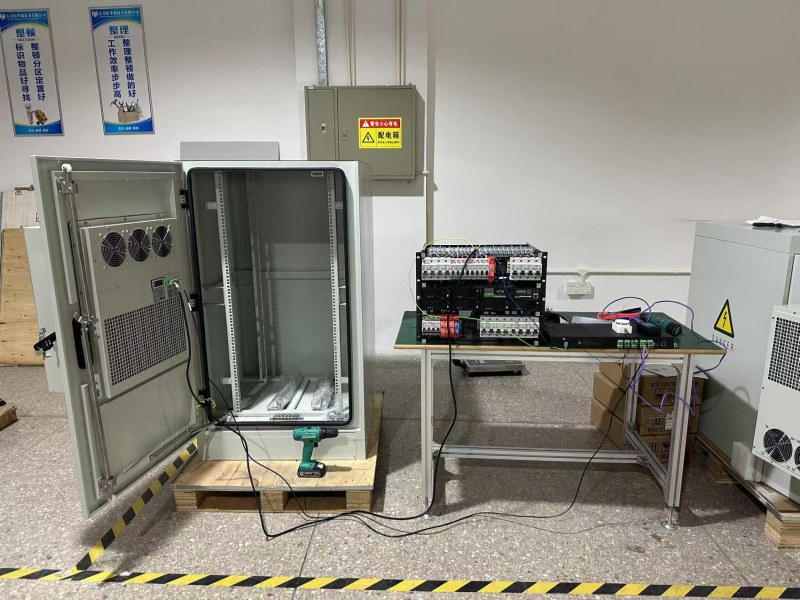

SPEDIZIONE SICURA

Domande frequenti

Q Questo armadio è impermeabile e adatto all'impilamento in condizioni esterne estreme?

A: Sì. L'interfaccia tra l'armadio CC impilato e la base della batteria utilizza speciali strisce di gomma impermeabili, insieme a dadi e bulloni strutturali impermeabili, garantendo un isolamento ambientale completo adatto a condizioni esterne difficili.

Q Qual è la potenza massima supportata dal sistema embedded 8U?

A: Il framework di distribuzione di potenza integrato 8U supporta una potenza massima di 24 kW. Può ospitare fino a sei raddrizzatori ad alta efficienza da 4000 W, risultando ideale per installazioni di stazioni base ad alto consumo energetico.

Q Come vengono gestite e raffreddate le batterie nella parte inferiore?

A: L'armadio base per batterie supporta fino a quattro coppie di rack contenenti batterie 4U da 150 Ah. Il raffreddamento avviene tramite uno scambiatore di calore dedicato a 48 V CC da 150 W/K, che consente di mantenere un clima interno ottimale anche a temperature esterne fino a +45 °C.
