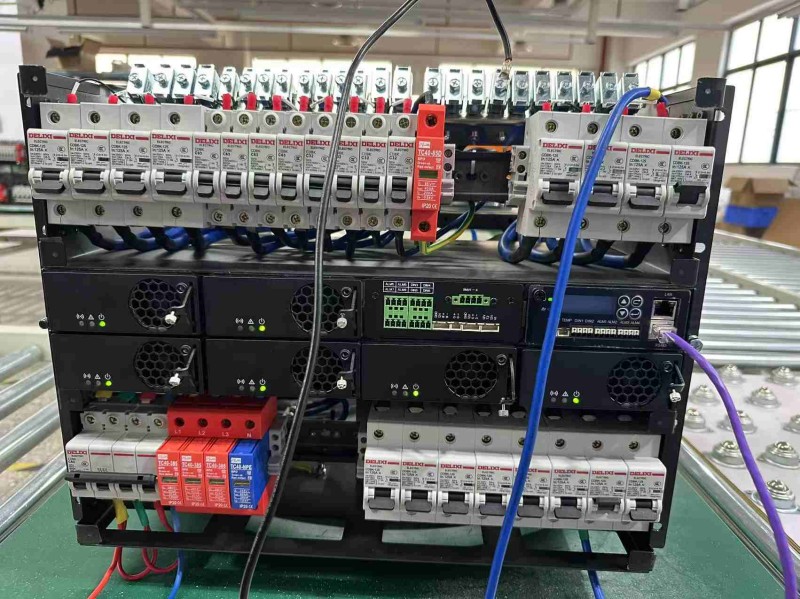

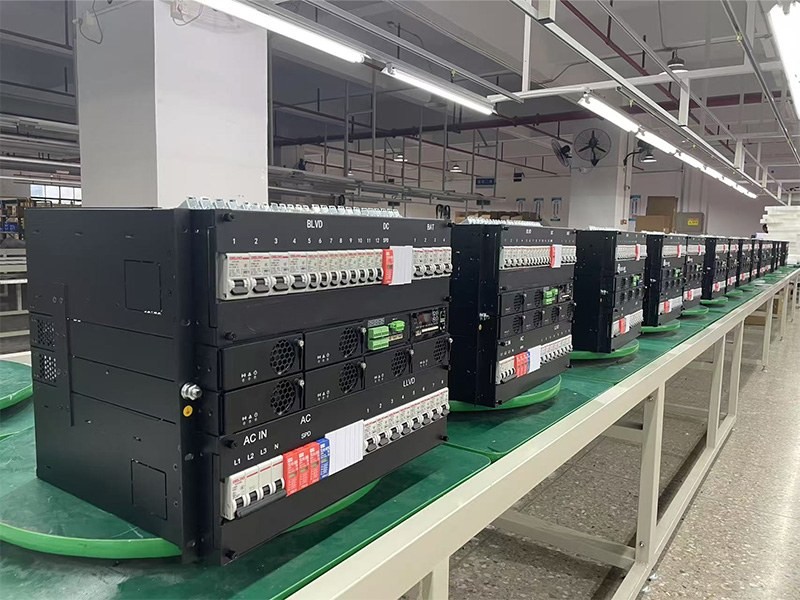

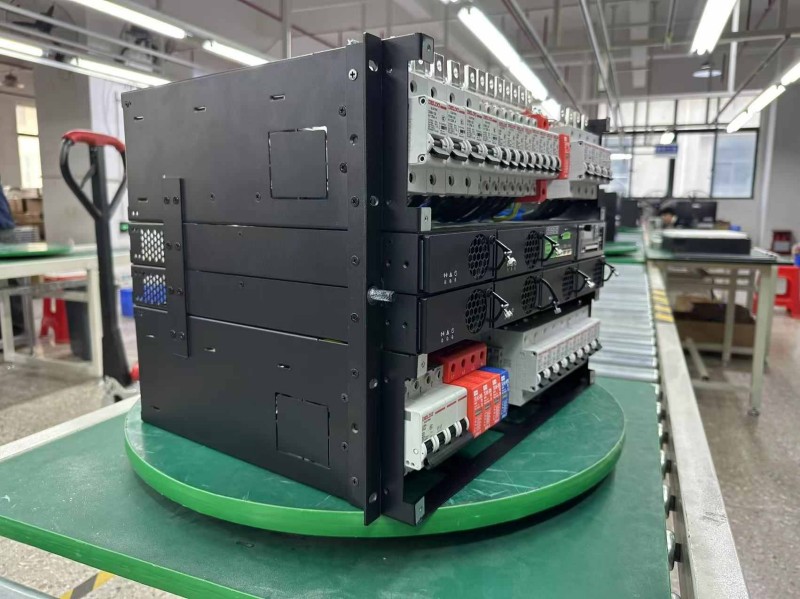

Sistema di alimentazione CC integrato da 24 kW 450 A, sotto-rack per raddrizzatore di telecomunicazioni da 19 pollici
IL HHY48400-H8A5KM è all'avanguardia, Sistema di alimentazione CC integrato per montaggio su rack da 19 pollici Specificamente progettato per le moderne applicazioni di telecomunicazione e stazioni base. Offre una robusta capacità massima di 24 kW e una corrente di uscita nominale fino a 450 A, garantendo un'alimentazione a 53,5 V CC altamente stabile per le infrastrutture di rete critiche in diverse condizioni di rete.
Questo sotto-rack modulare può ospitare fino a sei raddrizzatori hot-swap HHY4875G1 da 4000 W, raggiungendo un'eccezionale efficienza di picco del 96,2% per ridurre significativamente i costi energetici operativi. È dotato di un sistema di distribuzione dell'alimentazione altamente affidabile, che include doppi ingressi CA (compatibili con 380 V trifase e 220 V monofase), gestione del carico LLVD e BLVD separata e dispositivi di protezione da sovratensione (SPD) di livello C integrati sia sulle linee CA che CC per la massima sicurezza delle apparecchiature.

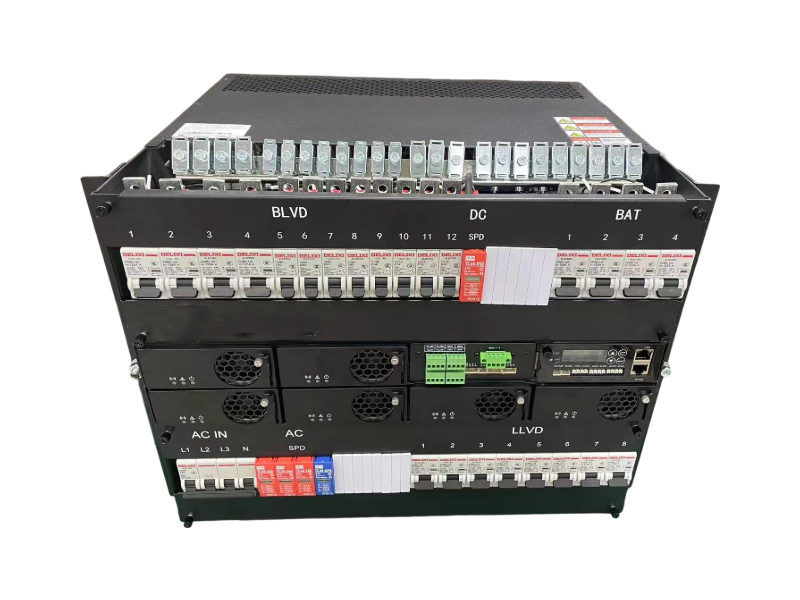

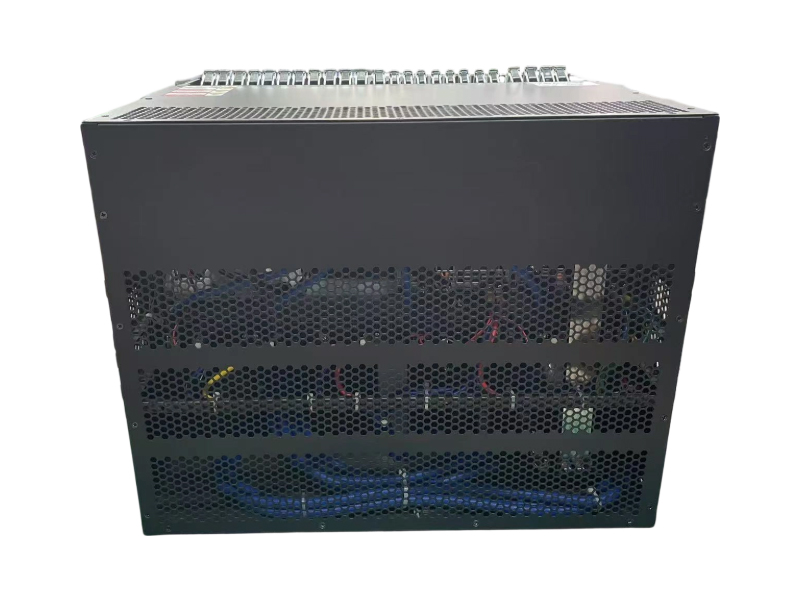

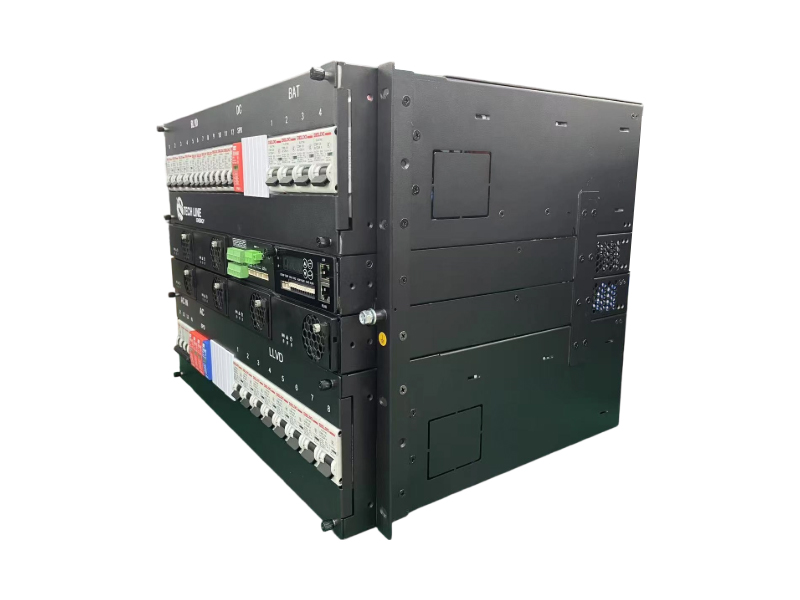

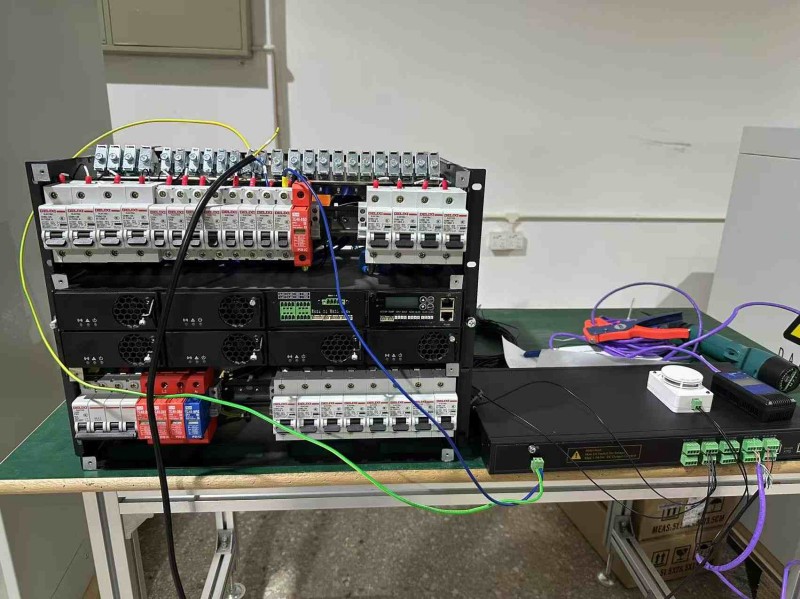

L'HHY48400-H8A5KM è una soluzione di alimentazione embedded altamente integrata, montabile su rack da 19 pollici, progettata per reti di telecomunicazione ad alta densità. Con una potenza massima di 24 kW (450 A), questo sistema garantisce un'alimentazione ininterrotta a 48 V CC per infrastrutture critiche, supportando sia l'alimentazione di rete che quella da generatore, con una protezione avanzata contro le sovratensioni.

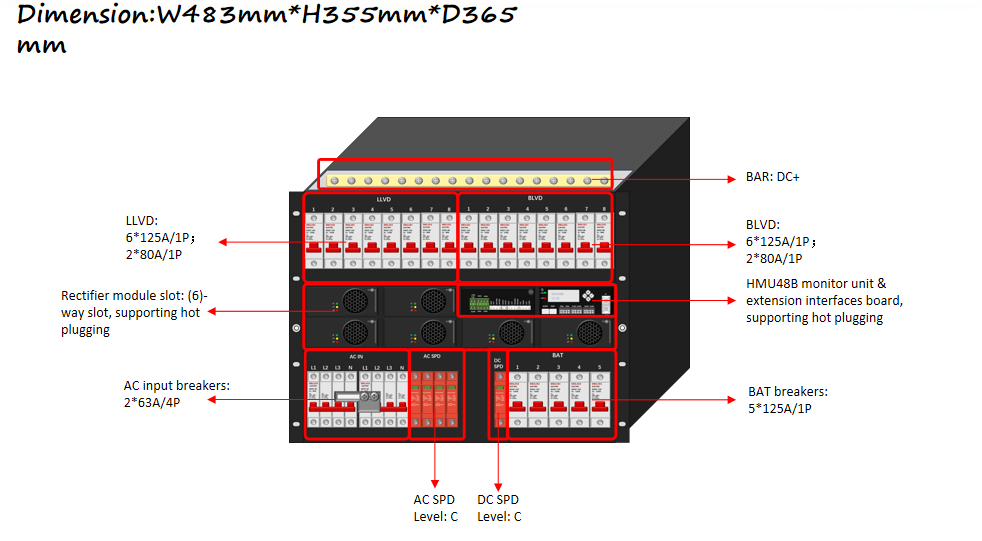

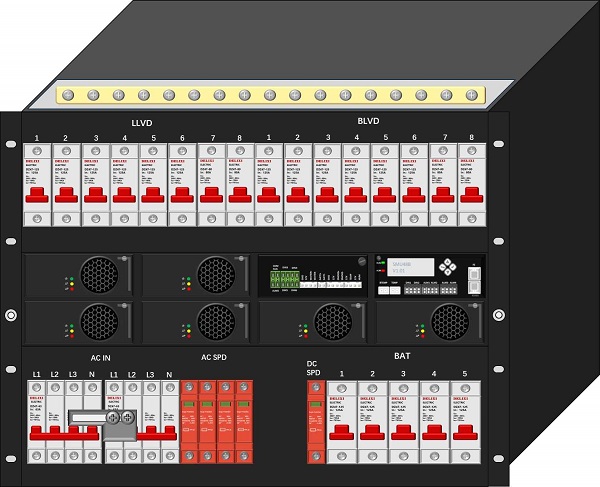

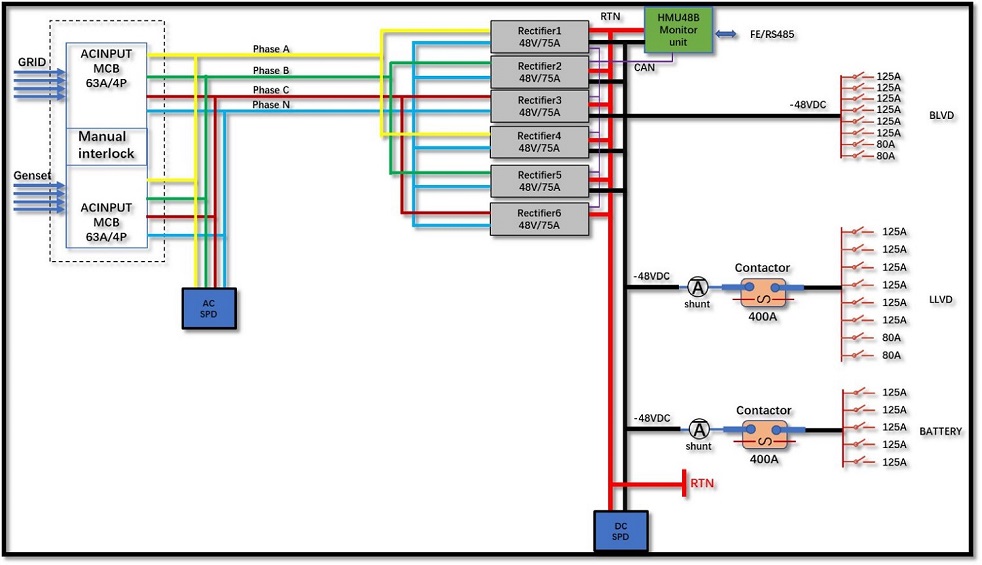

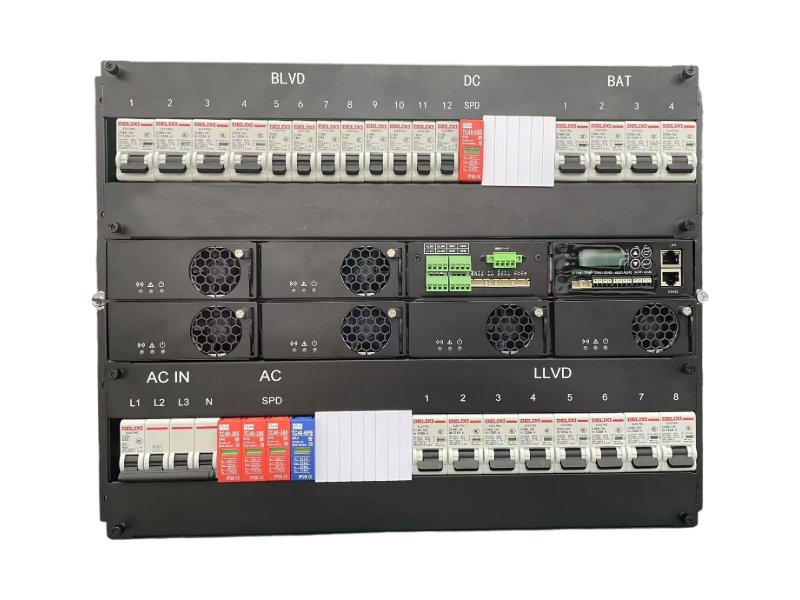

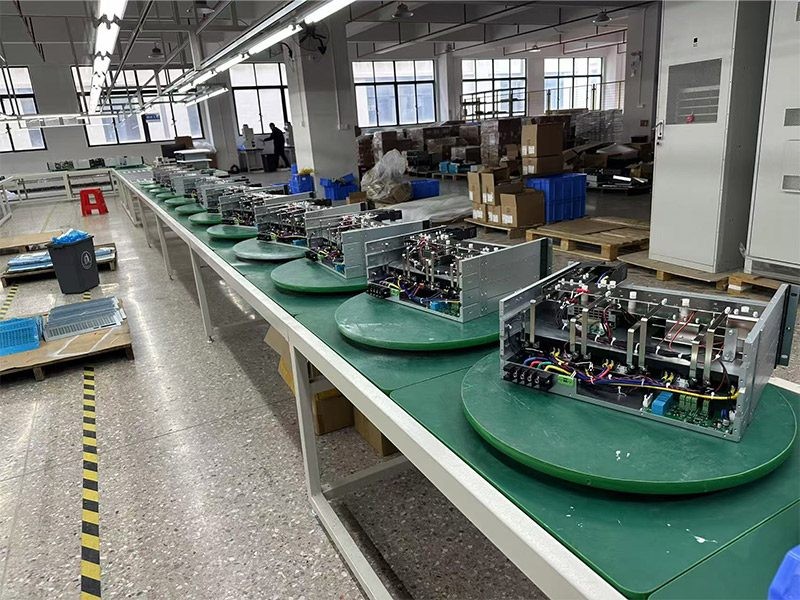

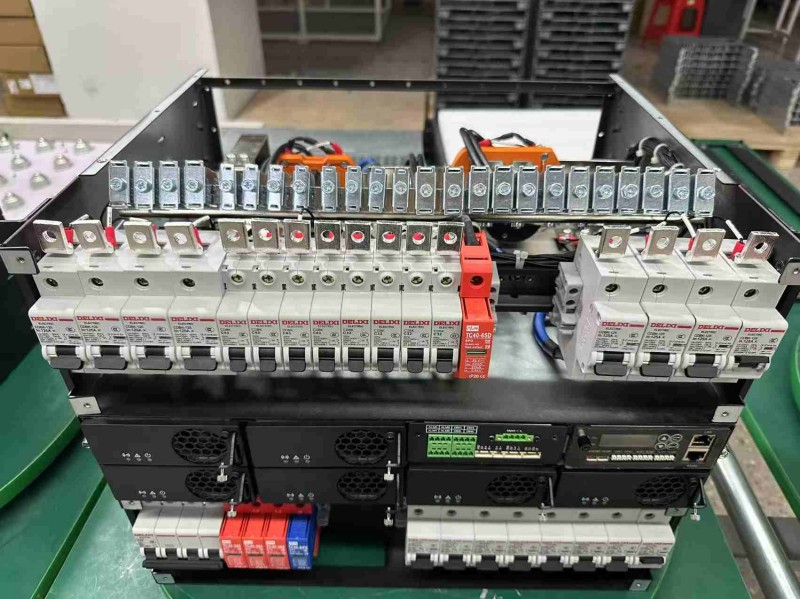

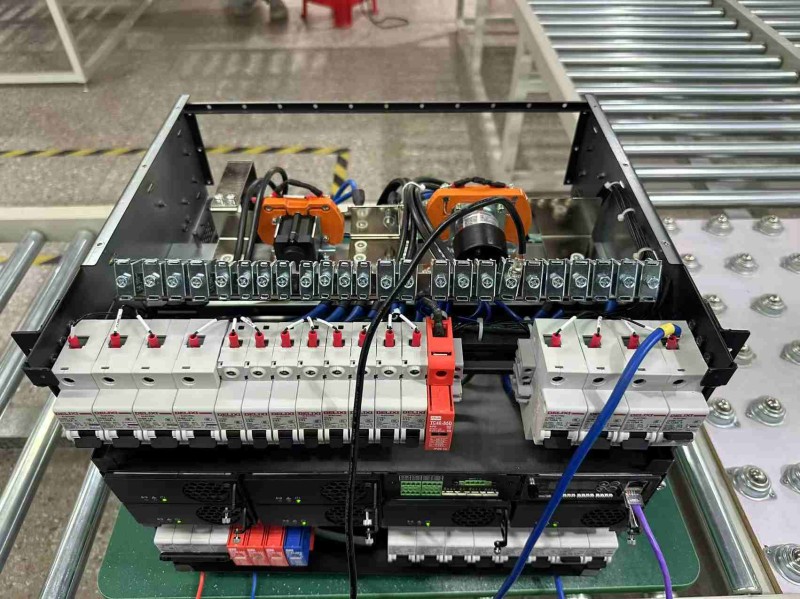

Il sottosistema rack è suddiviso in modo intelligente per separare l'ingresso CA, la distribuzione CC, gli alloggiamenti per i raddrizzatori e il nucleo di monitoraggio intelligente. Il sistema include uno schema elettrico che illustra la distribuzione a prova di guasto dalla rete/gruppo elettrogeno, attraverso i raddrizzatori, fino ai sezionatori di carico multilivello (LLVD/BLVD).

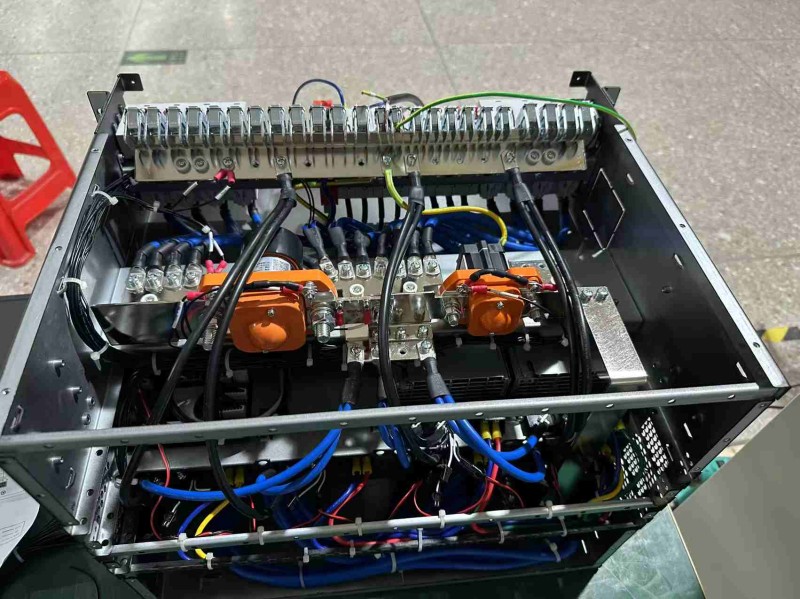

Schema elettrico interno e percorso dei cavi| Tipo di prodotto | HHY48400-H8A5KM | ||
|---|---|---|---|
HHY48400-H8A5KM | Sistema | Dimensioni (larghezza, profondità e altezza) | 483 mm (L) × 365 mm (P) × 355 mm (A) |
| Modalità di installazione | Installabile su rack o armadio da 19 pollici | ||
| Modalità di manutenzione | Fronte | ||
| Peso | 35 kg (il modulo raddrizzatore non è incluso) | ||
| ingresso | Modalità di input | Sistema trifase a quattro fili 380 V (compatibile con 220 V CA monofase) | |
| Frequenza di ingresso | 45-66 Hz, valore nominale: 50/60 Hz | ||
| Capacità di input | 2*63A/4P (MCB) | ||
| SPD | Livello C | ||
| Corrente di ingresso massima del modulo raddrizzatore | Massimo 23A per singolo modulo | ||
| Produzione | Tensione di uscita | 43,2-58 V CC, valore nominale: 53,5 V CC | |
| Capacità massima | 24 kW (176 V CA ~ 300 V CA) 12~24KW (85VAC~175VAC con declassamento lineare) | ||
| Efficienza di picco | 96,2% | ||
| Precisione della stabilizzazione della tensione | ≤±0,6% | ||
| Corrente nominale di uscita | 450A (MAX) | ||
| Interfaccia di uscita | Interruttori di batteria: 5 * 125A LLVD: 6*125A/1P; 2*80A/1P; BLVD:6*125A/1P;2*80A/1P | ||
| DC SPD | Livello C |

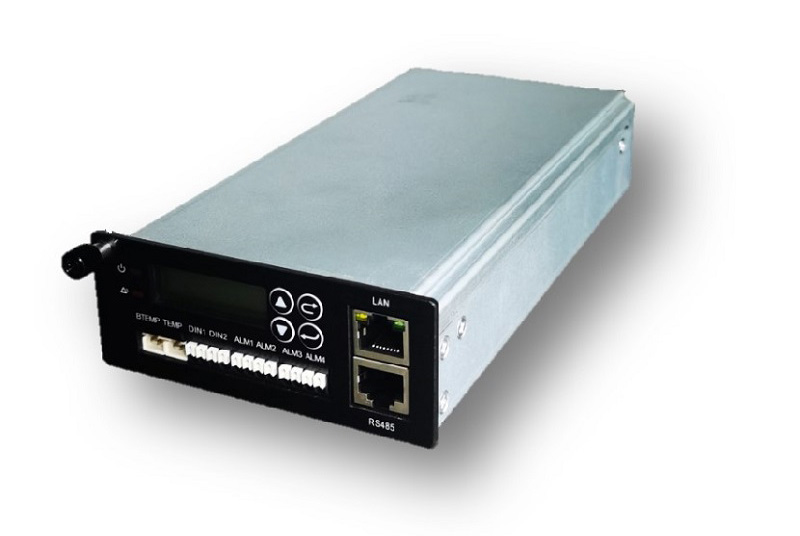

Il modulo di monitoraggio HMU48B (di seguito denominato "HMU48B") è una piccola unità di monitoraggio, utilizzata principalmente per verificare lo stato operativo del sistema di alimentazione e controllarne il funzionamento.
Offre numerose interfacce, come l'interfaccia per sensori, la porta di connessione CAN, l'interfaccia RS 485, l'interfaccia a contatto pulito di ingresso/uscita, ecc., utilizzabili per la gestione dell'ambiente del sito e la segnalazione degli allarmi. Consente inoltre la comunicazione remota con sistemi di gestione di rete di terze parti, supportando protocolli generici per la gestione a distanza del sistema di alimentazione.
| Articolo | Schemi | Articolo | Schemi |
|---|---|---|---|
| Funzionalità di rilevamento | rilevamento delle informazioni CA e CC | Caratteristiche dell'aria | Gestione della carica della batteria e della carica di mantenimento |
| Rilevamento delle informazioni del modulo raddrizzatore e del modulo solare | compensazione della temperatura della batteria | ||
| Rilevamento delle informazioni sulla batteria | Allarme di temperatura della batteria alta e bassa | ||
| Rilevamento di temperatura e umidità ambientale, temperatura della batteria, magnete della porta, fumo, allagamenti e altre informazioni ambientali | Gestione della ricarica della batteria e della limitazione della corrente | ||
| Rilevamento del segnale di ingresso a contatto pulito a 6 vie | Protezione da bassa tensione della batteria | ||
| Rilevamento del fusibile di carico della batteria | Gestione dei test della batteria | ||
| Gestione degli avvisi | L'allarme può essere associato al contatto pulito di uscita, supporta 8 contatti puliti di uscita, può essere impostato per aprirsi normalmente | Rilevamento della capacità residua della batteria | |
| Il livello di allarme può essere impostato su (emergenza / disattivato) | Il livello 5 è una gestione indipendente dello spegnimento | ||
| Avvisare l'utente tramite spia luminosa o allarme sonoro (attivazione/disattivazione opzionale). | Due modalità di spegnimento utente (tempo/tensione) | ||
| 1.000 registrazioni storiche di allarmi | 4 misurazione della potenza utente (misurazione della potenza di carica) | ||
| interfaccia intelligente | 1 interfaccia FE nord, protocollo totale | Salva regolarmente le informazioni sul consumo energetico dell'utente. | |
| 1 interfaccia RS485 rivolta a sud per la gestione delle apparecchiature collegate | |||

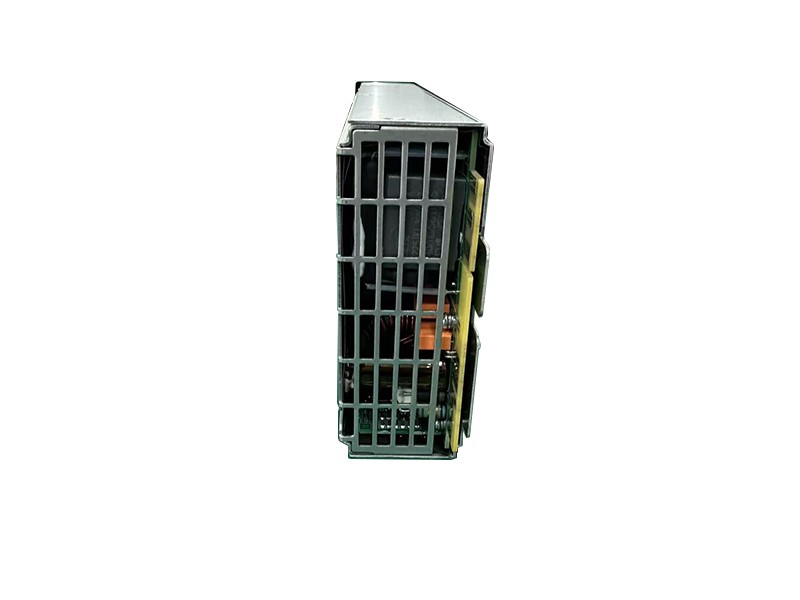

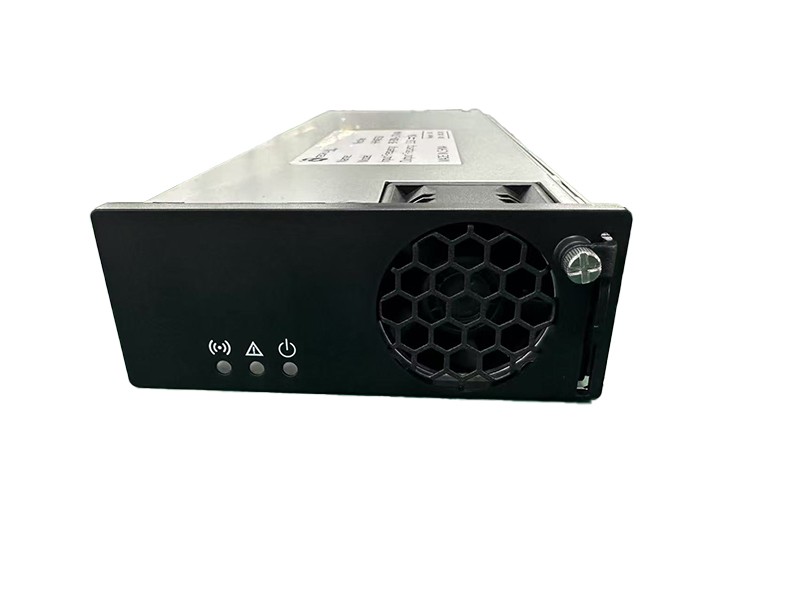

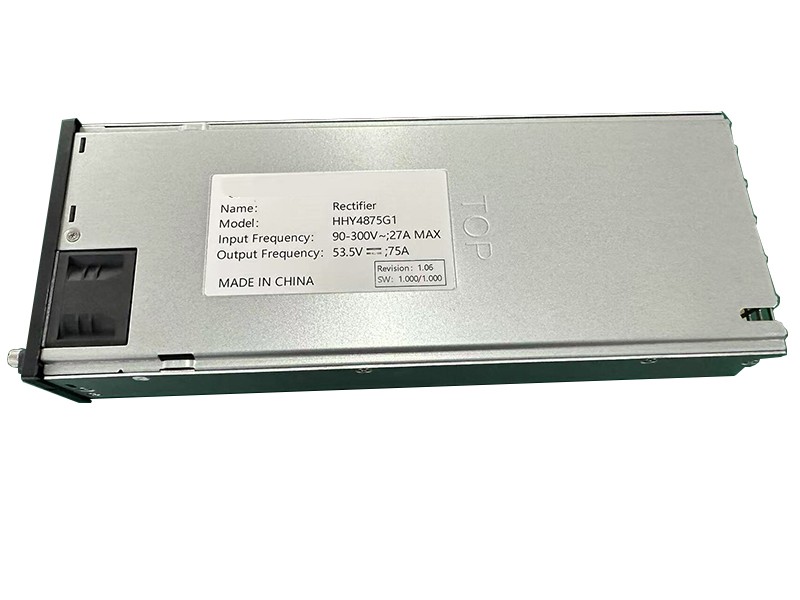

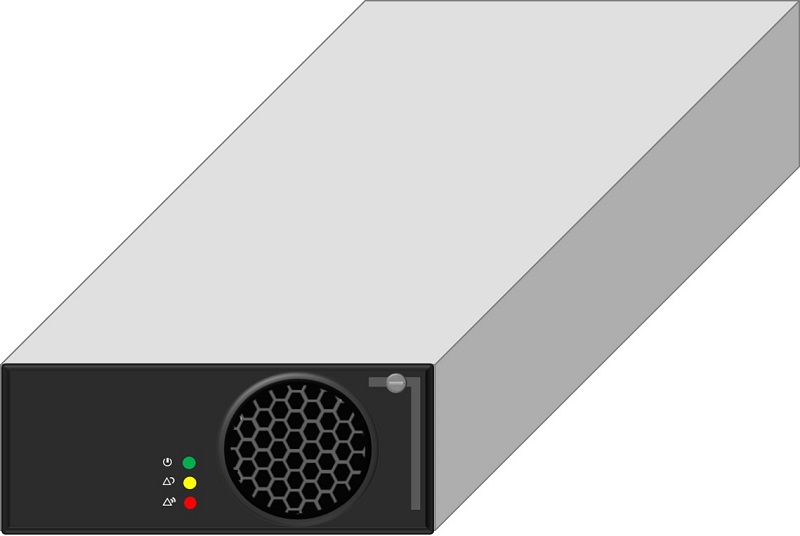

L'HHY4875G1 è un modulo raddrizzatore digitale ad alta efficienza e alta densità di potenza, in grado di gestire un'ampia gamma di tensioni di ingresso; l'uscita predefinita è di 53,5 V CC.
Presenta i vantaggi di una funzione di avvio graduale, una funzione di protezione perfetta, bassa rumorosità e possibilità di utilizzo in parallelo. Il monitoraggio dell'alimentazione pass-through consente il monitoraggio in tempo reale dello stato del modulo di rettifica e della funzione di regolazione della tensione di carico e di uscita.
| Articolo | Schemi | Articolo | Schemi |
|---|---|---|---|
| produttività | > 96% (230 V CA, 50% di carico) | tensione di lavoro | 90 V CA ~ 300 V CA |
| Dimensione | 40,5 mm × 105 mm × 281 mm | frequenza | 45Hz~65Hz, valore nominale: 50Hz/60Hz |
| Peso | < 2 kg | Corrente di ingresso nominale | ≤23A |
| Modalità di raffreddamento | raffreddamento ad aria forzata | fattore di potenza | ≥0,99 (100% di carico) ≥0,98 (50% di carico) ≥0,97 (30% di carico) |
| Protezione contro la sovrapressione in ingresso | > 300 V CA, intervallo di recupero: 290 V CA~300 V CA | THD | ≤5% (100% di carico) ≤8% (50% di carico) ≤12% (30% di carico) |
| Inserire la protezione da sottotensione | < 80 V CA, intervallo di recupero: 80 V CA~90 V CA | tensione di uscita | 42 V CC~58 V CC, valore nominale: 53,5 V CC |
| L'uscita è fornita per la protezione dai cortocircuiti. | Cortocircuito a lungo termine, il cortocircuito scompare e può essere ripristinato | Precisione della pressione stabile | -0,5/0,5(%) |
| Protezione da sovratensione in uscita | Gamma: 59,5 V CC | potenza di uscita | 4000 W (176 V CA~300 V CA) 2000W~4000W (diminuzione lineare da 90~175VAC) |
| Ora di inizio | < 10 secondi | L'output mantiene il tempo | > 10 ms |
| rumore | < 55 dBA | MTBF | 10^5 ore |
