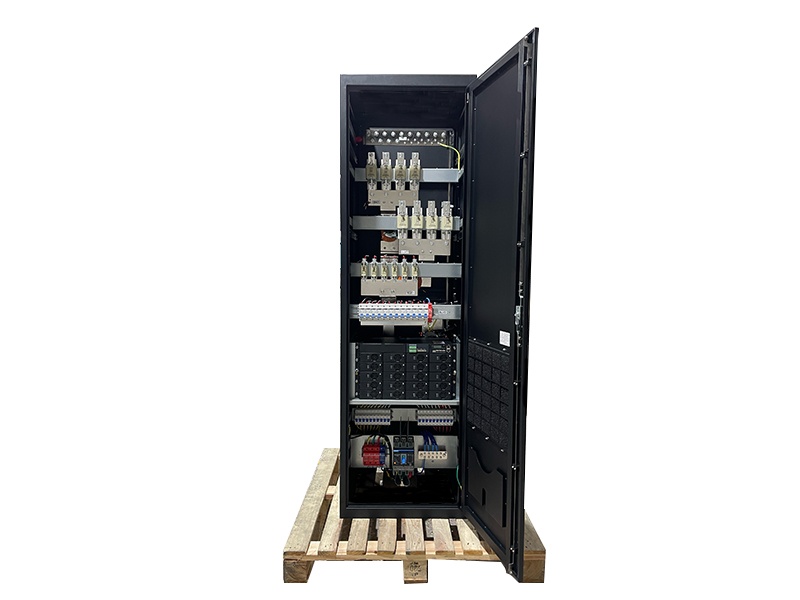

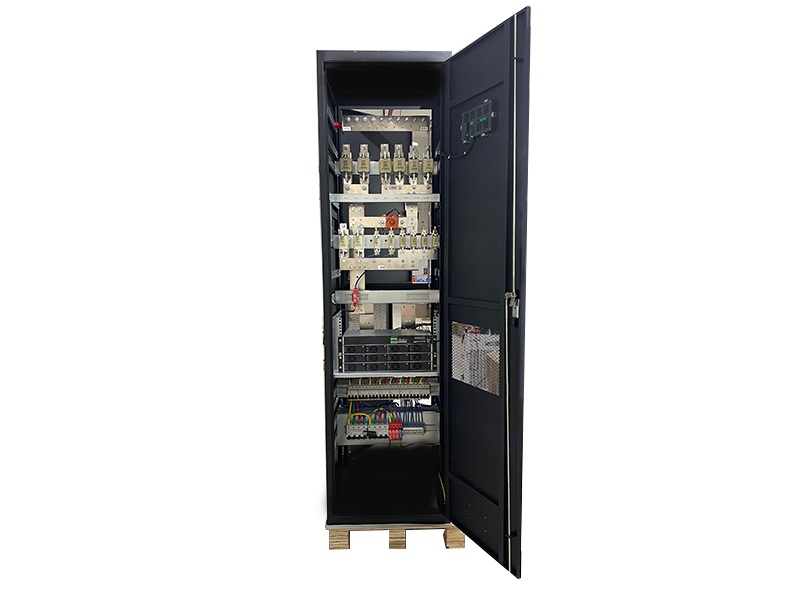

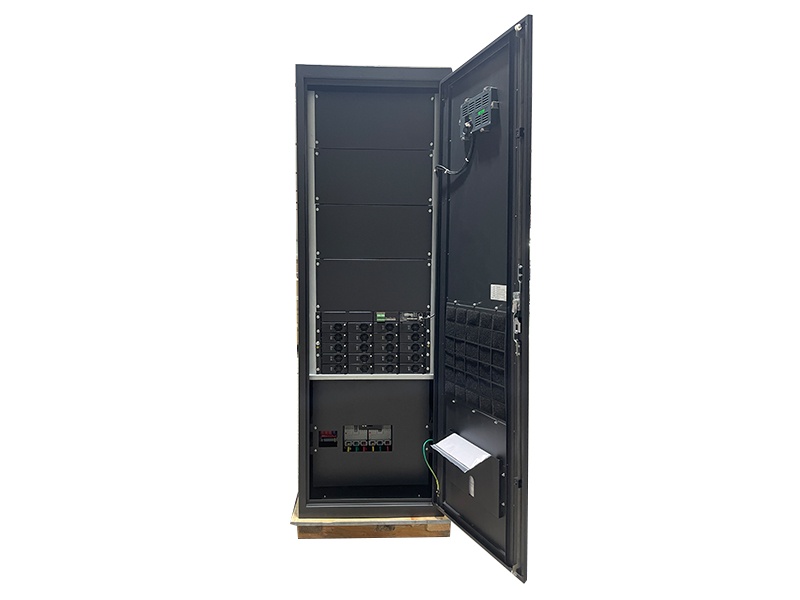

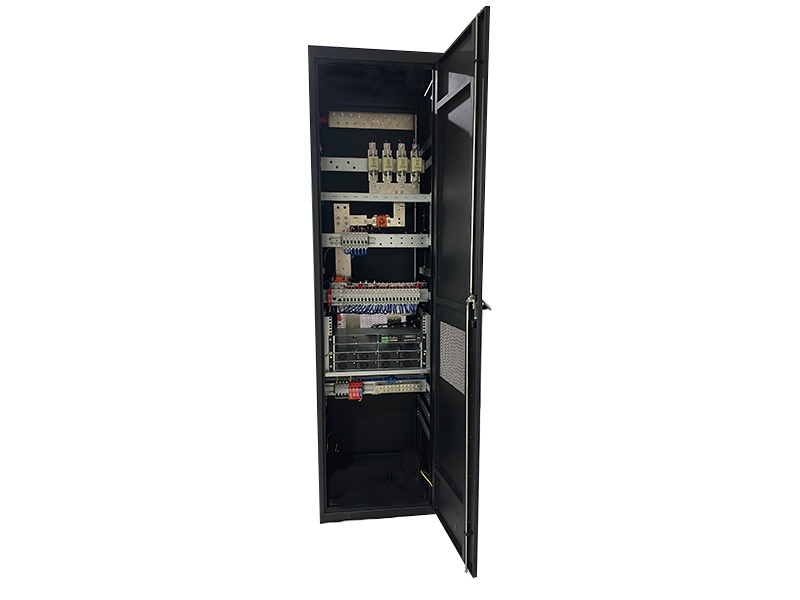

L'armadio del sistema di alimentazione HRTP481000R è un alimentatore integrato per interni con una capacità nominale di 1000 A. Il sistema può essere installato con
20 moduli raddrizzatori 1U 48V/50A. Questo sistema può essere ampiamente utilizzato nelle sale di accesso alle comunicazioni e nei siti aziendali per fornire
Alimentazione affidabile. Si tratta di un dispositivo di alimentazione centralizzato progettato specificamente per ambienti quali sale apparecchiature di comunicazione e data center.
L'HRTP 481000R è un alimentatore integrato per interni ad alte prestazioni con una capacità nominale di 1000 A. Progettato specificamente per la distribuzione centralizzata dell'energia in ambienti esigenti come sale apparecchiature di comunicazione e data center, questo sistema supporta fino a 20 moduli raddrizzatori 1U da 48 V/50 A. Gestito da un'unità di monitoraggio intelligente, fornisce una soluzione di alimentazione stabile e affidabile per infrastrutture di rete di livello aziendale.
Dimensioni del mobile: 2000*600*600 mm
Modalità di manutenzione: linea in entrata verso il basso, manutenzione frontale
| Categoria | Articolo | Schemi |
|---|---|---|
| Sistema | Dimensioni del mobile | 600 mm * 600 mm * 2000 mm |
| Modalità di manutenzione | Fronte | |
| Modalità di installazione | Installazione a pavimento (base di montaggio da 200 mm) | |
| Raffreddamento | Naturale | |
| Metodo di cablaggio | Dal basso verso l'alto e dal basso verso l'alto (supporto dal basso verso l'alto e dall'alto verso il basso) | |

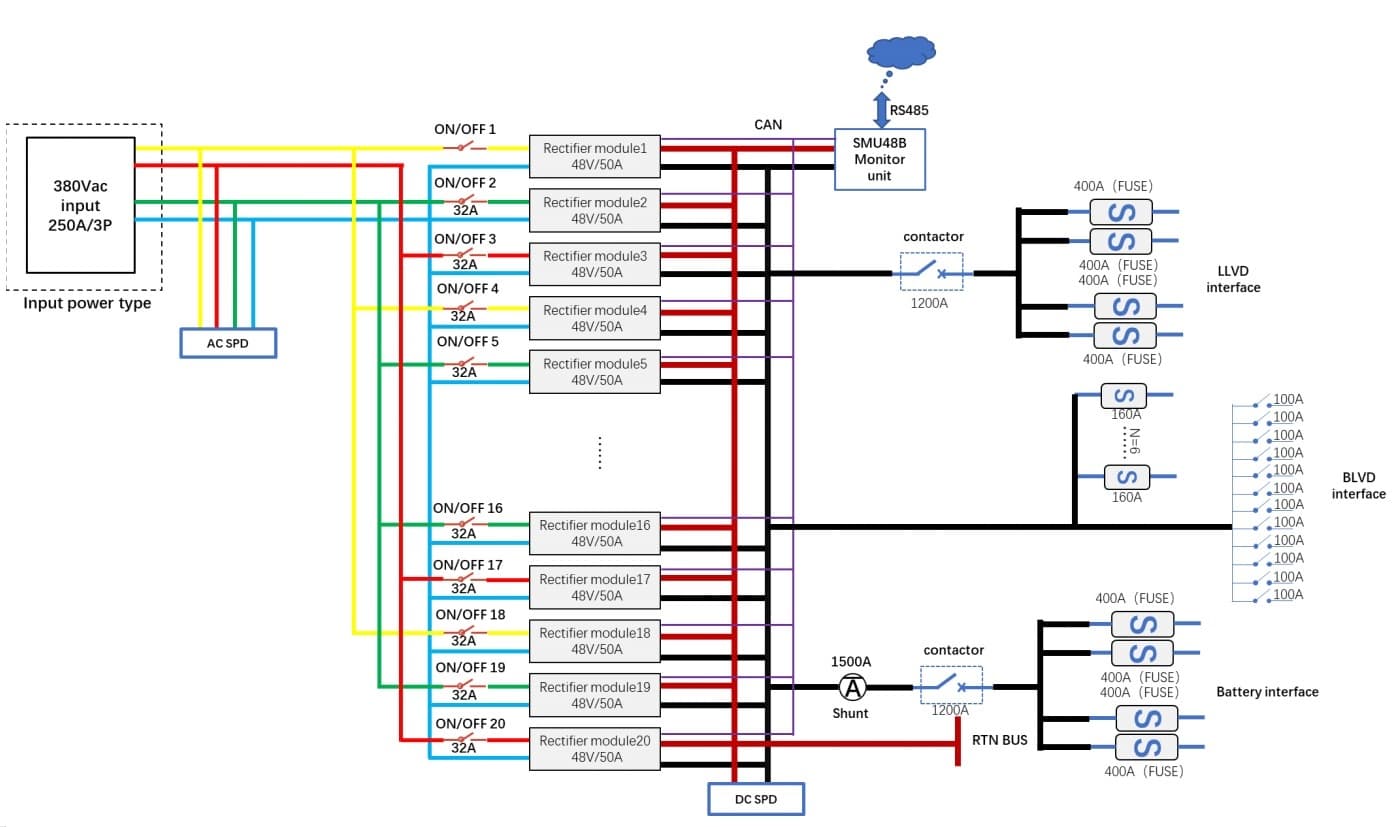

| Ingresso | Modalità di input | Sistema trifase a quattro fili 380 V (doppio ingresso CA); compatibile con sistema monofase a 220 V CA. |
| Frequenza di ingresso | 45Hz~65Hz, Valore nominale: 50Hz | |
| Capacità di input | 1 * Interruttore automatico trifase 250A/3P | |
| Interruttori di ingresso (raddrizzatore) | 20 * 32A/1P MCB | |
| AC SPD | Classe I+II |
| Produzione | Tensione di uscita | 43,2-58 V CC, valore nominale: 53,5 V CC |
| Capacità massima | 60 kW per 176~300 V CA; 30 kW ~ 60 kW (declassamento lineare da 90~175 V CA) | |
| Massima efficienza | 96,2% | |
| Corrente nominale di uscita | 1000A max | |

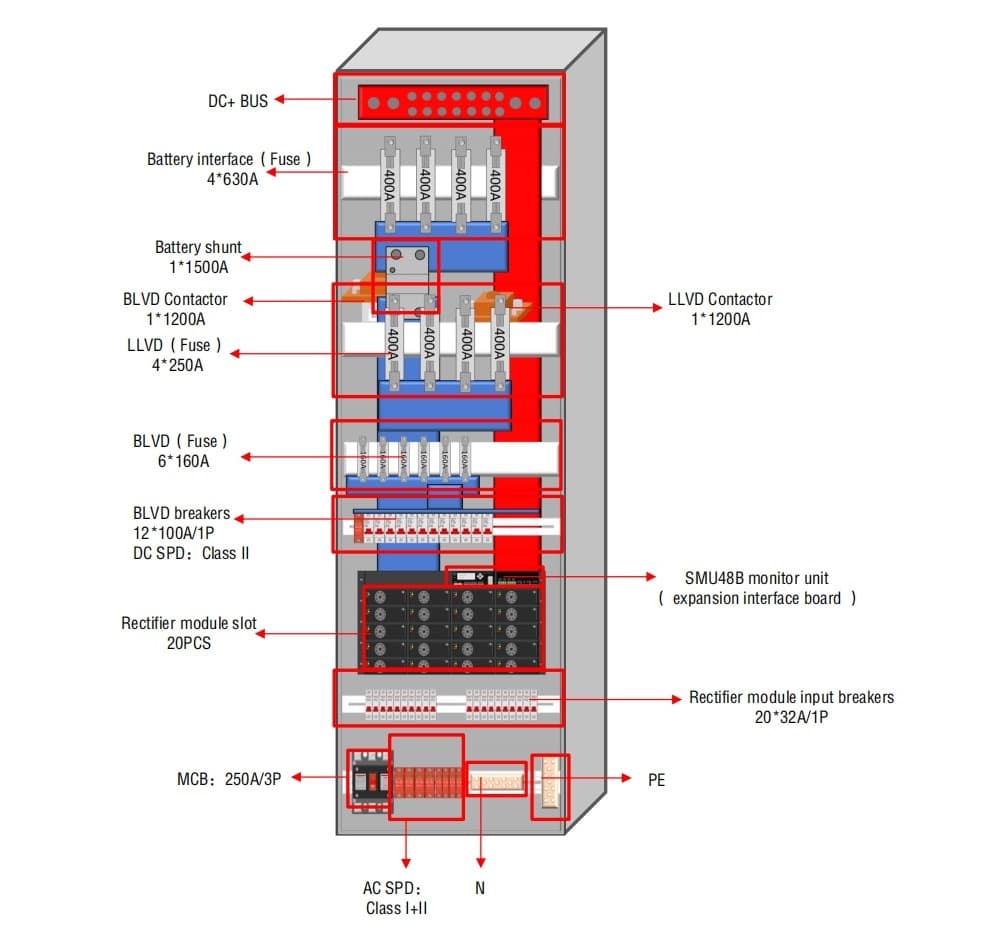

| Interfaccia di uscita | Batteria Fusibile: 4 * 400A; LLVD: Fusibile 4 * 400A; BLVD: Fusibile 6 * 160A, Interruttori 12 * 100A/1P | |
| DC SPD | Classe II |
| Unità di monitoraggio (HM11B) | Ingresso segnale | Ingresso analogico a 2 vie (batteria/temperatura ambiente); Sensori: temperatura e umidità * 1, fumo * 1, acqua * 1, porta * 1; Ingresso a contatto pulito a 6 vie |
| Porta di comunicazione | RS485 / FE | |
| Conservazione della legna | Fino a 1.000 registrazioni di allarmi storici | |
| Modalità di visualizzazione | LCD 128 * 48 | |
| Uscita allarme | 8 punti di contatto a secco | |
| Ambiente | Temperatura di esercizio | Da -25 °C a +75 °C (avvio a -40 °C) |
| Temperatura di conservazione | da -40 °C a +70 °C | |
| Umidità di esercizio | 5% - 95% (senza condensa) | |
| Altitudine | ≤ 3000 m (oltre i 3000 m, la temperatura diminuisce di 1 °C ogni 200 m aggiuntivi) |

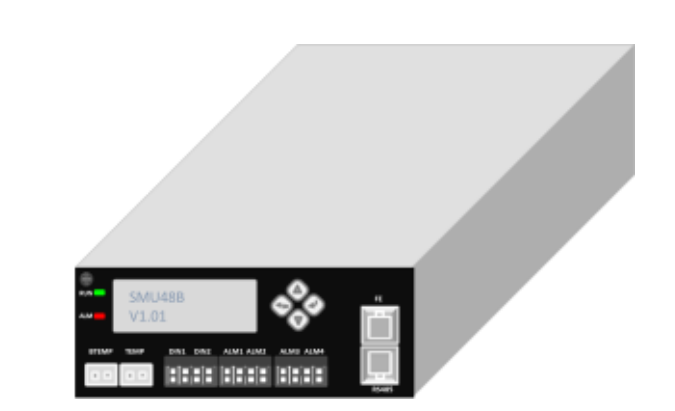

Il modulo di monitoraggio SMU48B è un'unità compatta ma potente, progettata per verificare e controllare lo stato operativo dei sistemi di alimentazione. Offre numerose interfacce, tra cui interfacce per sensori, porte CAN, interfacce RS485 e contatti a secco di ingresso/uscita, consentendo una gestione efficiente dell'ambiente di sito e la segnalazione degli allarmi. Inoltre, supporta la comunicazione remota con sistemi di gestione di rete di terze parti tramite protocolli standard.
Categoria | Schemi | Articolo | Schemi |
|---|---|---|---|
| Caratteristiche di rilevamento | rilevamento delle informazioni CA e CC | Funzionalità di gestione | Gestione della carica della batteria e della carica di mantenimento |
| Rilevamento del raddrizzatore e del modulo solare | compensazione della temperatura della batteria | ||
| Rilevamento delle informazioni sulla batteria | Allarme temperatura batteria alta/bassa | ||
| Sensori ambientali: temperatura, umidità, fumo, acqua, porta | Gestione della ricarica della batteria e della limitazione della corrente | ||
| Rilevamento del segnale di ingresso a contatto pulito a 6 vie | Protezione da bassa tensione della batteria | ||
| Rilevamento della batteria e del fusibile di carico | Gestione dei test della batteria | ||
| Gestione degli avvisi | 8 contatti a secco in uscita (normalmente aperti/chiusi) | Rilevamento della capacità residua della batteria | |
| Livelli di allarme configurabili (Emergenza / Disattivato) | Gestione indipendente dello spegnimento di livello 5 | ||
| Indicatori visivi e acustici (attivazione/disattivazione opzionale) | Modalità di spegnimento a doppio utente (tempo/tensione) | ||
| 1.000 registrazioni storiche di allarmi | Misurazione della potenza per 4 utenti (Potenza di carica) | ||
| Interfaccia intelligente | 1 Interfaccia North FE (protocollo SNMP/HTTPS) | Informazioni regolari sul risparmio energetico | |
| 1 Interfaccia RS485 Sud per le apparecchiature collegate | - |

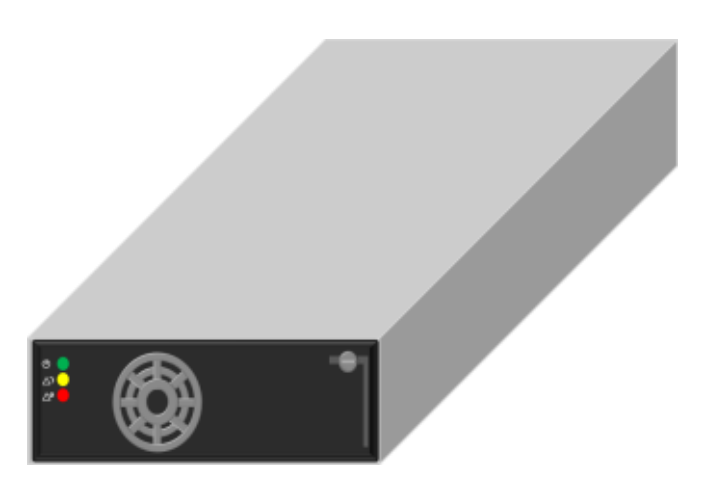

Il SR4850H-1U è un modulo raddrizzatore digitale ad alta efficienza e densità di potenza, progettato per supportare un'ampia gamma di tensioni di ingresso con un'uscita predefinita di 53,5 V CC. Tra i principali vantaggi si annoverano la funzione di avvio graduale, le complete funzionalità di protezione, il funzionamento a basso rumore e il supporto per l'uso in parallelo. Il monitoraggio integrato dell'alimentazione consente il tracciamento in tempo reale dello stato del modulo, delle condizioni di carico e della regolazione della tensione di uscita.
Articolo | Schemi | Articolo | Schemi |
|---|---|---|---|
| Produttività | >96% (230 V CA, carico del 50%) | Tensione di lavoro | 90 V CA ~ 300 V CA |
| Dimensione | 40,5 mm × 105 mm × 281 mm | Frequenza | 45Hz~65Hz (Nominale: 50Hz/60Hz) |
| Peso | <1,8 kg | Corrente nominale in ingresso | ≤19A |
| Modalità di raffreddamento | Raffreddamento ad aria forzata | fattore di potenza | ≥0,99 (carico al 100%) ≥0,98 (carico del 50%) ≥0,97 (carico del 30%) |
| Protezione contro la sovrapressione in ingresso | >300 V CA (Recupero: 290 V CA ~ 300 V CA) | THD | ≤5% (carico al 100%) ≤8% (carico del 50%) ≤12% (carico del 30%) |
| Protezione da sottotensione in ingresso | <80 V CA (Recupero: 80 V CA ~ 90 V CA) | Tensione di uscita | 42 V CC ~ 58 V CC (Nominale: 53,5 V CC) |
| Protezione dai cortocircuiti | Cortocircuito prolungato (ripristino automatico) | Precisione della pressione stabile | -0,5 / 0,5 (%) |
| Protezione da sovratensione in uscita | Gamma: 59,5 V CC | Potenza di uscita | 3000 W (176 V CA ~ 300 V CA) 1350W ~ 3000W (90 ~ 175VAC, diminuzione lineare) |
| Ora di inizio | <10 secondi | Tempo di attesa | >10ms |
| Rumore | <55 dBA | MTBF | 10^5 ore |
