Sistema di alimentazione modulare ad alta efficienza da 48 V CC (200 A/400 A)
Un indipendente Sistema di alimentazione CC integrato 48 V CC 200 A-400 A può essere fornito in modo flessibile per qualsiasi sito interno o armadio di alimentazione per telecomunicazioni esterno se necessario. Agendo come un affidabile sistema di alimentazione della stazione base, la sua capacità massima varia da Da 18 kW (200 A) a 27 kW (400 A)Basato su una nuova generazione alimentatore raddrizzatore Questo modulo offre un'efficienza e una densità di potenza eccezionalmente elevate, consentendo ai clienti di risparmiare energia elettrica e ridurre l'impatto ambientale.
Grazie al suo standard struttura di alimentazione integrata da 19 polliciQuesto sistema può essere installato senza problemi in diverse configurazioni. I componenti base del sottosistema includono un'unità di distribuzione versatile, un'unità di controllo intelligente (SMU) e alloggiamenti hot-swap per raddrizzatori da 6 (200 A) a 9 (400 A). È incluso un disconnettore a bassa tensione (LVD) per migliorare i tempi di scarica e ottimizzare la salute della batteria. Inoltre, la sezione di distribuzione dell'impianto è strategicamente suddivisa in due rami di posizioni degli interruttori automatici, dove la corrente in ciascun ramo è monitorata con precisione dal controllore.
Il sistema di alimentazione CC integrato indipendente a 48 V CC (200 A/400 A) è una soluzione di alimentazione digitale ad alta efficienza e densità di potenza, progettata per rack standard da 19 pollici. Disponibile nelle configurazioni 5U (fino a 18 kW) e 6U (fino a 27 kW), integra perfettamente i moduli raddrizzatori R4850G2, la distribuzione avanzata dell'alimentazione e l'unità di monitoraggio intelligente SMU48B per garantire un funzionamento affidabile e continuo per i siti di telecomunicazione.

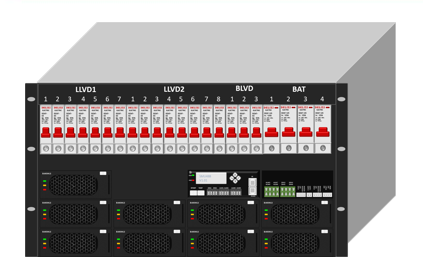

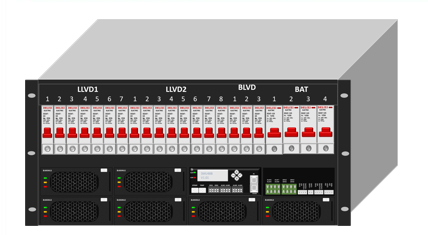

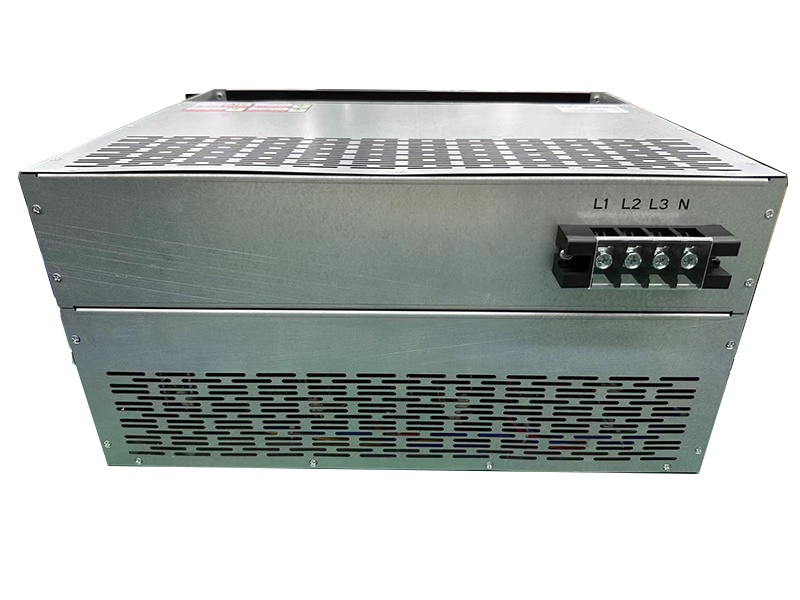

Vista del telaio di alimentazione da 300 A

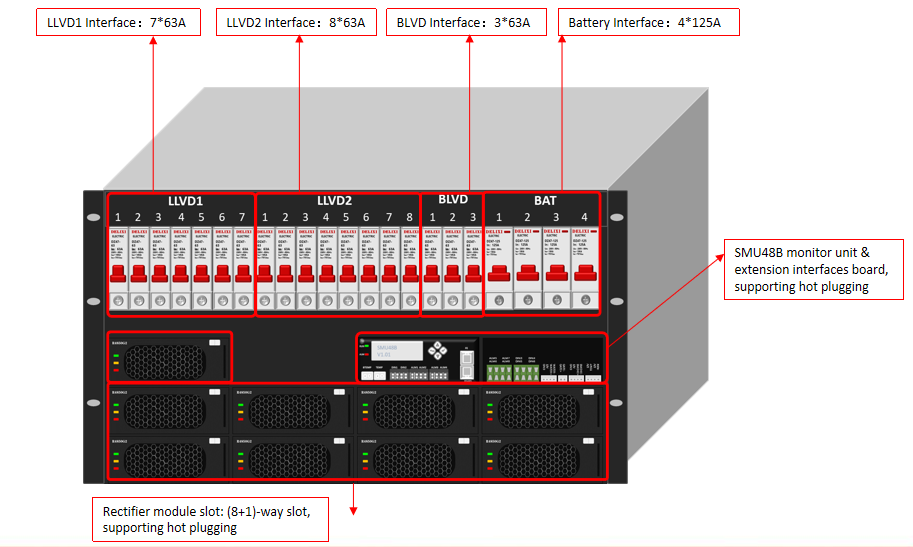

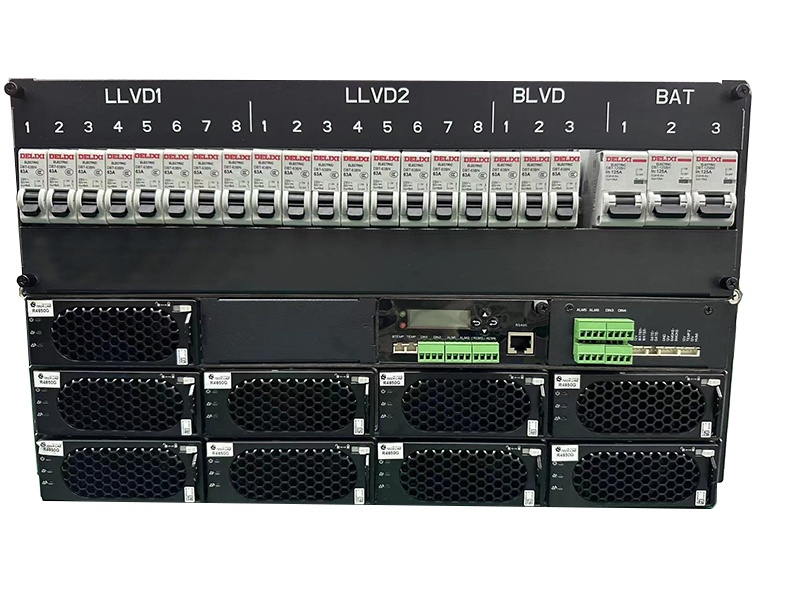

Vista del telaio di alimentazione da 400 A
| Tipo di prodotto | Sistema 5U  | Sistema 6U  | |
|---|---|---|---|
| Sistema | Dimensioni (larghezza, profondità e altezza) | 533 mm (L) × 426 mm (P) × 220 mm (5U, A) | 533 mm (L) × 426 mm (P) × 268 mm (6U, A) |
| Modalità di installazione | Installabile su rack o armadio da 19 pollici | Installabile su rack o armadio da 19 pollici | |
| Modalità di manutenzione | Fronte | Fronte | |
| Peso | ≤20 kg (senza raddrizzatori) | ≤22 kg (senza raddrizzatori) | |
| ingresso | Modalità di input | Sistema trifase a quattro fili 380 V (compatibile con monofase 220 V CA) | Sistema trifase a quattro fili 380 V (compatibile con monofase 220 V CA) |
| Frequenza di ingresso | 45-66 Hz, valore nominale: 50/60 Hz | 45-66 Hz, valore nominale: 50/60 Hz | |
| Capacità di input | 3W+N+P | 3W+N+P | |
| Produzione | Tensione di uscita | 43,2-58 V CC, valore nominale: 53,5 V CC | 43,2-58 V CC, valore nominale: 53,5 V CC |
| Capacità massima | 15-18 kW (176 V CA~300 V CA) 9KW~18KW (declassamento lineare da 85VAC a 175VAC) | 24-27 kW (176 V CA~300 V CA) 12KW~27KW (85VAC~175VAC con declassamento lineare) | |
| Efficienza di picco | 96,2% | 96,2% | |
| Precisione della stabilizzazione della tensione | ≤±0,6% | ≤±0,6% | |
| Corrente nominale di uscita | 250A (compatibile con 300A) | 400A (compatibile con 450A) | |
| Interfaccia di uscita | Interruttori di batteria: 4 * 125A Interfaccia LLVD1: 7*63A; Interfaccia LLVD2: 8*63A; Interfaccia BLVD: 3*63A; | Interruttori di batteria: 4 * 125A Interfaccia LLVD1: 7*63A; Interfaccia LLVD2: 8*63A; Interfaccia BLVD: 3*63A; | |
Il modulo di monitoraggio SMU48B è una piccola unità di monitoraggio, progettata principalmente per verificare lo stato operativo del sistema di alimentazione e controllarne il funzionamento. Offre numerose interfacce, tra cui interfaccia per sensori, porta di connessione CAN, interfaccia RS 485, interfaccia a contatto pulito di ingresso/uscita, ecc., che possono essere utilizzate per la gestione dell'ambiente di sito e la segnalazione di allarmi. Consente inoltre la comunicazione remota con sistemi di gestione di rete di terze parti, supportando protocolli generici, per la gestione a distanza del sistema di alimentazione.

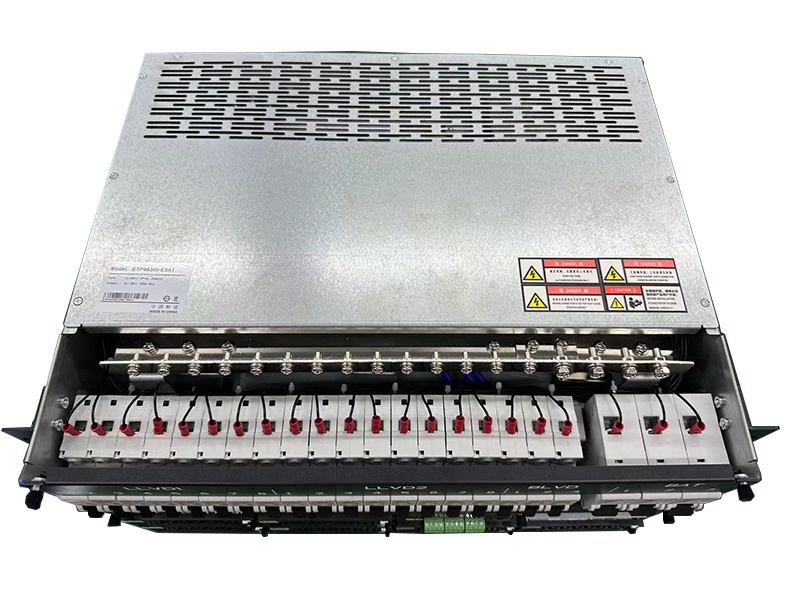

Modulo di monitoraggio (SMU48B)
| Ingresso del segnale | Ingresso analogico bidirezionale per quantità (batteria e temperatura ambiente) Interfaccia del sensore: interfaccia temperatura e umidità * 1 interfaccia fumo * 1 interfaccia dell'acqua * 1 interfaccia porta * 1 6 Numero di ingresso a contatto pulito |
| Uscita di sicurezza | 8 punti di contatto a secco | |
| Porta di comunicazione | RS485/FE | |
| Conservazione della legna | Fino a 1.000 registrazioni di allarmi storici | |
| Modalità di visualizzazione | LCD 128*48 | |
| ambiente | Temperatura di esercizio | Da -25℃ a +75℃ (avviabile a -40℃) |
| Temperatura di conservazione | da -40℃ a +70℃ | |
| Umidità di esercizio | 5% - 95% (senza condensa) | |
| Altitudine | ≤ 3000 m (Quando l'altitudine è compresa tra 3000 m e 5000 m, la temperatura di esercizio diminuisce di 1 °C per ogni 200 m aggiuntivi.) |
| Articolo | Schemi |
|---|---|
| Funzionalità di rilevamento | rilevamento delle informazioni CA e CC |
| Rilevamento delle informazioni del modulo raddrizzatore e del modulo solare | |
| Rilevamento delle informazioni sulla batteria | |
| Allarme di temperatura della batteria alta e bassa | |
| Rilevamento di temperatura e umidità ambientale, temperatura della batteria, magnete della porta, fumo, allagamenti e altre informazioni ambientali | |
| Rilevamento del segnale di ingresso a contatto pulito a 6 vie / Rilevamento della batteria e del fusibile di carico | |
| Caratteristiche dell'aria | Gestione della carica della batteria e della carica di mantenimento / Compensazione della temperatura della batteria |
| Gestione della ricarica della batteria e della limitazione della corrente | |
| Protezione da bassa tensione della batteria | |
| Gestione dei test della batteria / Rilevamento della capacità residua della batteria | |
| Il livello 5 prevede una gestione indipendente dello spegnimento / Due modalità di spegnimento utente (tempo / tensione) | |
| 4 Misurazione della potenza dell'utente (misurazione della potenza di carica) / Salvataggio regolare delle informazioni sulla potenza dell'utente | |
| Gestione degli avvisi | L'allarme può essere associato al contatto pulito di uscita, supporta 8 contatti puliti di uscita, può essere impostato per aprirsi normalmente |
| È possibile impostare il livello di allarme (emergenza/disattivato) / Avvisare l'utente tramite spia luminosa o suono di allarme (attivazione/disattivazione opzionale) | |
| 1.000 registrazioni storiche di allarmi | |
| Interfaccia intelligente | 1 interfaccia FE nord, protocollo totale 1 interfaccia RS485 rivolta a sud per la gestione delle apparecchiature collegate |
Il modulo raddrizzatore digitale R4850G è caratterizzato da elevata efficienza e densità di potenza, e offre un'ampia gamma di tensioni di ingresso, con un'uscita predefinita di 53,5 V CC. Presenta i vantaggi di una funzione di avvio graduale, un'eccellente protezione, bassa rumorosità e possibilità di utilizzo in parallelo. Grazie al monitoraggio dell'alimentazione, consente il controllo in tempo reale dello stato del modulo raddrizzatore, del carico e della regolazione della tensione di uscita.
Articolo  | Schemi | Articolo | Schemi |
|---|---|---|---|
| produttività | >95% (230 V CA, 30%~80% di carico) | tensione di lavoro | 85 V CA ~ 300 V CA |
| Dimensione | 40,8 mm × 105 mm × 269 mm | frequenza | 45Hz~66Hz, valore nominale: 50Hz/60Hz |
| Peso | <2 kg | Corrente di ingresso nominale | ≤17A |
| Modalità di raffreddamento | raffreddamento ad aria forzata | fattore di potenza | ≥0,99 (100% di carico) |
| Protezione contro la sovrapressione in ingresso | >300 V CA, intervallo di recupero: 290 V CA~300 V CA | THD | ≤5% (50%~100% di carico) |
| Inserire la protezione da sottotensione | ＜80 V CA, intervallo di recupero: 80 V CA~90 V CA | tensione di uscita | 42 V CC~58 V CC, valore nominale: 53,5 V CC |
| L'uscita è fornita per la protezione dai cortocircuiti. | Cortocircuito a lungo termine, il cortocircuito scompare e può essere ripristinato | Precisione della pressione stabile | ≤±0,2%Vo |
| Protezione da sovratensione in uscita | Gamma: 56 V CC ~ 60 V CC | potenza di uscita | 3000 W (176 V CA ~ 300 V CA) 1250W~3000W (85~175VAC, diminuzione lineare) |
| Ora di inizio | 3s~10s | L'output mantiene il tempo | >10 ms |
| Consumo energetico in modalità standby | ≤5W | MTBF | >500.000 ore (25℃) |

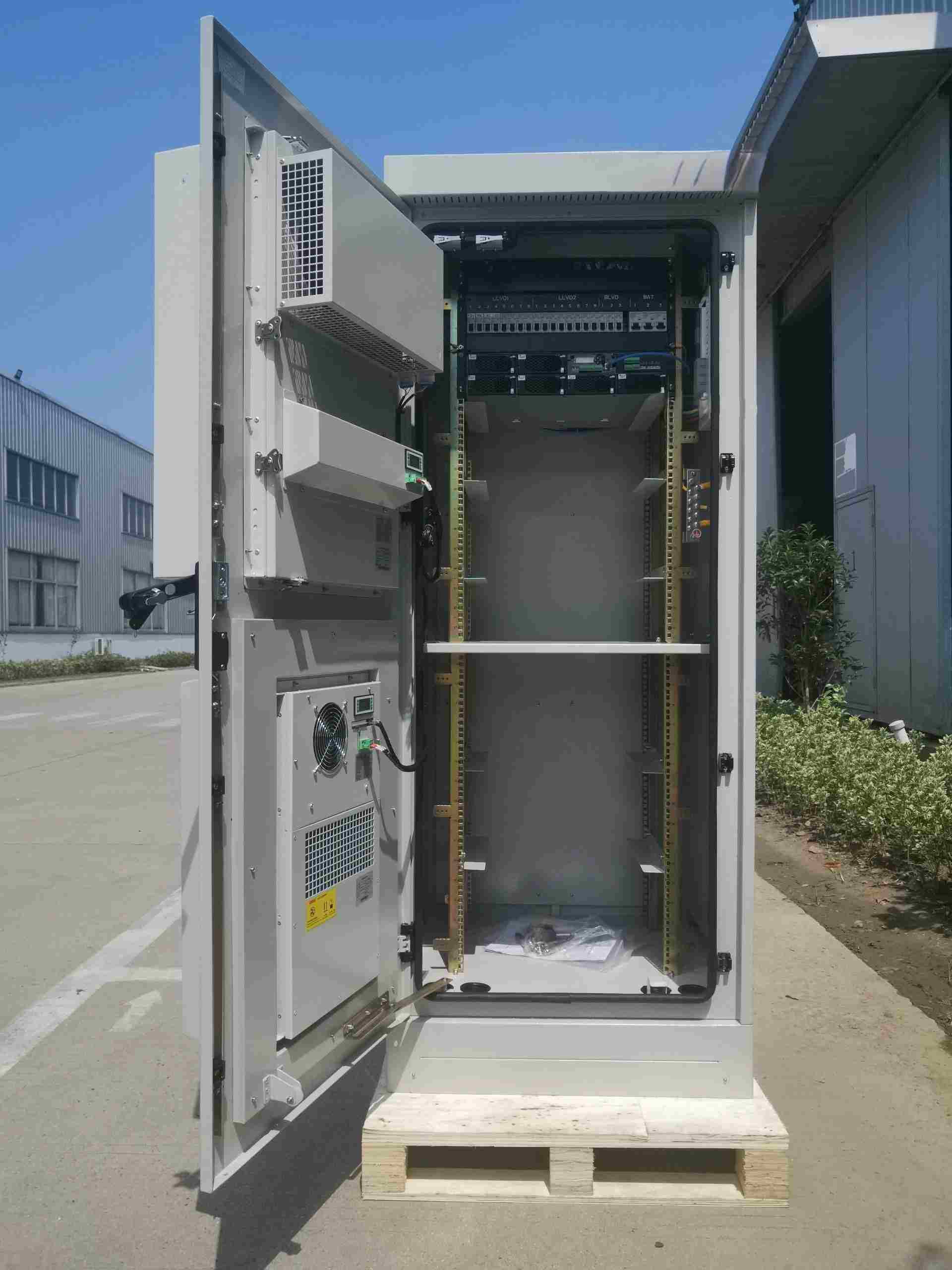

Visualizzazione in condizioni reali della configurazione del sistema di alimentazione 5U all'interno dell'armadio esterno integrato.

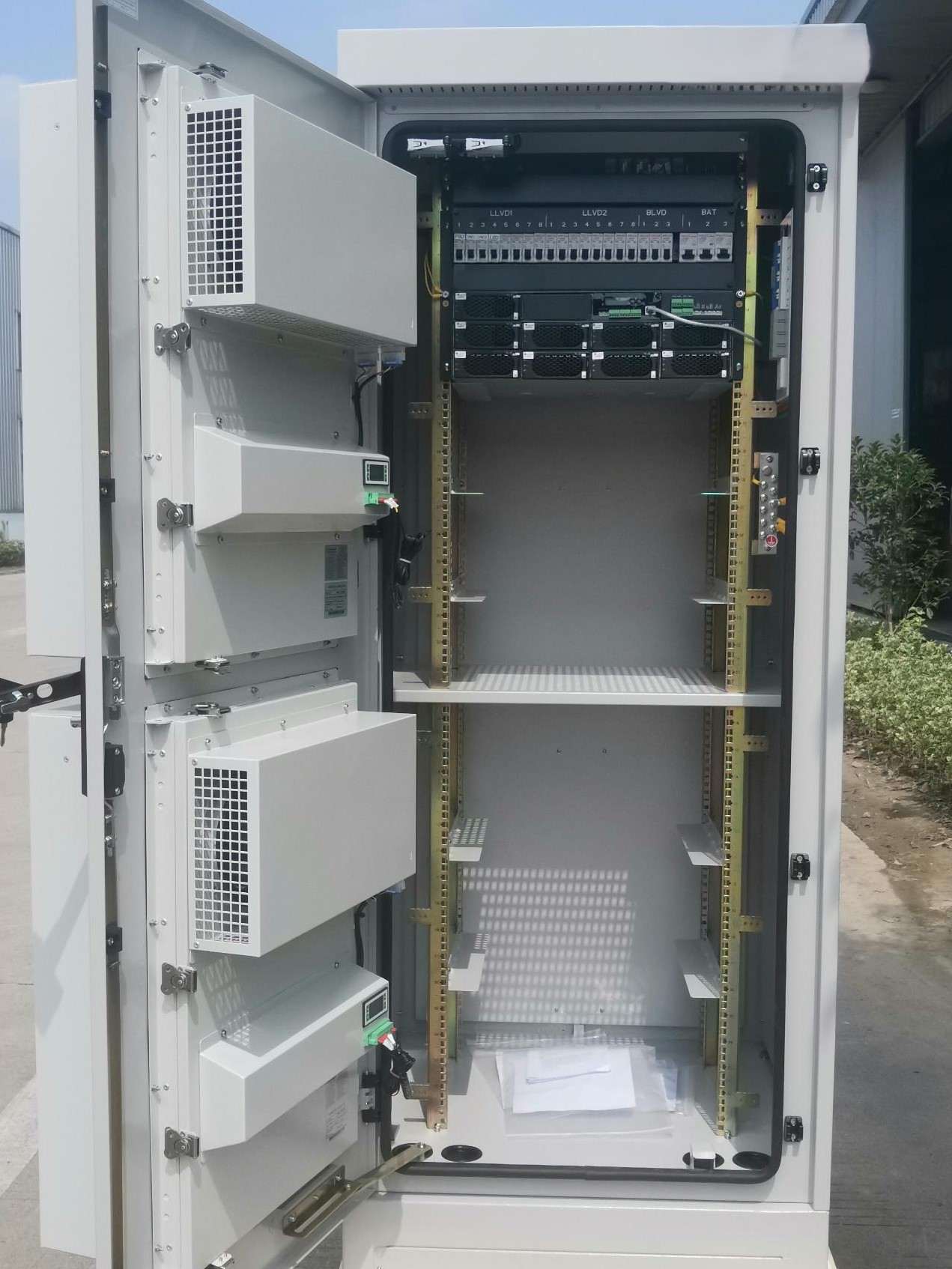

Presentazione della configurazione del sistema di alimentazione 6U, che offre ampio spazio per l'integrazione di apparecchiature e batterie.

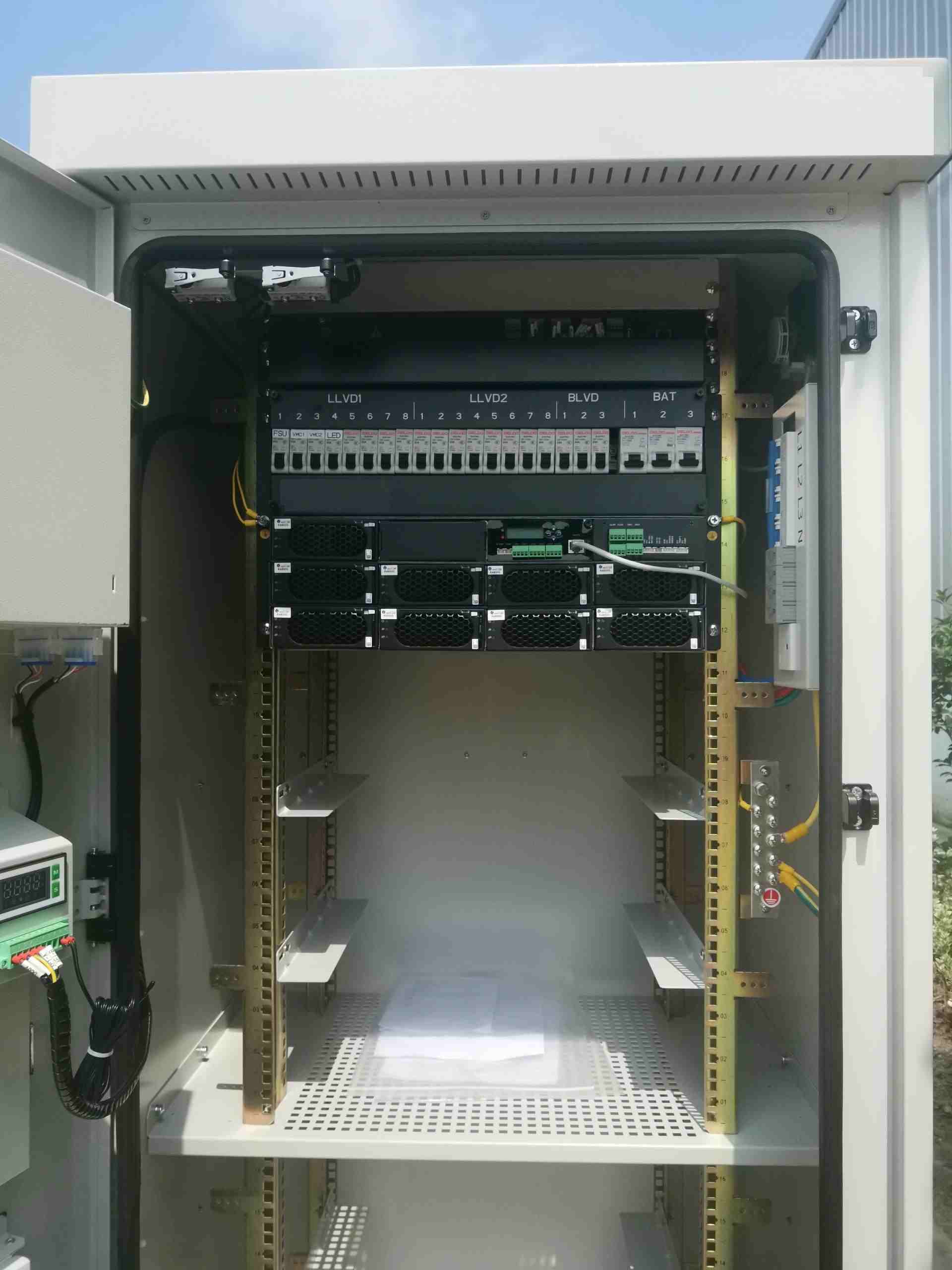

Vista dettagliata del layout di installazione 6U, che evidenzia la struttura interna modulare e la gestione organizzata dello spazio.
