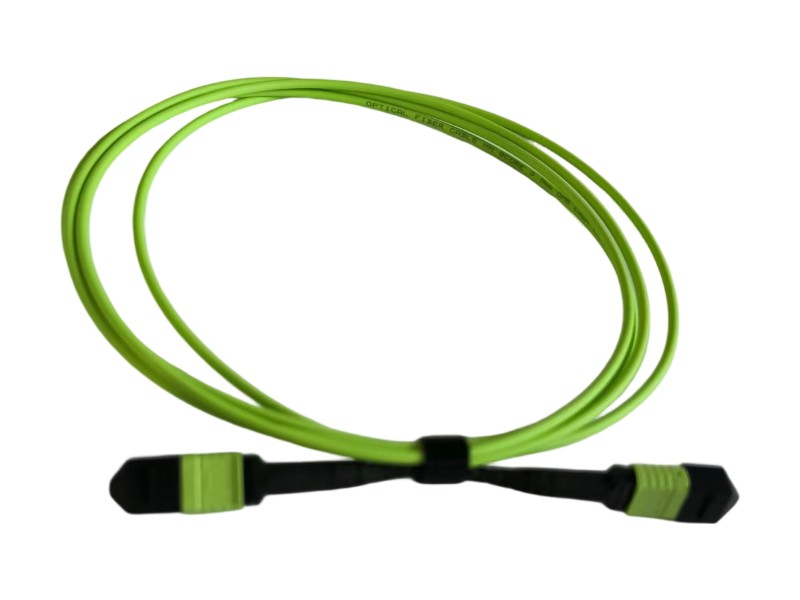

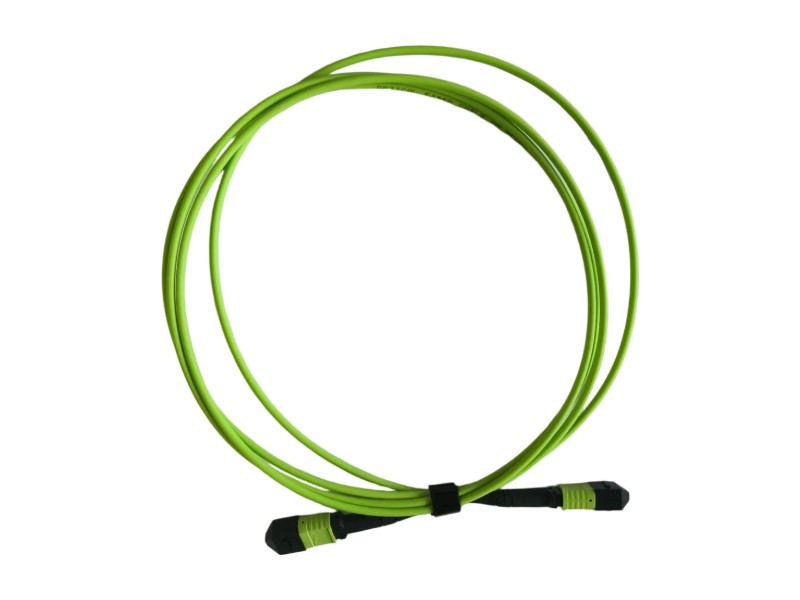

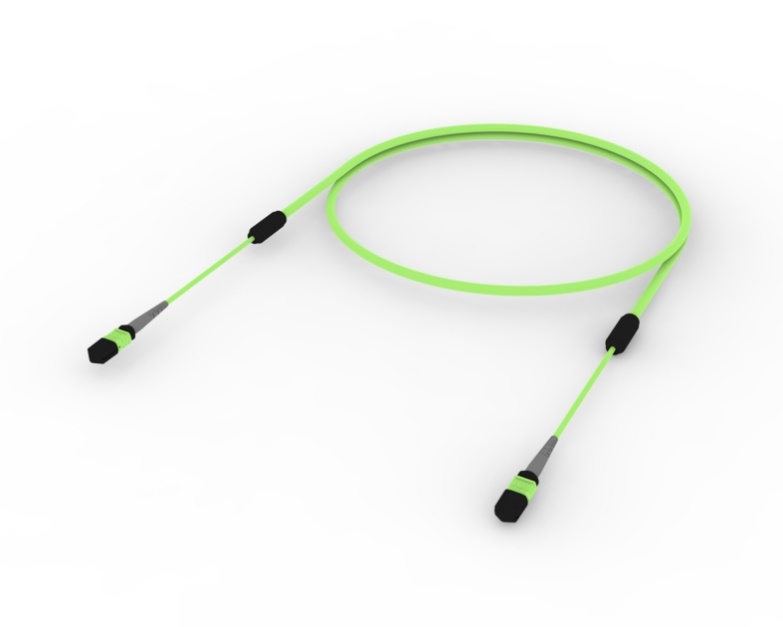

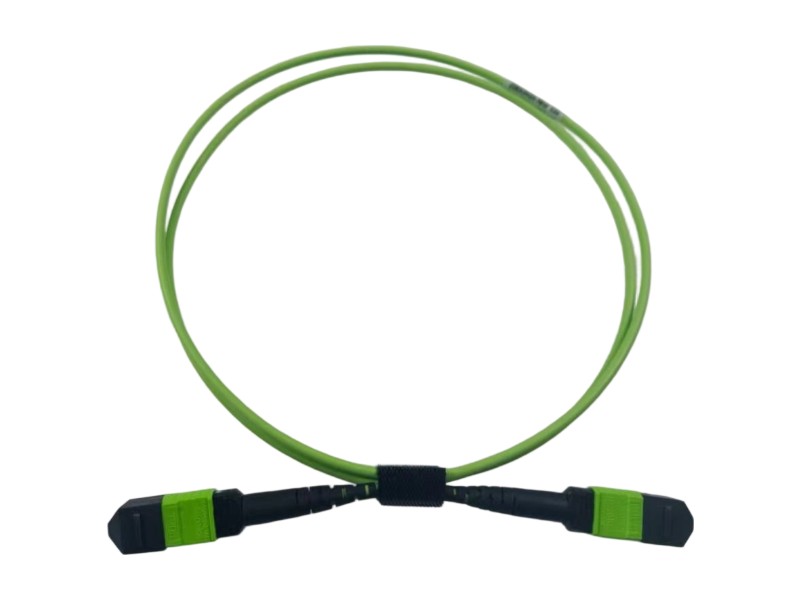

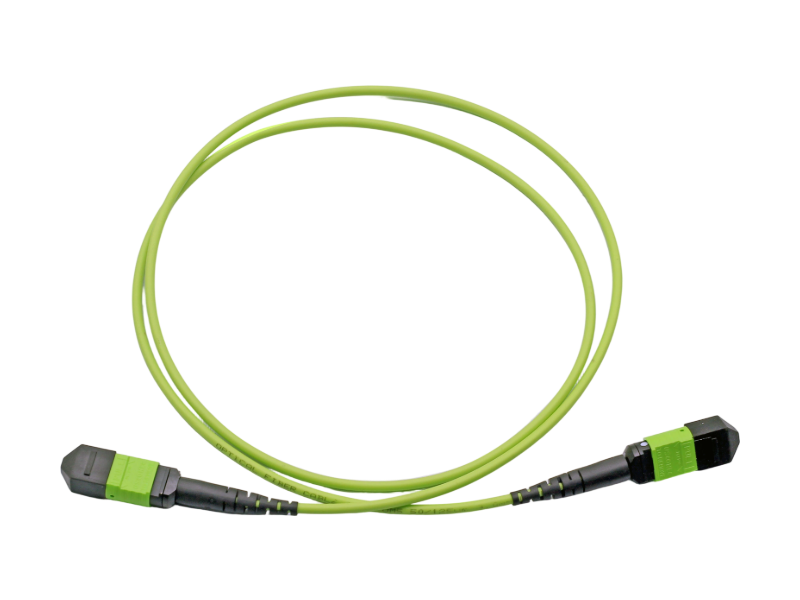

Cavo patch in fibra multimodale 8F OM5 MPO/PC a MPO/PC, colore verde lime

Casa Libri 2. Soluzioni per Data Center 2.3 MPO 2.3-1 Cavi patch MPO

Cavo patch in fibra multimodale 8F OM5 MPO/PC a MPO/PC, colore verde lime

Cavo patch in fibra multimodale 8F OM5 MPO/PC a MPO/PC, colore verde lime

Name: Cavo patch in fibra multimodale 8F OM5 MPO/PC a MPO/PC, colore verde lime
Availability: InStock

premi Cavo patch multimodale 8F OM5 MPO/PC a MPO/PC (Verde lime) Massimizza le capacità del tuo Data Center e della tua Storage Area Network (SAN) con il cavo patch multimodale K&M OM5 a 8 fibre da MPO/PC a MPO/PC. Progettato per le architetture ad alta densità di nuova generazione, questo cavo OM5 verde lime è pre-terminato al 100% e testato in fabbrica per garantire una trasmissione ottica impeccabile. Conforme agli standard IEC-61754-7, supporta i protocolli ultraveloci 40G e 100G.

La fibra multimodale OM5 offre prestazioni di banda eccezionali su lunghezze d'onda di 850 nm, 953 nm e 1300 nm, con un raggio di curvatura minimo di soli 7,5 mm per una flessibilità di instradamento superiore. Rivestita con una guaina LSZH ignifuga, garantisce la massima sicurezza e durata in ambienti critici.

Inquiry now

Cavo MPO, da MPO/PC 8 [Core] a MPO/PC 8 [Core], [Tipo [A o B],

Multimodale, 8 fibre totali OM5 Verde lime

Caratteristiche

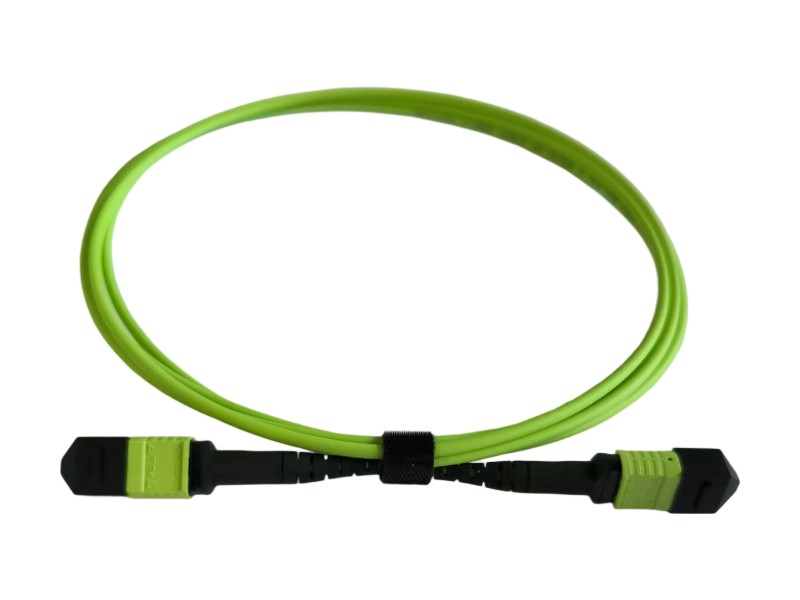

• Connettore MPO conforme a IEC-61754-7, facile da implementare
• Pre-terminati al 100% e testati in fabbrica per garantire le prestazioni di trasferimento.
• Elevata compatibilità, flessibilità e prestazioni del sistema.
• Conformità ai protocolli 40G e 100G
• Supporta temperature fino a 12°F, 24°F, 48°F, 72°F, 96°F, 144°F; sono disponibili prodotti personalizzati.

Applicazione

SAN (Storage Area Network)
Rete del centro dati
Area di distribuzione delle apparecchiature (EDA) dello switch LAN/SAN
Architetture ad alta densità

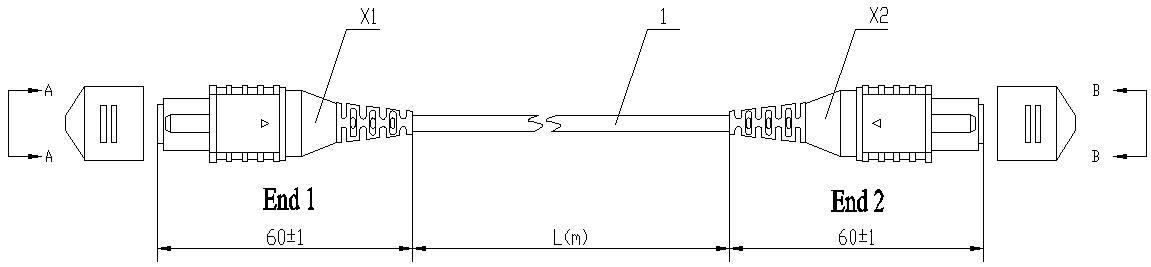

Disegno di contorno

Schema di assemblaggio del cavo ottico

Elementi del cavo ottico assemblato mostrato nella figura sopra

NO.	Elemento	Requisiti	NO.	Elemento	Requisiti
X1	Connettore MPO	8 core,	1	Cavo ottico da 3,0 mm	Vedere l'allegato A

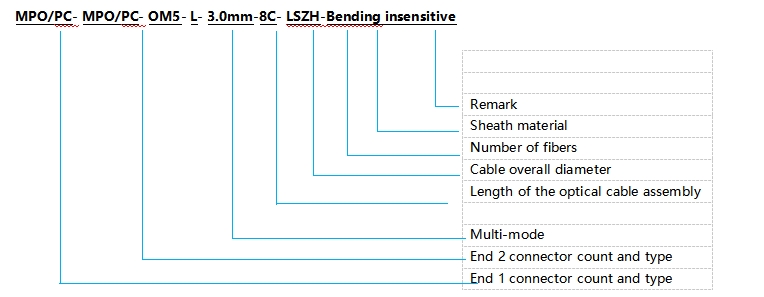

Tipo e specifica

Elenco di cavi patch di diversa lunghezza

NO.	BOM	Tipo e specifica	Lunghezza (L)
1		1MPO/PC(8F) a 1MPO/PC (8F) verde lime Tipo B OM5 Lunghezza	**M

Articolo A

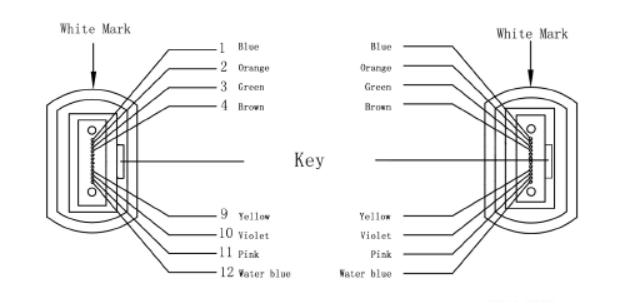

Codice PIN dei connettori MPO

Assegnazione dei pin

Inizio Parte	Colore	Parte finale
X1-1	Blu	X2-1
X1-2	Arancia	X2-2
X1-3	Verde	X2-3
X1-4	Marrone	X2-4
X1-		X2-
X1-		X2-
X1-		X2-
X1-		X2-
X1-9	Giallo	X2-9
X1-10	Viola	X2-10
X1-11	Rosa	X2-11
X1-12	Sabato	X2-12

Sezione trasversale del cavo

Prestazioni ottiche

Connettore MPO		Standard SM MT Ferrule		Bassa perdita SM MT Ferrule		Standard MM MT Ghiera	Bassa perdita MM MT Ghiera
Polacco		APC	PC	APC	PC	PC	PC
Inserimento Perdita (dB)	Tipico	0,50	0,50	0,30	0,30	0,50	0,30
Inserimento Perdita (dB)	Massimo	0,70	0,70	0,50	0,50	0,70	0,50
Perdita di ritorno (dB)		60	45	60	45	20	20
Intercambiabilità (dB)		≤0,3 dB
Durata (dB)		<0,2 dB (500 accoppiamenti, secondo EIA-455-21A)
Resistenza alla trazione (dB)		≤0,3 dB (max 66 N)
Temperatura di esercizio (°C)		-20 ~ +60
Temperatura di conservazione (°C)		-40 ~ +80

Parametri di struttura

Elementi		Specifiche
Conteggio delle fibre		2-12	14-24
Fibra ottica	Diametro (±5 μm)	250
	Colore	1. Bianco 2. Blu 3. Arancione 4. Verde 5. Marrone 6. Grigio 7. Rosso 8. Nero 9. Giallo 10. Viola 11. Rosa 12. Acquamarina	Il secondo gruppo di 12 fibre con anelli neri è separato dal primo gruppo di 12 e il colore della fibra n. 20 è naturale.
	Nucleo rinforzato	Filato di aramide
	Materiale della giacca	LSZH
Cavo	Colore	Giallo per fibra monomodale; arancione per fibra multimodale; altri colori disponibili su richiesta.
	Diametro esterno (±0,5 mm)	3.0	3.8
	Peso del cavo (kg/km)	Circa 8,3	Circa 10,8

Proprietà ottiche

Monomodale

Tipo di fibra		Monomodale G652D (1310/1550 nm)	Monomodale G657A1 (1310/1550 nm)	Monomodale G657A2 (1310/1550 nm)
Attenuazione	Tipico	0,36/0,22	0,36/0,22	0,36/0,22
Attenuazione	Massimo	0,5/0,4	0,5/0,4	0,5/0,4
Pendenza di dispersione zero		≤0,091 ps/km·nm²	≤0,092 ps/km·nm²	≤0,092 ps/km·nm²
Dispersione (1285~1340 nm)		-3,5 – 3,5 ps/(nm·km)	-3,5 – 3,5 ps/(nm·km)	-3,5 – 3,5 ps/(nm·km)
Diametro del campo modale (@1300nm)		9,3±0,4 µm	8,8±0,4 µm	8,8±0,4 µm
Lunghezza d'onda di taglio del cavo (nm)		≤1260 nm	≤1260 nm	≤1260 nm
Raggio di curvatura minimo (mm)		16 mm	10 mm	7,5 mm
Diametro del rivestimento (µm)		125±1,0	125±1,0	125±1,0

Multimodale

Tipo di fibra		Multimodale (62,5/125 µm) (850/1300 nm)	Multimodale (50/125 µm) (850/1300 nm)	Multimodale BIOM3 (850/1300 nm)	Multimodale BIOM4 (850/1300 nm)
Attenuazione (dB)	Tipico	3.0/1.0	3.0/1.0	3.0/1.0	3.0/1.0
Attenuazione (dB)	Massimo	3,5/1,5	3,5/1,5	3,5/1,5	3,5/1,5
Larghezza di banda (MHz·km)		≥200/≥500	≥500/≥500	≥1500/≥500	≥3500/≥500
Larghezza di banda modale effettiva		----/----	----/----	≥2000/----	≥4700/----
Ethernet 10 Gigabit SX (MHz·km)		----	----	≤300/----	≤550/----
Raggio di curvatura minimo (mm)		30	30	7.5	7.5
Diametro del rivestimento (µm)		125±1,0	125±1,0	125±1,0	125±1,0

Tipo di fibra		Multimodale OM5 (850/953nm/1300nm)
Attenuazione	Tipico	3.0/----/1.0
Attenuazione	Massimo	3,5/----/1,5
Larghezza di banda	@850nm	≥3500 MHz·km
	@953nm	≥1850 MHz·km
	@1300nm	≥500 MHz·km
Modale efficace larghezza di banda	@850nm	≥4700 MHz·km
Modale efficace larghezza di banda	@953nm	≥2470 MHz·km
Ethernet 10 Gigabit SX a 850 nm		≤600 MHz·km
Raggio di curvatura minimo		7,5 mm
Diametro del rivestimento (µm)		125±1,0

* Le altre proprietà ottiche devono essere conformi agli standard internazionali IEC 60793/IEC 60794 o ITU-T.

Requisiti delle proprietà

Proprietà meccaniche

Proprietà meccaniche		Numero di fibre 2~4	Numero di fibre 6~12	Numero di fibre: 14-24
Resistenza alla trazione	Installazione	440N	660N	1320N
Resistenza alla trazione	Operazione	130N	200N	400N
Raggio di curvatura minimo (D: Diametro del cavo)	Installazione	20D	20D	20D
Raggio di curvatura minimo (D: Diametro del cavo)	Operazione	10D	10D	10D
Resistenza allo schiacciamento		1000 N/100 mm	1000 N/100 mm	1000 N/100 mm

* Le proprietà meccaniche delle altre fibre ottiche e dei cavi devono essere conformi agli standard internazionali IEC 60794.

Caratteristiche ambientali

temperatura di trasporto	-20℃~+60℃
Temperatura di conservazione	-20℃~+60℃
Temperatura di installazione	-20℃~+60℃
Temperatura di esercizio	-20℃~+60℃
Ignifugo	IEC 60332-1

Imballaggio, marcatura e consegna

Imballaggio

Fusti in legno o compensato con protezione.

Marcatura

Segnalazione del cavo ogni metro tramite:

Nome del progetto o responsabile del progetto
Anno di fabbricazione
Tipo di cavo e numero di fibre
lunghezza del cavo
Ecc. O secondo necessità

Durata della consegna

I tempi di consegna standard sono 2 km/tamburo.

Informazioni per l'ordine

BOCS-G3D-2.0-FA00-2Z

1 Materiale tampone stretto	2 Selezionare il colore del cavo	3 Numero di fibre	4 Selezionare il tipo di fibra
Z=LSZH H=Itrelo	O=Arancione Y=Giallo A=Acqua Altri colori disponibili su richiesta.	014~024	B1.3=G652D B6a1=G657A1 B6a2=G657A2 A1=50/125μm A1b=62,5/125μm BIOM3=Bend Insensitive-Maxband OM3 BIOM4 = OM4 insensibile alla flessione - Maxband OM5 = Insensibile alla flessione - Maxband OM5

Informazioni sull'ordine

X a X	X	X	X	X	X	X	X	X
Tipo di connettore	MPO Polacco	Colore dell'abitazione	Tipo di fibra	Conteggio delle fibre	Lunghezza del cavo	lunghezza della treccia	Tipo di cavo	Polarità
1 = MPO-Femmina 2 = MPO-Maschio 3 = LC/APC 4 = LC/UPC 5 = SC/APC 6 = SC/UPC 7 = FC/APC 8 = FC/UPC 9 = ST 0 = MU S = Special	1 = UPC 2 = PC 3 = APC 8 gradi	1 = Beige 2 = Acquamarina 3 = Verde 4 = Giallo 5 = Nero 6 = Rosso S = Special	1 = SM 9/125 G652D 2 = SM 9/125 G657A 3 = MM 50/125 (OM2) 4 = MM 50/125 (OM3) 5 = MM 50/125 (OM4) 6 = MM 62.5/125 (OM1)	1 = 8 2 = 12 3 = 24 4 = 48 5 = 72 6 = 96 7 = 144 S = Special	0 = 0,5 m 1 = 1,0 m 2 = 2,0 m 3 = 3,0 m S = Special	0 = 0 m 1 = 0,5 m 2 = 0,6 m 3 = 1,0 m 4 = 1,5 m 5 = 2,5 m 6 = 3,0 m S = Special	1 = Nastro nudo 2 = Ovale 3 = Rotondo S = Special	A = Polarità A B = Polarità B C = Polarità C

Domande frequenti

Q Per quali applicazioni è più indicato questo cavo patch OM5 MPO?

A: È altamente raccomandato per reti di archiviazione (SAN), reti di data center, aree di distribuzione delle apparecchiature (EDA) e qualsiasi architettura ad alta densità che richieda prestazioni robuste.

Q Cosa distingue la fibra OM5 dalle fibre multimodali standard?

A: La fibra OM5 è progettata per supportare protocolli ad alta velocità 40G e 100G e offre un'eccezionale larghezza di banda modale effettiva su più lunghezze d'onda, tra cui 850 nm, 953 nm e 1300 nm. Ciò garantisce una trasmissione dati ultraveloce e stabile su distanze maggiori.

Q Questo cavo è sicuro per l'uso in ambienti interni di data center?

A: Sì, è racchiuso in una guaina a bassa emissione di fumo e senza alogeni (LSZH) e rispetta il rigoroso standard di resistenza alla fiamma IEC 60332-1, garantendo sicurezza e protezione ambientale superiori negli impianti critici.
