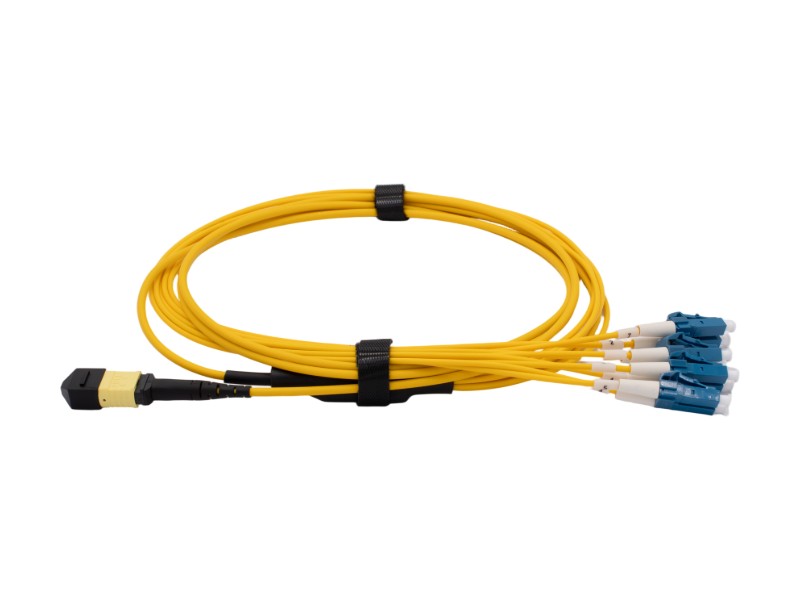

Cavo patch duplex OS2 a 8 pin MPO/APC per LC/PC, monomodale.

Casa Libri 2. Soluzioni per Data Center 2.3 MPO 2.3-1 Cavi patch MPO

Cavo patch duplex OS2 a 8 pin MPO/APC per LC/PC, monomodale.

Cavo patch duplex OS2 a 8 pin MPO/APC per LC/PC, monomodale.

Name: Cavo patch duplex OS2 a 8 pin MPO/APC per LC/PC, monomodale.
Availability: InStock

Conforme agli standard IEC-61754-7, il Connettore MPO Consente una rapida implementazione nelle aree di distribuzione delle apparecchiature (EDA). Supporta pienamente i protocolli ad alta velocità 40G e 100G, offrendo prestazioni ottiche eccezionali con una perdita di inserzione tipica di soli 0,30 dB per i connettori SM MPO a bassa perdita e ≤ 0,2 dB per i connettori LC. Rivestito in una robusta guaina gialla LSZH da 3,0 mm ignifuga, questo cavo breakout garantisce affidabilità e sicurezza superiori in ambienti ad alta densità.

Inquiry now

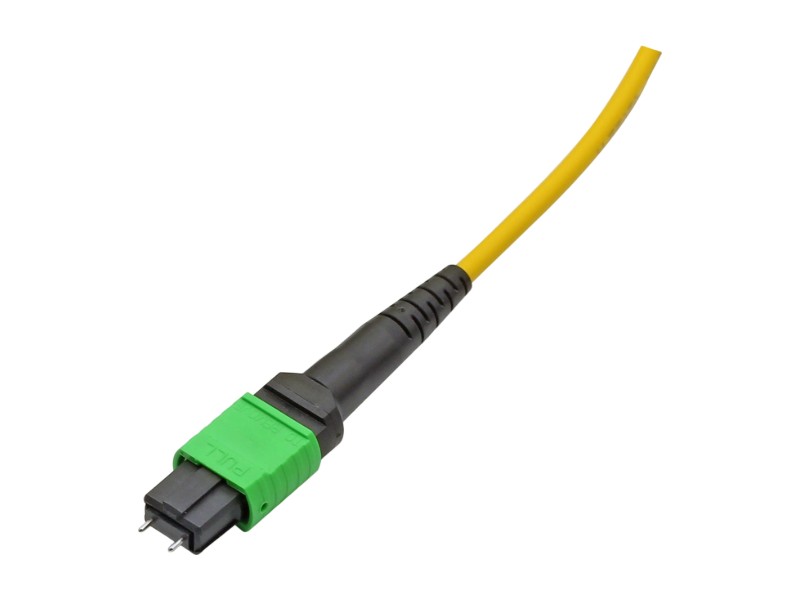

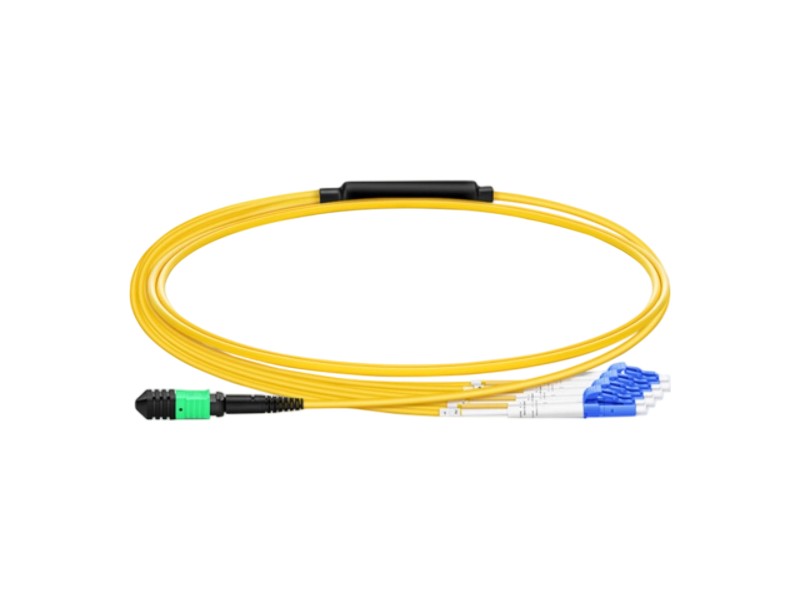

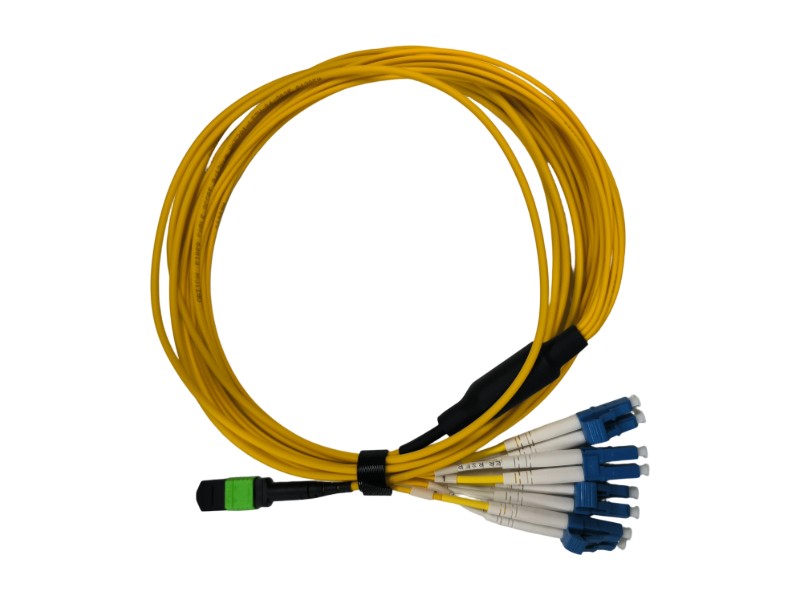

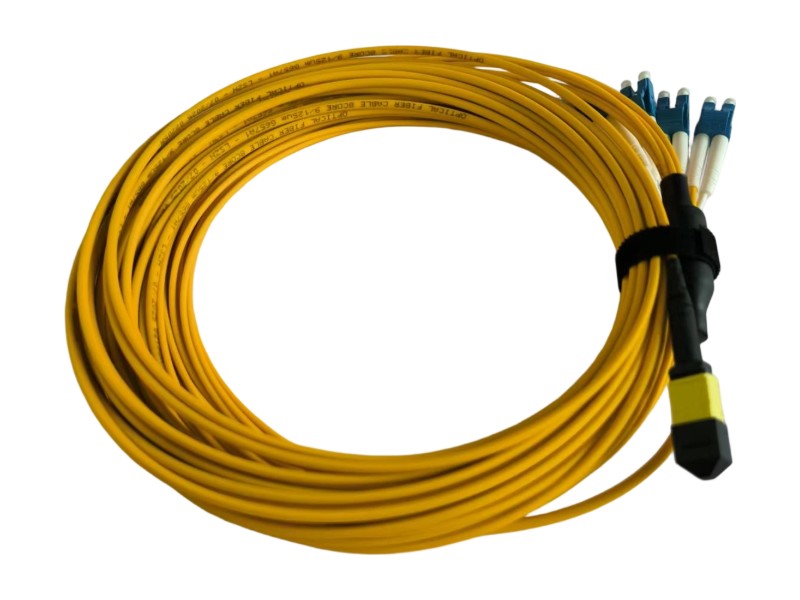

Cavo patch MPO/APC a LC/PC OS2 con connettore a ventaglio

Tipo A 8F SM OS2 Lunghezza

Caratteristiche principali

• Conforme agli standard: Connettore MPO conforme alla norma IEC-61754-7, una soluzione di rapida implementazione.
• Prodotto verificato in fabbrica: Pre-terminati al 100% e testati in fabbrica per garantire prestazioni di trasferimento ottimali.
• Compatibilità superiore: Elevata compatibilità, flessibilità e prestazioni di sistema.
• Predisposto per l'alta velocità: Conformità ai protocolli 40G e 100G.
• Scalabilità: Supporta temperature fino a 12°F, 24°F, 48°F, 72°F, 96°F, 144°F; sono disponibili prodotti personalizzati.

Applicazioni

SAN (Storage Area Network)
Rete del centro dati
Area di distribuzione delle apparecchiature (EDA) dello switch LAN/SAN
Architetture ad alta densità

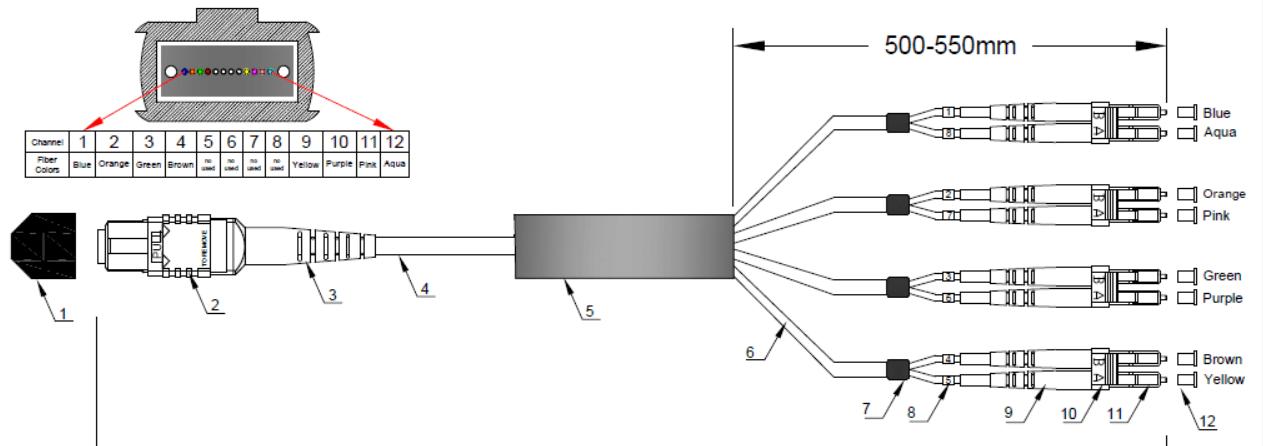

Disegno schematico e dettagli di assemblaggio

Schema di assemblaggio del cavo ottico

Elementi del gruppo del cavo ottico

NO.	Elemento	Requisiti
X1	8MPO/APC-LC DUPLEX	8 core
1	Cavo ottico da 3,0 mm	Ramo secondario diametro esterno 2,0 mm, lunghezza 0,5 m o lunghezza personalizzata

Elenco di cavi patch di diversa lunghezza

NO.	Tipo e specifica	Lunghezza (L)
1	MPO/APC Verde (8F) per diramare LC/PC Blu Duplex (8F) Tipo A 8F SM OS2 Lunghezza	3m

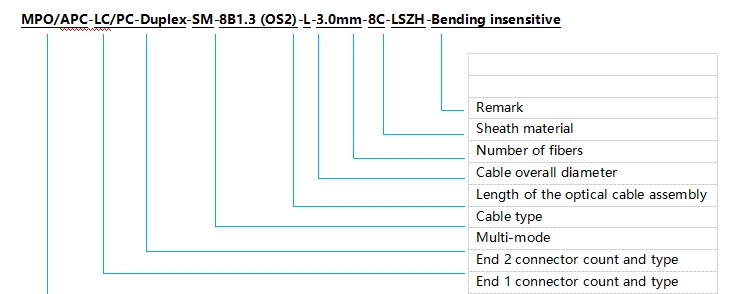

Tipo e specifica

Articolo A

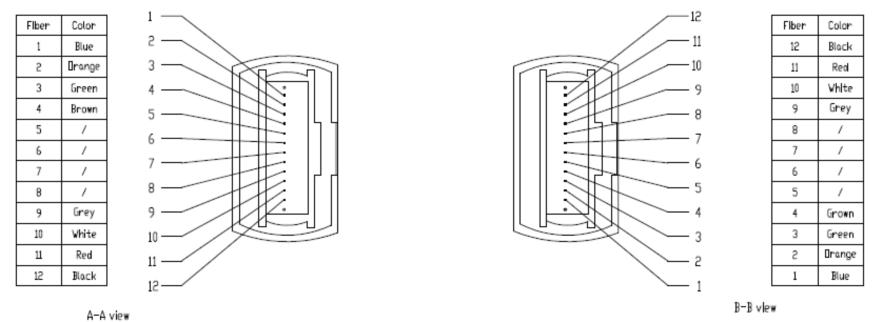

Codice PIN dei connettori MPO

Inizio Parte	Colore	Parte finale
X1-1	Blu	X2-1
X1-2	Arancia	X2-2
X1-3	Verde	X2-3
X1-4	Marrone	X2-4
X1-5	/	X2-5
X1-6	/	X2-6
X1-7	/	X2-7
X1-8	/	X2-8
X1-9	Grigio	X2-9
X1-10	Bianco	X2-10
X1-11	Rosso	X2-11
X1-12	Nero	X2-12

Sezione trasversale del cavo

Prestazioni ottiche

Connettore MPO	Ghiera standard SM MT		Bassa perdita, ghiera SM MT		Ghiera standard MM MT	Bassa perdita, ghiera MM MT
Connettore MPO	APC	PC	APC	PC	PC	PC
Perdita di inserzione (dB) tipica	0,50	0,50	0,30	0,30	0,50	0,30
Perdita di inserzione (dB) massima	0,70	0,70	0,50	0,50	0,70	0,50
Perdita di ritorno (dB)	60	45	60	45	20	20
Intercambiabilità (dB)	≤0,3 dB
Durata (dB)	＜0,2 dB (500 accoppiamenti, secondo EIA-455-21A)
Resistenza alla trazione (dB)	≤0,3 dB (max 66 N)
Temperatura di esercizio (°C)	-20 ~ +60
Temperatura di conservazione (°C)	-40 ~ +80

Prestazioni dei connettori LC/SC/FC/ST

Articolo (LC/SC/FC/ST)	UPC monomodale	APC monomodale	Multimodale
Perdita di inserzione	≤ 0,2 dB (tipico) 0,3 dB (massimo)	≤ 0,2 dB (tipico) 0,3 dB (massimo)	≤ 0,2 dB (tipico) 0,3 dB (massimo)
Perdita di rendimento	≥50 dB	≥65 dB	≥25 dB
Durata	Minimo 500 volte di matematica
Temperatura di esercizio	da -40℃ a +85℃
Lunghezza del cavo	Personalizzato
Fibra ottica	Fibra 1-144

Parametri di struttura

Elementi		Specifiche (numero di fibre 2~12)	Specifiche (numero di fibre 14~24)
Fibra ottica	Diametro (±5 μm)	250
	Colore	1. Bianco 2. Blu 3. Arancione 4. Verde 5. Marrone 6. Grigio 7. Rosso 8. Nero 9. Giallo 10. Viola 11. Rosa 12. Acquamarina	Il secondo gruppo di 12 fibre con anelli neri è separato dal primo gruppo di 12 e il colore della fibra n. 20 è naturale.
	Nucleo rinforzato	Filato di aramide
Materiale della giacca		LSZH
Cavo	Colore	Giallo per fibra monomodale; arancione per fibra multimodale; altri colori disponibili su richiesta.
	Diametro esterno (±0,5 mm)	3.0	3.8
	Peso del cavo (kg/km)	Circa 8,3	Circa 10,8

Proprietà ottiche

Tipo di fibra	Monomodale G652D (1310/1550 nm)	Monomodale G657A1 (1310/1550 nm)	Monomodale G657A2 (1310/1550 nm)
Attenuazione tipica	0,36/0,22	0,36/0,22	0,36/0,22
Attenuazione massima	0,5/0,4	0,5/0,4	0,5/0,4
Pendenza di dispersione zero	≤0,091 ps/km·nm²	≤0,092 ps/km·nm²	≤0,092 ps/km·nm²
Dispersione (1285~1340 nm)	-3,5 – 3,5 ps/(nm·km)	-3,5 – 3,5 ps/(nm·km)	-3,5 – 3,5 ps/(nm·km)
Diametro del campo modale (@1300nm)	9,3±0,4 µm	8,8±0,4 µm	8,8±0,4 µm
Lunghezza d'onda di taglio del cavo (nm)	≤1260 nm	≤1260 nm	≤1260 nm
Raggio di curvatura minimo (mm)	16 mm	10 mm	7,5 mm
Diametro del rivestimento (µm)	125±1,0	125±1,0	125±1,0

Le altre proprietà ottiche devono essere conformi agli standard internazionali IEC 60793/IEC 60794 o ITU-T.

Requisiti delle proprietà

Proprietà meccaniche

Proprietà meccaniche	Numero di fibre 2~4	Numero di fibre 6~12	Numero di fibre: 14-24
Resistenza alla trazione (installazione)	440N	660N	1320N
Resistenza alla trazione (Operazione)	130N	200N	400N
Raggio minimo di curvatura (installazione)	20D	20D	20D
Raggio di curvatura minimo (Operazione)	10D	10D	10D
Resistenza allo schiacciamento	1000 N/100 mm
* Le proprietà meccaniche delle altre fibre ottiche e dei cavi devono essere conformi agli standard internazionali IEC 60794.

Caratteristiche ambientali

temperatura di trasporto	-20℃~+60℃
Temperatura di conservazione	-20℃~+60℃
Temperatura di installazione	-20℃~+60℃
Temperatura di esercizio	-20℃~+60℃
Ignifugo	IEC 60332-1

Imballaggio, marcatura e consegna

Imballaggio

Fusti in legno o compensato con protezione.

Marcatura

Segnalazione del cavo ogni metro tramite:

Nome del progetto o responsabile del progetto
Anno di fabbricazione
Tipo di cavo e numero di fibre
lunghezza del cavo
Ecc. O secondo necessità

Durata della consegna

I tempi di consegna standard sono 2 km/tamburo.

Informazioni per l'ordine

BOCS-G3D-2.0-FA00-2Z

1 Materiale tampone stretto	2 Selezionare il colore del cavo	3 Numero di fibre	4 Selezionare il tipo di fibra
Z=LSZH H=Itrelo	O=Arancione Y=Giallo A=Acqua Altri colori disponibili su richiesta.	014~024	B1.3=G652D B6a1=G657A1 B6a2=G657A2 A1=50/125μm A1b=62,5/125μm BIOM3=Bend Insensitive-Maxband OM3 BIOM4 = OM4 insensibile alla flessione - Maxband OM5 = Insensibile alla flessione - Maxband OM5

Informazioni per l'ordine2222

X a X	X	X	X	X	X	X	X	X
Tipo di connettore	MPO Polacco	Colore dell'abitazione	Tipo di fibra	Conteggio delle fibre	Lunghezza del cavo	lunghezza della treccia	Tipo di cavo	Polarità
1 = MPO-Femmina 2 = MPO-Maschio 3 = LC/APC 4 = LC/UPC 5 = SC/APC 6 = SC/UPC 7 = FC/APC 8 = FC/UPC 9 = ST 0 = MU S = Special	1 = UPC 2 = PC 3 = APC 8 gradi	1 = Beige 2 = Acquamarina 3 = Verde 4 = Giallo 5 = Nero 6 = Rosso S = Special	1 = SM 9/125 G652D 2 = SM 9/125 G657A 3 = MM 50/125 (OM2) 4 = MM 50/125 (OM3) 5 = MM 50/125 (OM4) 6 = MM 62.5/125 (OM1)	1 = 8 2 = 12 3 = 24 4 = 48 5 = 72 6 = 96 7 = 144 S = Special	0 = 0,5 m 1 = 1,0 m 2 = 2,0 m 3 = 3,0 m S = Special	0 = 0 m 1 = 0,5 m 2 = 0,6 m 3 = 1,0 m 4 = 1,5 m 5 = 2,5 m 6 = 3,0 m S = Special	1 = Nastro nudo 2 = Ovale 3 = Rotondo S = Special	A = Polarità A B = Polarità B C = Polarità C

Domande frequenti

Q Questo cavo di collegamento è compatibile con le reti ad alta velocità?

A: Sì. È pienamente conforme ai protocolli 40G e 100G, il che lo rende ideale per le reti dei data center e le architetture ad alta densità.

Q Qual è la perdita di inserzione prevista per questo cavo patch?

A: Le prestazioni ottiche sono eccellenti. Per un connettore MPO a ghiera SM MT a bassa perdita, la perdita di inserzione tipica è di 0,30 dB. Per il connettore monomodale LC, la perdita di inserzione è ≤ 0,2 dB (tipica).

Q A quali condizioni ambientali può resistere questo cavo?

A: Il cavo è dotato di una guaina LSZH ignifuga ed è progettato per un intervallo di temperatura di esercizio e stoccaggio compreso tra -20℃ e +60℃.
