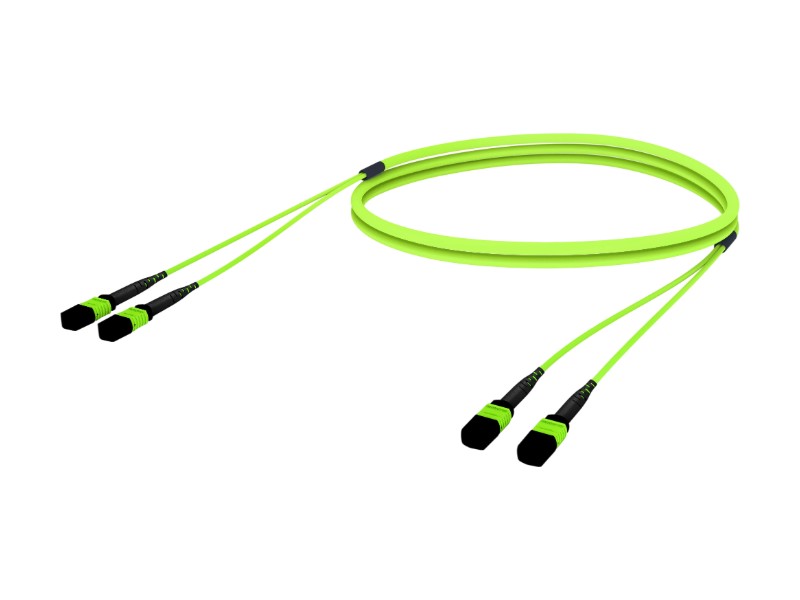

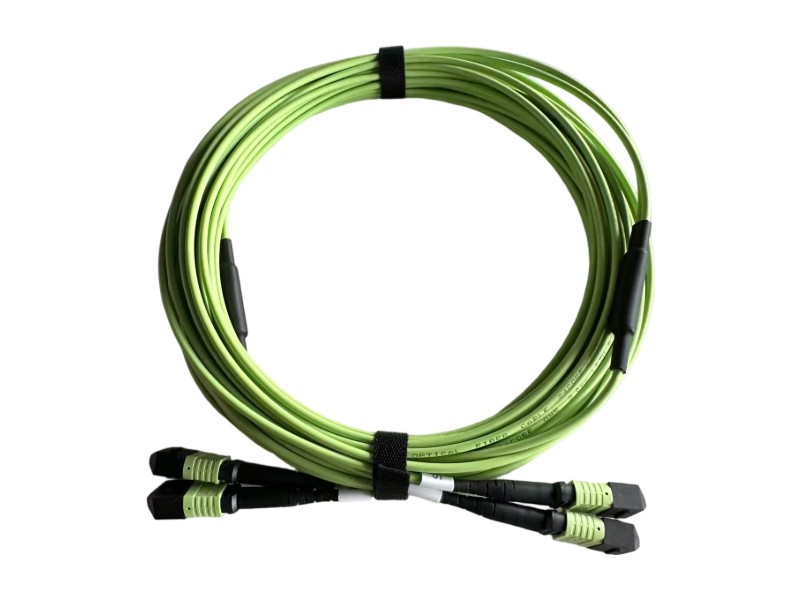

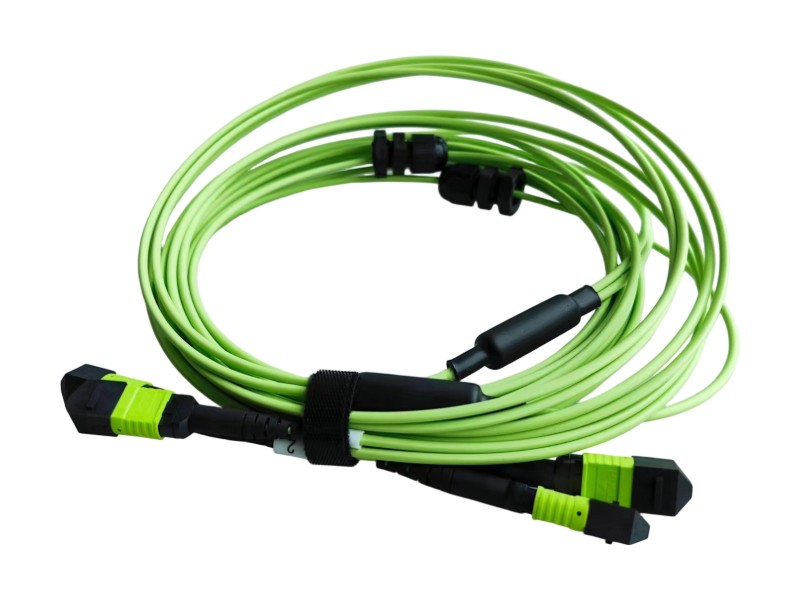

Cavo patch multimodale 24F OM5 MPO/PC a MPO/PC, verde lime LSZH
Aumenta la capacità della tua rete con Cavo patch multimodale K&M OM5 a 24 fibre da MPO/PC a MPO/PCspecificamente progettato per gli ambienti dei data center di nuova generazione a 40G e 100G.

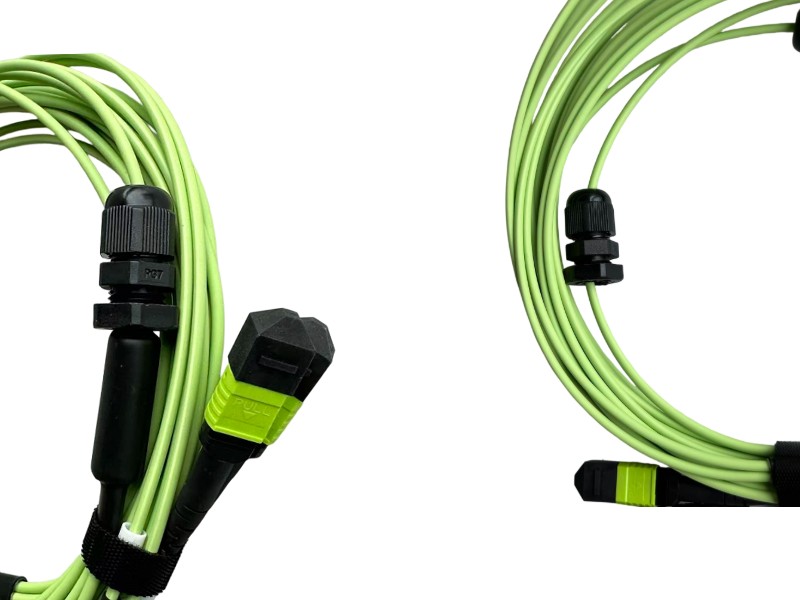

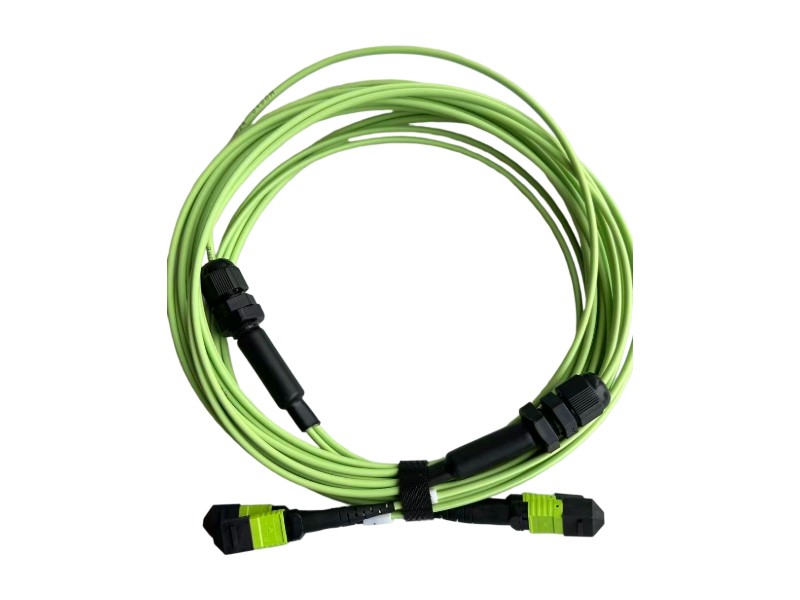

Dotato di 24 fibre OM5 pre-terminate in una guaina LSZH ignifuga di colore verde lime, questo cavo ad alta densità supporta una larghezza di banda estesa nell'intervallo di lunghezze d'onda da 850 nm a 953 nm. Conforme agli standard IEC-61754-7, offre prestazioni ottiche eccezionali con opzioni a bassa perdita disponibili e una resistenza alla compressione superiore di 1000 N/100 mm, garantendo una trasmissione duratura e impeccabile in architetture SAN, EDA e ad alta densità critiche.

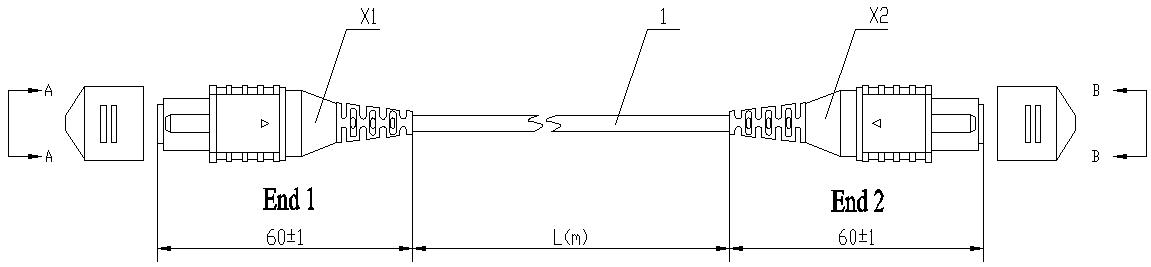

Schema di assemblaggio del cavo ottico
| NO. | Elemento | Requisiti | NO. | Elemento | Requisiti |
|---|---|---|---|---|---|
| X1 | Connettore MPO | 12 core, | 1 | Cavo ottico da 3,0 mm | Vedere l'allegato A |

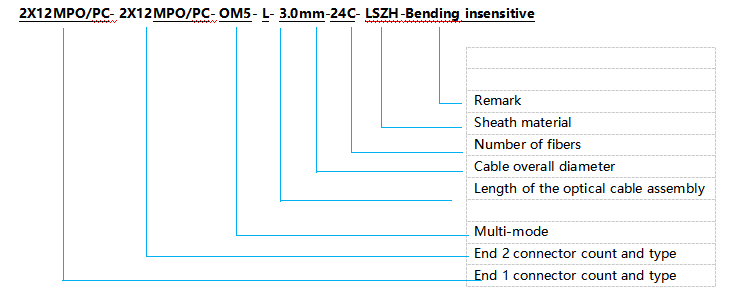

| NO. | BOM | Tipo e specifica | Lunghezza (L) |
|---|---|---|---|
| 1 | 2X12MPO/PC(12F) a 2X12MPO/PC (12F) verde lime Tipo B OM5 Lunghezza | 25 metri |

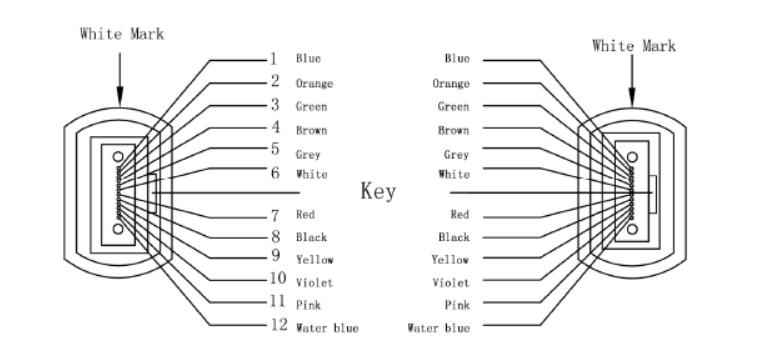

| Inizio Parte | Colore | Parte finale |
|---|---|---|
| X1-1 | Blu | X2-1 |
| X1-2 | Arancia | X2-2 |
| X1-3 | Verde | X2-3 |
| X1-4 | Marrone | X2-4 |
| X1-5 | Grigio | X2-5 |
| X1-6 | Bianco | X2-6 |
| X1-7 | Rosso | X2-7 |
| X1-8 | Nero | X2-8 |
| X1-9 | Giallo | X2-9 |
| X1-10 | Viola | X2-10 |
| X1-11 | Rosa | X2-11 |
| X1-12 | Sabato | X2-12 |
| Connettore MPO | Standard SM MT Ferrule | Bassa perdita SM MT Ferrule | Standard MM MT Ghiera | Bassa perdita MM MT Ghiera | |||
|---|---|---|---|---|---|---|---|
| APC | PC | APC | PC | PC | PC | ||
| Perdita di inserzione (dB) | Tipico | 0,50 | 0,50 | 0,30 | 0,30 | 0,50 | 0,30 |
| Massimo | 0,70 | 0,70 | 0,50 | 0,50 | 0,70 | 0,50 | |
| Perdita di ritorno (dB) | 60 | 45 | 60 | 45 | 20 | 20 | |
| Intercambiabilità (dB) | ≤0,3 dB | ||||||
| Durata (dB) | ＜0,2 dB (500 accoppiamenti, secondo EIA-455-21A) | ||||||
| Resistenza alla trazione (dB) | ≤0,3 dB (max 66 N) | ||||||
| Temperatura di esercizio (°C) | -20 ~ +60 | ||||||
| Temperatura di conservazione (°C) | -40 ~ +80 | ||||||
| Elementi | Specifiche (da 2 a 12 core) | Specifiche (14-24 core) | |
|---|---|---|---|
| Conteggio delle fibre | 2-12 | 14-24 | |
| Fibra ottica | Diametro (±5 μm) | 250 | |
| Colore | 1. Bianco 2. Blu 3. Arancione 4. Verde 5. Marrone 6. Grigio 7. Rosso 8. Nero 9. Giallo 10. Viola 11. Rosa 12. Acquamarina | Il secondo gruppo di 12 fibre con anelli neri è separato dal primo gruppo di 12 e il colore della fibra n. 20 è naturale. | |
| Nucleo rinforzato | Filato di aramide | ||
| Materiale della giacca | LSZH | ||
| Cavo | Colore | Giallo per fibra monomodale; arancione per fibra multimodale; Oppure altri colori disponibili su richiesta | |
| Diametro esterno (±0,5 mm) | 3.0 | 3.8 | |
| Peso del cavo (kg/km) | Circa 8,3 | Circa 10,8 | |
| Tipo di fibra | G652D monomodale (1310/1550 nm) | G657A1 monomodale (1310/1550 nm) | G657A2 monomodale (1310/1550 nm) | |
|---|---|---|---|---|
| Attenuazione | Tipico | 0,36/0,22 | 0,36/0,22 | 0,36/0,22 |
| Massimo | 0,5/0,4 | 0,5/0,4 | 0,5/0,4 | |
| Pendenza di dispersione zero | ≤0,091 ps/km·nm² | ≤0,092 ps/km·nm² | ≤0,092 ps/km·nm² | |
| Dispersione (1285~1340 nm) | -3,5 – 3,5 ps/(nm·km) | -3,5 – 3,5 ps/(nm·km) | -3,5 – 3,5 ps/(nm·km) | |
| Diametro del campo modale (@1300nm) | 9,3±0,4 µm | 8,8±0,4 µm | 8,8±0,4 µm | |
| Lunghezza d'onda di taglio del cavo (nm) | ≤1260 nm | ≤1260 nm | ≤1260 nm | |
| Raggio di curvatura minimo (mm) | 16 mm | 10 mm | 7,5 mm | |
| Diametro del rivestimento (µm) | 125±1,0 | 125±1,0 | 125±1,0 | |
| Tipo di fibra | Multimodale (62,5/125 µm) | Multimodale (50/125 µm) | Multimodale BIOM3 | Multimodale BIOM4 | |
|---|---|---|---|---|---|
| Attenuazione (dB) | Tipico | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| Massimo | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | |
| Larghezza di banda (MHz·km) | ≥200/≥500 | ≥500/≥500 | ≥1500/≥500 | ≥3500/≥500 | |
| Larghezza di banda modale effettiva | ----/---- | ----/---- | ≥2000/---- | ≥4700/---- | |
| Ethernet 10 Gigabit SX (MHz·km) | ---- | ---- | ≤300/---- | ≤550/---- | |
| Raggio di curvatura minimo (mm) | 30 | 30 | 7.5 | 7.5 | |
| Diametro del rivestimento (µm) | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 | |
| Tipo di fibra | Multimodale OM5 | |
|---|---|---|
| Attenuazione | Tipico | 3.0 / ---- / 1.0 |
| Massimo | 3.5 / ---- / 1.5 | |
| Larghezza di banda | @850nm | ≥3500 MHz·km |
| @953nm | ≥1850 MHz·km | |
| @1300nm | ≥500 MHz·km | |
| Modale efficace larghezza di banda | @850nm | ≥4700 MHz·km |
| @953nm | ≥2470 MHz·km | |
| Ethernet 10 Gigabit SX a 850 nm | ≤600 MHz·km | |
| Raggio di curvatura minimo | 7,5 mm | |
| Diametro del rivestimento (µm) | 125±1,0 | |
* Le altre proprietà ottiche devono essere conformi agli standard internazionali IEC 60793/IEC 60794 o ITU-T.
| Proprietà meccaniche | Numero di fibre 2~4 | Numero di fibre 6~12 | Numero di fibre: 14-24 | |
|---|---|---|---|---|
| Resistenza alla trazione | Installazione | 440N | 660N | 1320N |
| Operazione | 130N | 200N | 400N | |
| Raggio di curvatura minimo (D: Diametro del cavo) | Installazione | 20D | 20D | 20D |
| Operazione | 10D | 10D | 10D | |
| Resistenza allo schiacciamento | 1000 N/100 mm | 1000 N/100 mm | 1000 N/100 mm | |
* Le proprietà meccaniche delle altre fibre ottiche e dei cavi devono essere conformi agli standard internazionali IEC 60794.
| temperatura di trasporto | -20℃ ~ +60℃ |
| Temperatura di conservazione | -20℃ ~ +60℃ |
| Temperatura di installazione | -20℃ ~ +60℃ |
| Temperatura di esercizio | -20℃ ~ +60℃ |
| Ignifugo | IEC 60332-1 |

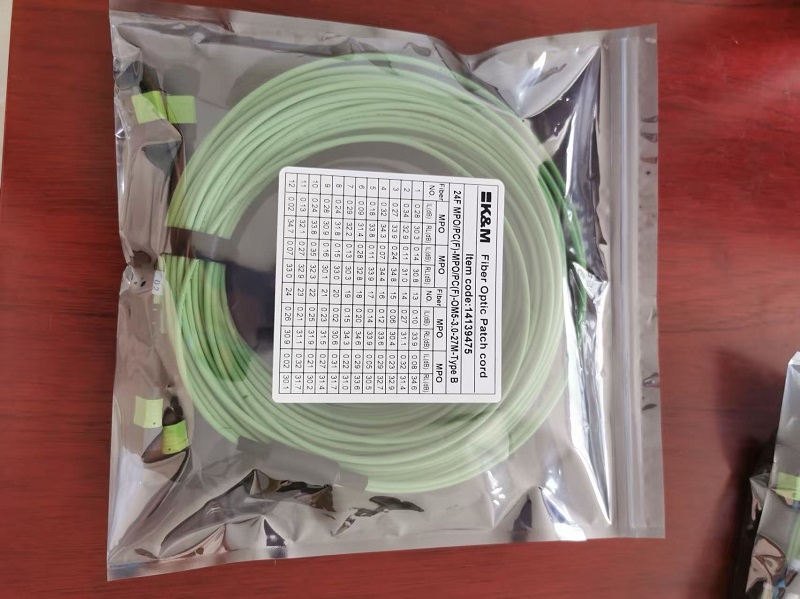

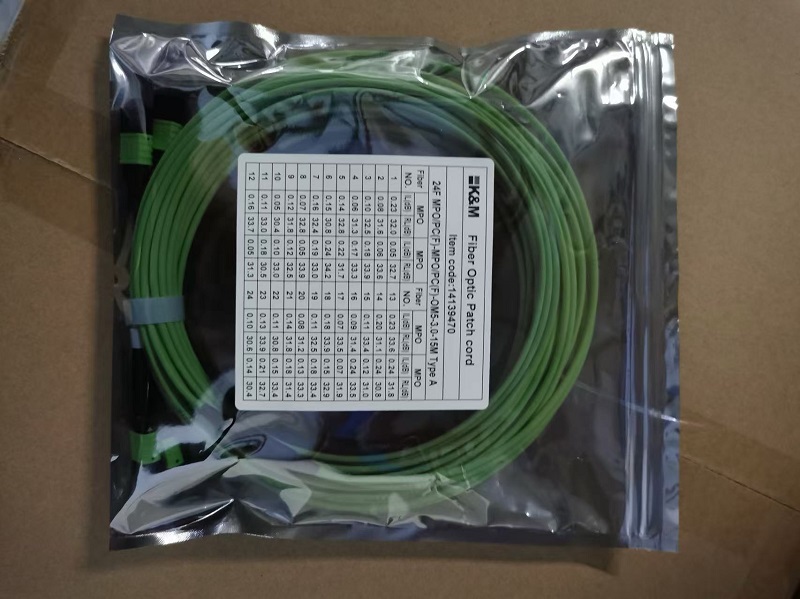

Fusti in legno o compensato con protezione.
Segnalazione del cavo ogni metro tramite:
Le lunghezze standard per la consegna sono di 2 km/fusto.
BOCS-G3D-2.0-FA00-2Z
| 1 Materiale tampone stretto | 2 Selezionare il colore del cavo | 3 Numero di fibre | 4 Selezionare il tipo di fibra |
|---|---|---|---|
| Z=LSZH H=Itrelo | O=Arancione Y=Giallo A=Acqua Altri colori disponibili su richiesta. | 014~024 | B1.3=G652D B6a1=G657A1 B6a2=G657A2 A1=50/125μm A1b=62,5/125μm BIOM3=Bend Insensitive-Maxband OM3 BIOM4 = OM4 insensibile alla flessione - Maxband OM5 = Insensibile alla flessione - Maxband OM5 |
| X a X | X | X | X | X | X | X | X | X |
|---|---|---|---|---|---|---|---|---|
| Tipo di connettore | MPO Polacco | Colore dell'abitazione | Tipo di fibra | Conteggio delle fibre | Lunghezza del cavo | lunghezza della treccia | Tipo di cavo | Polarità |
| 1 = MPO-Femmina 2 = MPO-Maschio 3 = LC/APC 4 = LC/UPC 5 = SC/APC 6 = SC/UPC 7 = FC/APC 8 = FC/UPC 9 = ST 0 = MU S = Special | 1 = UPC 2 = PC 3 = APC 8 gradi | 1 = Beige 2 = Acquamarina 3 = Verde 4 = Giallo 5 = Nero 6 = Rosso S = Special | 1 = SM 9/125 G652D 2 = SM 9/125 G657A 3 = MM 50/125 (OM2) 4 = MM 50/125 (OM3) 5 = MM 50/125 (OM4) 6 = MM 62.5/125 (OM1) | 1 = 8 2 = 12 3 = 24 4 = 48 5 = 72 6 = 96 7 = 144 S = Special | 0 = 0,5 m 1 = 1,0 m 2 = 2,0 m 3 = 3,0 m S = Special | 0 = 0 m 1 = 0,5 m 2 = 0,6 m 3 = 1,0 m 4 = 1,5 m 5 = 2,5 m 6 = 3,0 m S = Special | 1 = Nastro nudo 2 = Ovale 3 = Rotondo S = Special | A = Polarità A B = Polarità B C = Polarità C |
