Soluzioni complete FTTX di K&M
Panoramica di FTTx
In base alla distanza tra l'ONU o l'apparecchiatura di accesso e l'abbonato, la FTTx viene classificata come:
FTTC: Fibra fino al marciapiede
FTTB: Fibra fino all'edificio
FTTH: Fibra ottica fino a casa

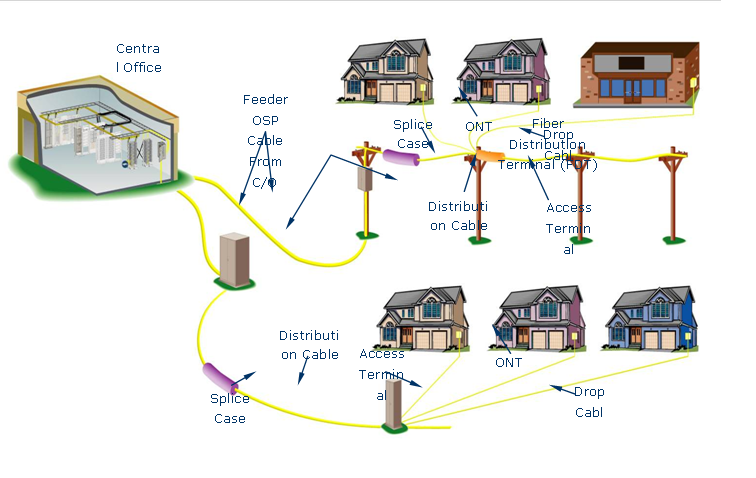

Panoramica della soluzione FTTx _ ADC

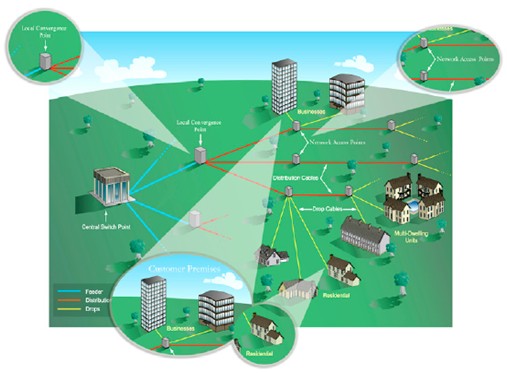

Panoramica della soluzione FTTx _Corning Evolunt

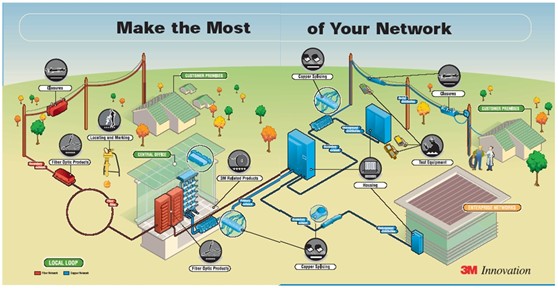

Panoramica delle soluzioni FTTx -3 M
Panoramica della soluzione FTTx per il Nord America
Dalla struttura di rete delle tre aziende sopra riportate, si evince che:
- FTTx Solutions offre soluzioni soprattutto per edifici, unità abitative multiple o ville.
- I nodi di rete sono CSP, LCP vicini a CSP, NAP vicini alla sede del cliente e la sede del cliente.
- Sui nodi, utilizzare armadi CCC per fibra ottica per esterni o scatole CCC per fibra ottica per effettuare i collegamenti incrociati.
- Sul punto di accesso, utilizzare l'armadio di distribuzione esterno o Giunzione Chiusurae distribuire e gestire i cavi.
- Il Nord America ha un territorio vasto e una popolazione ridotta, e il costo della manodopera è elevato, quindi nella progettazione dei prodotti si privilegia la facilità e la praticità d'uso.

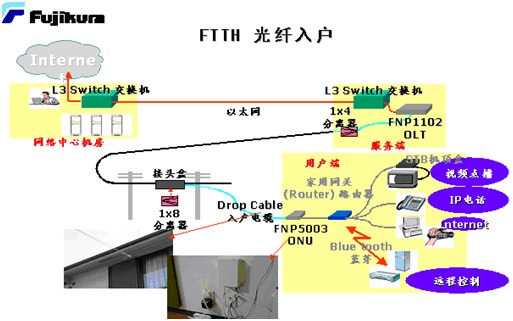

Panoramica della soluzione FTTx _ Giappone
Dalla struttura di rete dell'azienda giapponese sopra riportata, si evince che:
- FTTx Solutions fornisce soluzioni per edifici e MDU.
- I nodi di rete sono CSP, LCP vicini a CSP, NAP vicini alla sede del cliente e Sede del cliente (come in Nord America).
- Sui nodi, utilizzare una scatola di giunzione per fibra ottica per effettuare i collegamenti incrociati.
- Sul punto di accesso, utilizzare un armadio di distribuzione interno (a parete) o una scatola di giunzione per distribuire e gestire il segnale.
- Il Giappone ha una superficie territoriale ridotta e una densità di popolazione elevata nelle grandi città, quindi la progettazione dei prodotti privilegia l'alta densità e l'aspetto estetico.
Soluzioni FTTx K&M
Concentrandosi sulle caratteristiche della geografia e dell'ambiente umano cinese, FTTx è classificato in:
- Edificio per uffici
- MDU
- Villa
- I nodi di rete sono CSP, LCP, NAP e le sedi dei clienti.
- Sui nodi, utilizzare la fibra esterna Armadio di distribuzione della fibra o scatola di giunzione per il collegamento incrociato.
- Sul punto di accesso, utilizzare un armadio di distribuzione interno/esterno o una scatola di giunzione per la distribuzione e la gestione.
- Facilità d'uso, maggiore densità e aspetto del prodotto.
Soluzioni K&M FTTx – Definizione del nodo di rete
- Punto di commutazione centrale (CSP)
- Punto di convergenza locale (LCP)
- Punti di accesso alla rete (NAP)
- Locali del cliente
Cavo a banda ossea: CSP — LCP
Cavo di distribuzione: LCP —— NAP
Cavo di abbonato: NAP — Sede del cliente

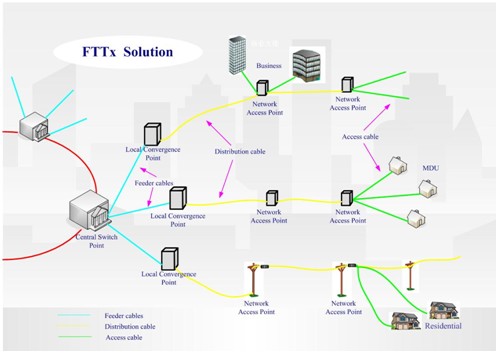

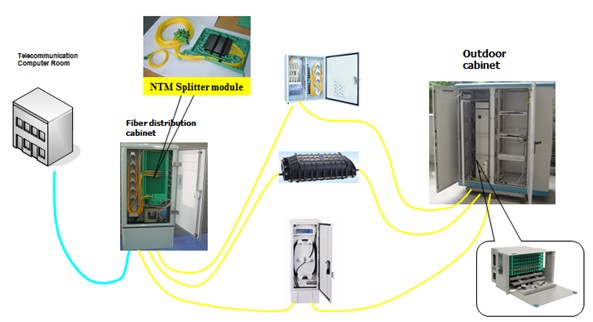

Soluzioni FTTx K&M – Struttura di rete

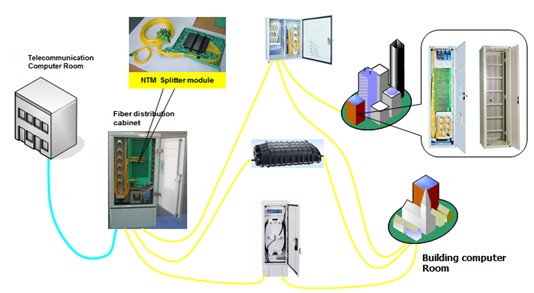

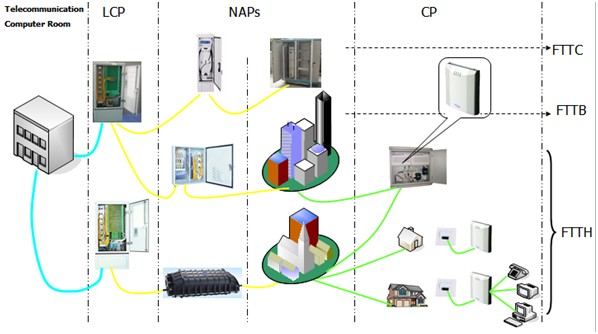

Soluzioni K&M FTTx – FTTx
Soluzioni K&M FTTx – FTTc

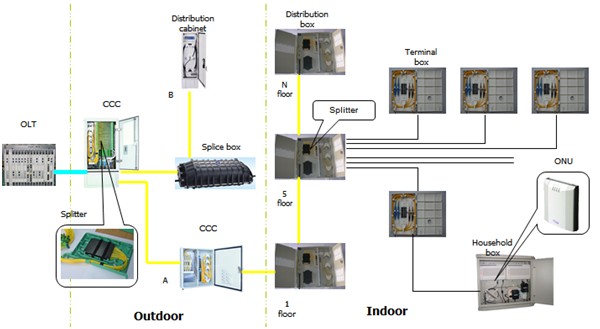

Soluzioni K&M FTTx – FTTB

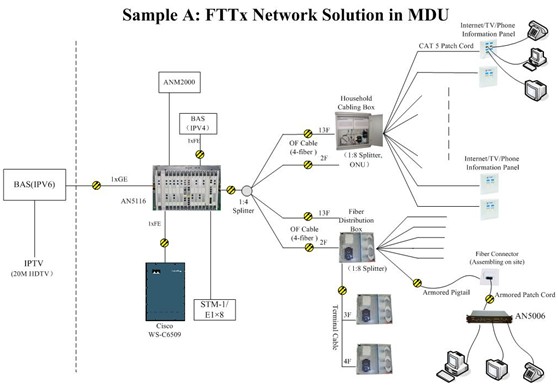

Soluzioni K&M FTTx – FTTH (MDU)
Progetto K&M FTTx – Progetto di telecomunicazioni di Shanghai
Il condominio ha un totale di 1144 clienti
- Adotta 1:4 e sdoppiatore 1:8Lo splitter è installato nell'ufficio centrale e nel vano piani, per un totale di 320 NAP;
- Apparecchiatura HUAWEI EPON, configurata con 10 terminali PON; OLT presso la sede aziendale;
- L'ONU utilizza una tensione di 220 V CA e si trova in ambito domestico.
- ONU situata in casa, giunzione meccanica, 863 IPTV e Internet;
- 863 IPTV/25M, Internet ad alta velocità/4M, uno per lo switch software.
